一、整机整体外形、材质、工艺、标志性结构与散热
1. 物理尺寸与重量
整机为卧式桌面一体化仪器，外尺寸 430mm（宽）× 240mm（纵深）× 380mm（高度），整机净重 12.6kg，双手可轻松搬运；既可以放置射频实验室大理石光学工作台，也可选购配套金属支架固定 19 英寸标准机房机柜。
2. 航空铝一体成型壳体与独家涂层工艺
整机全套骨架、顶盖、左右侧壁采用
6061 航空铝合金整块铣削折弯一体成型，无拼接缝隙、无外露尖锐固定螺丝；机身顶盖、两侧外壳采用万里眼独家
哑光米白色 “乾坤石” 复合静电喷塑涂层，触感温润不冰冷，具备防静电、耐无水酒精反复擦拭、不易留存指纹油污特性，长期实验室环境不会发黄、掉漆、腐蚀。
整机所有外部棱角统一做小圆角钝化打磨，无金属毛刺，布线、搬运时不会划伤毫米波射频软线缆、射频探针、光学器件。
3. 双侧环形银白色金属提手（SA 系列独家识别特征）
屏幕左右两侧环绕一体式银白色铝合金折弯环形框架，浅银金属与米白机身撞色，视觉辨识度极高，具备双重核心作用：
-
全域电磁屏蔽闭环框架：完整包裹整机前端毫米波射频腔体，大幅抑制 90/110GHz 高频外界电磁干扰，降低仪器本底噪声；
-
内置内凹防滑手持槽，单人双手搬运握持稳定，不易打滑磕碰；
该环形提手设计语言与同品牌 ExWave TS 高速示波器统一，整套测试仪器工业视觉风格统一。
4. 复合分区散热风道系统
整机采用被动鳍片散热 + 低噪音侧吹风扇复合散热方案：
-
机身上盖全域铣刻细密横向平行散热鳍片，增大空气换热面积；
-
机身左右侧壁开设隐藏式横向百叶通风槽，机箱背部布置大面积长条排风栅格；
-
内部搭载静音侧吹轴流风扇，采用独立分区风道：前端毫米波本振、混频射频模块独立风道，后端数字 FPGA 矢量信号处理主板独立风道。
可 24 小时不间断毫米波连续扫描测试，风扇低震动、低噪音，不会造成频率温漂、幅度测量误差、底噪抬升。
5. 机身标识印刷与铭牌细节
正面黑色操控面板右上角丝印白色品牌文字Longsight 万里眼，下方完整标注系列名称SA Series Signal & Spectrum Analyzer；
机箱背部右下角粘贴长条白底金属参数铭牌：SA090 标注频率范围 2Hz~90GHz，SA110 标注 2Hz~110GHz，统一标注 8.4GHz 最大内部分析带宽、2GHz 实时频谱带宽、-169dBm/Hz 超低显示平均噪声电平、相位噪声指标、设备唯一出厂序列号、CE 电磁兼容、射频安规、CNAS 计量校准信息。

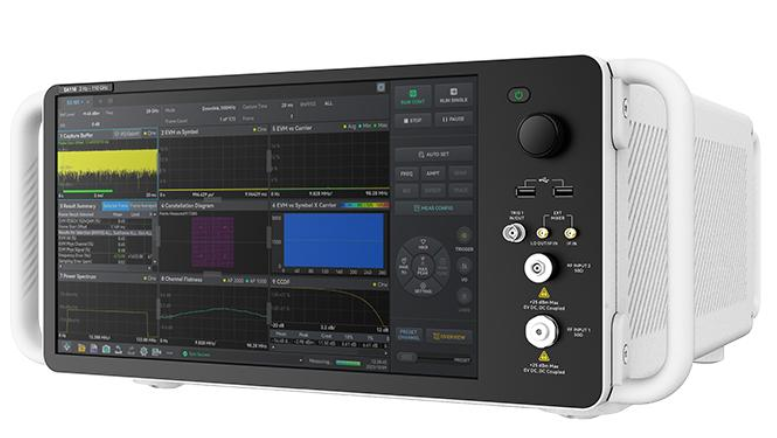

二、正面面板完整分区精细化拆解（整机视觉核心）
整机正面分为左侧超大触控显示区、右侧竖向操控与射频接口区两大板块，面板底色哑光纯黑，白色功能标识清晰，摒弃传统频谱仪密集数字物理按键，人机交互极简流畅。
1. 左侧 12.1 英寸窄边框防眩光电容触控大屏
屏幕分辨率 1920×1200 高清多点触控，表层多层抗反光、抗划痕钢化镀膜，强光射频实验室环境下频谱迹线、星座图、相位噪声曲线、EMI 辐射热力图无反光遮挡。
支持智能手机式手势交互：单指拖拽频谱基线、双指缩放频率跨度、三指一键收纳测量菜单；支持多窗口分屏同步并行显示多类测量结果：实时频谱、矢量信号 EVM 星座图、相位噪声曲线、信道功率统计、多 Marker 标记数值面板。
屏幕底部常驻状态栏，实时展示：中心频率、RBW 分辨率带宽、参考电平、整机内部温度、风扇转速、外部触发同步状态、射频输入功率过载告警提示。
2. 右侧从上至下分层操控 / 射频同步端口区
① 顶部电源控制与前置拓展双 USB
-
嵌入式圆形绿色电源指示灯 + 隐藏式轻触电源按键：短按进入待机模式，长按整机断电；灯珠内置遮光凹槽，实验室强光环境下供电状态清晰可辨；
-
两路前置 USB2.0 Type-A 高速接口：直插 U 盘导出频谱截图、IQ 原始矢量数据、CSV 标准化测试报表，也可外接键鼠、条码扫码枪，适配自动化产线批量调试。
② 巨型无极阻尼多功能调节旋钮（整机核心操控部件）
超大尺寸黑色金属滚花纹理阻尼旋钮，无极顺滑旋转，可调节中心频率、扫描跨度、参考电平、Marker 标记光标、分辨率带宽；向下按压可一键锁定当前测量、快速调出自动测量套件。阻尼力度均匀细腻，微调毫米波窄带微弱信号无卡顿、无频率漂移。
③ 三层金属全包屏蔽射频 / 同步输入输出端口
所有端口基座金属外壳与整机屏蔽框架连通接地，隔绝外界电磁串扰，保障高频测量精度：
-
RF INPUT 毫米波主测量输入端口（两款机型核心区分点）
整机唯一待测信号输入口：
-
SA090（90GHz）：1.85mm 标准毫米波同轴母座；
-
SA110（110GHz 旗舰）：1.0mm 超细精密毫米波同轴母座；
用于接入毫米波信号源、雷达射频输出、6G 射频芯片、硅光光收发模块待测信号；出厂配套黑色橡胶防尘保护帽，闲置封堵端口，防止粉尘、磕碰磨损精密陶瓷插芯，造成高频插入损耗劣化。
-
TRIG IN 外部同步 BNC 母座
50Ω 标准屏蔽同轴触发输入，可接收 Santec HSL 扫频光源、Longsight ExWave TS 高速示波器、半导体晶圆探针台同步时钟，实现光电一体化时序联合测试。
-
REF OUT 10MHz 参考时钟输出 BNC 母座
输出高精度恒温 10MHz 基准时钟，同步校准矢量信号源、矢量网络分析仪，统一整套射频测试系统频率基准，消除系统频率偏移误差。
④ 底部全局三色嵌入式状态告警灯
圆形三色指示灯，远距离快速判断整机工况：
绿色 = 整机正常扫描运行；
黄色 = 射频链路过载、内部温度预警；
红色 = 硬件故障、本振失锁、输入功率超限保护告警。
三、机箱背部背板全接口精细化完整描述
背板为整块一体冲压哑光米白色金属屏蔽大板，分区规整排布供电、远程通讯、视频拓展、多路同步拓展接口，全部接头全包金属屏蔽层，抑制毫米波频段电磁串扰：
-
三孔工业宽电压 AC 电源输入插座
支持 100–240V 全球通用市电，插座侧边配备独立可拆卸过载保险丝仓，电路短路故障可快速更换保险丝；本机无外置 DC 直流供电端子，仅桌面、机柜固定使用，不支持户外锂电池便携作业。
-
双千兆 RJ45 LAN 冗余管理网口
双网口备份设计，对接实验室工控主机、产线 MES 生产系统，远程下发复杂矢量调制测试模板、批量导出长时间相位噪声、EVM 自动测试报表；支持 SCPI 程控指令、Python 二次开发自动化产线无人值守测试。
-
HDMI2.0 高清视频输出接口
外接大屏监视器，拓展多窗口频谱可视化分析界面，多人同步观测毫米波测试曲线、误差指标。
-
多路拓展 BNC 同步端子
多组 TRIG OUT、中频 IF 输出、解调音频监听同轴端子，适配雷达脉冲信号分析、无线通信 AM/FM 解调听音、搭配外混频模块拓展太赫兹更高频段测量。
-
大面积上下贯通排风长条格栅，与机身上盖散热鳍片、侧壁百叶构成完整立体循环散热风道。
-
长条金属参数铭牌，标注对应机型最大频率、DANL 显示平均噪声电平、相位噪声、实时分析带宽等核心硬件指标。
四、整机顶盖、底部、左右侧壁全方位外观细节
-
双侧银白色环形屏蔽提手
一体折弯铝制环绕框架，既是搬运防滑手持结构，又是整机全域电磁屏蔽闭环结构，是 SA 系列独有的标志性外观，和同品牌 ExWave TS 示波器、NeTurbo 网络测试仪工业设计语言统一，整套仪器浅灰白色工业色系搭配协调。
-
顶盖全域平行散热鳍片
整机上盖板布满横向细密铣削散热鳍片，大幅增大空气换热面积，辅助内部风扇带走毫米波射频模组、高速数字 FPGA 处理芯片叠加产生的热量，长时间满带宽矢量信号分析无性能降速、温度漂移误差。
-
整机底部封闭承重底板
整块平整封闭式加厚铝合金承重底板，四角装配四颗加粗黑色圆柱形加高减震防滑橡胶脚垫，隔绝实验室地面微小震动，保障 - 169dBm/Hz 超低底噪测量精度；底板预留标准机架固定螺丝孔，可选配套金属支架上架 19 英寸标准机房机柜。
-
机身左右侧壁
平整哑光米白封闭壳体，仅开设隐藏式细密横向通风百叶，无外露螺丝、无凸起部件，多台仪器可紧密并排摆放，占用工作台空间规整整洁。
五、SA090 与 SA110 两款机型外观、硬件直观区分要点
两款整机外壳、面板尺寸、操控布局、散热结构 100% 完全相同，仅三处核心细节区分：
-
RF INPUT 毫米波输入接头规格
SA090 最高 90GHz，采用 1.85mm 标准毫米波同轴母座；
SA110 最高 110GHz 旗舰款，采用更高精度 1.0mm 超细同轴母座，适配 110GHz 极限高频测试。
-
机身背部金属参数铭牌文字
SA090 铭牌标注频率范围 2Hz~90GHz；
SA110 铭牌标注 2Hz~110GHz，带宽、功率量程参数上限更高。
-
内部射频腔体散热规格
SA110 内部本振、混频模块发热量更大，壳体内部导热垫片厚度更高，原厂内部风道微调，外部肉眼仅能通过射频接头、背部铭牌区分型号。
