产品详情

维修  /通用仪器/其它仪器仪表/其它仪器仪表

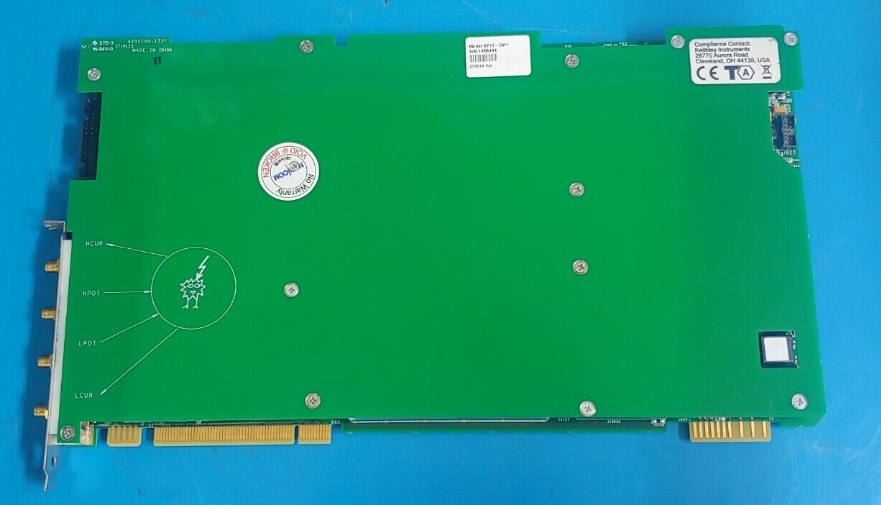

维修吉时利 4210-CVU 电容电压单元

浏览次数：15

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-30
联系电话：0755-86016691

常见故障

  • 开机自检模块识别失败，Clarius 软件无法加载 CVU 通道，自检提示硬件报错；故障原因：模块金手指、主机背板插槽氧化污染，模块内部通讯总线故障，板载校准存储芯片损坏，模块与背板通讯线路接触不良。
  • C-V 扫描频繁提示【ABB 未锁定（黄色告警）】，测量数据无效、曲线紊乱；故障原因：模块内部自动平衡电桥电路元器件老化，HPOT/LPOT 输出回路接触不良；信号源 / 检测环路增益偏移，无法建立虚拟地平衡。
  • 开路 / 短路补偿执行失败，补偿数值异常，低频 / 高频测量误差不一致；故障原因：前端 SMA 信号接口内部端子氧化，输入回路滤波元件老化，桥路采样精密电阻阻值漂移。
  • 电容测量噪声巨大、读数持续漂移，曲线毛刺严重；故障原因：模块 PCB 受潮污染产生板面漏电，AC 激励源回路运放性能衰减；内部屏蔽接地存在断点，抗干扰能力下降。
  • 不同频率档位测量偏差不一致，低频测量相对正常、高频（MHz 区间）误差超标；故障原因：高频谐振回路电容、电感元件老化，信号传输通路阻抗不匹配。
  • 长时间连续测试出现测量超时、数据丢失，重启仪器短时恢复；故障原因：模块工作发热，模拟电路元器件温漂加剧；PCB 焊点热胀冷缩形成间歇性虚焊，时序电路工作不稳定。

    • 更多>>

    维修案例

  • 模块识别失败、自检报错维修案例
    整机断电，打开 4200A 主机机箱，取出 4210-CVU 模块，使用异丙醇无尘布清洁模块金手指与背板插槽。调换插槽交叉测试，区分故障源是模块本体还是主机背板。拆机检修故障模块通讯电路，更换损坏存储芯片，重新写入原厂校准参数。整机重启自检全部通过，CVU 通道正常识别加载。
  • 测试频繁提示 ABB 未锁定维修案例
    更换原装 SMA 测试线缆、紧固所有连接器空载测试，排除外部接线问题。拆机检修自动平衡电桥（ABB）环路，更换老化运算放大器与反馈无源器件，检修 HPOT/LPOT 信号通路。装机执行全频段补偿校准，重新开展 C-V 扫描，ABB 锁定正常，不再弹出黄色告警。
  • 开路、短路补偿失败维修案例
    清洁模块前端 SMA 信号接口内部触点，复测补偿功能。故障持续则拆解模块，检修输入信号回路，更换漂移超标的采样电阻与老化滤波元件。完成全频段补偿校准程序，空载复测开路、短路补偿，补偿参数稳定有效。
  • 测量噪声大、读数漂移严重维修案例
    更换低寄生原装 SMA 线缆，搭建单点屏蔽接地系统排除外部干扰。故障未消除时拆解模块，使用高纯无水清洗剂清洗微弱信号电路板，更换漏电、老化前端元器件，修复内部屏蔽地线。连续 72 小时空载监测，电容读数平稳，噪声、漂移明显改善。
  • 高低频测量误差不一致维修案例
    分段执行 1kHz~10MHz 多频点标准件比对测试，锁定高频故障区间。检修高频谐振匹配回路，更换老化电容、电感元件，优化高频信号通路阻抗匹配。整机完成全频段校准，使用标准电容件复测，全频率段测量精度恢复原厂指标。
  • 长时间测试测量超时、数据丢失维修案例
    加温法定位电路板虚焊点位，对桥路、时序回路所有焊点重新补焊加固。清理模块散热通道，保证通风散热。连续 48 小时循环 C-V 自动扫描测试，不再出现测量超时、数据丢失故障。

    • 更多>>
