产品详情

维修  /通用仪器/其它仪器仪表/其它仪器仪表

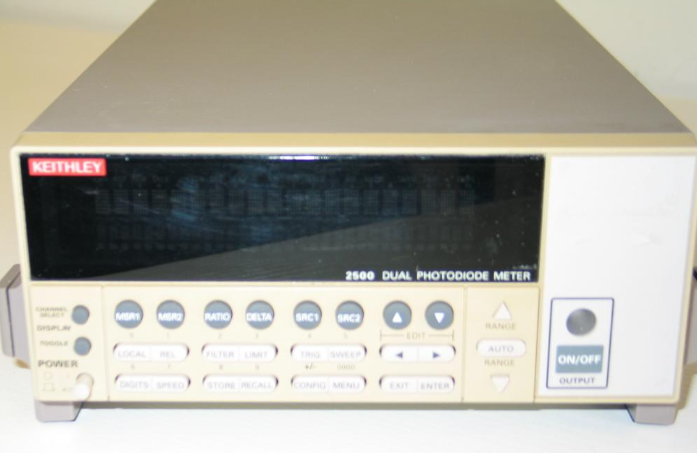

维修吉时利 2500 双光电二极管测量仪

浏览次数：3

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-22
联系电话：0755-86016691

常见故障

一、电源与开机故障

  1. 通电整机无反应，交流保险丝熔断
  2. 开机自检 Self-Test Failed，报错停机
  3. 上电瞬间启动随即保护断电、反复重启
  4. 运行一段时间随机死机、读数冻结
  5. 机内电源电解电容老化，供电纹波超标
  6. 接入被测器件后整机触发过流保护

二、Triax 输入通道硬件故障（最高发）

  1. CH1 损坏、CH2 正常；单通道完全无测量响应
  2. 输入端静电冲击，TIA 跨阻放大器、输入保护器件烧毁
  3. Triax 三同轴插座虚焊、外壳接地不良，晃动线缆读数剧烈跳变
  4. 量程切换继电器不吸合、触点氧化粘连
  5. 通道相互串扰，一路负载变化干扰另一通道读数
  6. PCB 受潮漏电，空载基线持续偏移、零点过大

三、皮安电流测量性能故障

  1. 输入端短接，零点漂移巨大、底噪远超出厂指标
  2. fA/pA 小量程持续跳数，重复性差
  3. 有光电流输入，但测量读数偏小、增益失准
  4. 自动量程切换失效，锁定在单一量程无法切换
  5. 高低量程线性度恶化，多点误差超标
  6. Auto-Zero 自动归零执行失败、归零无效

四、反向偏置电压源故障

  1. Bias 偏置电压无法开启，设定电压输出始终 0V
  2. 偏置电压带载压降严重、输出不稳
  3. 开启偏置后通道噪声急剧恶化
  4. 偏置输出硬件保护频繁触发，一接负载自动关断
  5. 两路通道其中一路偏置失效，另一路正常

五、显示与人机交互故障

  1. VFD 真空荧光显示屏不亮、亮度暗淡
  2. 显示缺段、乱码、闪烁
  3. 面板按键失灵，通道切换、量程按键无响应
  4. 按键粘连，菜单自动切换
  5. 旋钮调节失效、调节卡顿

六、校准、基准与存储故障

  1. 开机提示校准数据校验错误
  2. Self-Cal 自校准中途失败退出
  3. 每次重启仪器，设置与校准常数全部丢失
  4. 精密电压基准老化，温漂变大，全通道精度劣化

更多>>

维修案例

案例 1

故障现象：通电仪器完全无反应，电源指示灯不亮；更换电源线无效，拆开交流慢熔保险丝熔断。
故障分析：开关电源启动电容老化失效，上电浪涌冲击造成初级回路瞬时短路。
维修方案：更换原厂规格慢熔保险；批量更换电源板老化电解电容；空载、带载测试 ±15V、±5V 各路电压稳定；连续 2 小时老化，无保护重启。

案例 2

故障现象：CH2 通道接入光电二极管，光照变化读数无变化；CH1 通道测量正常；Triax 线缆、被测器件确认完好。
故障分析：CH2 输入前端遭受静电冲击，TIA 跨阻运放烧毁，量程切换继电器线圈损坏。
维修方案：全程防静电更换失效 TIA 芯片与故障继电器；清洁 PCB 表面漏电；仪器预热 30 分钟，执行通道自校准；小电流信号复测噪声、灵敏度恢复指标。

案例 3

故障现象：通道短接状态下零点持续缓慢漂移，皮安量程底噪很大；更换 Triax 线缆、完善屏蔽无改善。
故障分析：模拟板长期受潮，输入回路绝缘下降；输入保护二极管反向漏电。
维修方案：低温烘箱对模拟电路板驱潮；更换漏电保护器件；检查精密基准源；多次执行 Auto-Zero；长时间观测基线稳定。

案例 4

故障现象：电流测量功能正常；开启 CH1 反向偏置 Bias 后电压输出接近 0V，无法达到设定值，无告警。
故障分析：偏置电压驱动回路功率器件劣化，偏置使能控制电路误触发保护。
维修方案：检修偏置升压与驱动电路；清除硬件保护锁存；空载与接 PD 负载测试，偏置电压连续可调、稳定输出。

更多>>
