ML9004E 是 MultiLane 推出的紧凑型 4 通道高速任意波形发生器，面向 800G/1.6T 光模块、硅光芯片、铌酸锂调制器研发测试，整机轻量化桌面卧式结构，无内置风扇被动散热，不会引入额外时序抖动；整机外壳、面板、端口布局、散热结构下文逐层细致拆解。
一、整机整体外形、尺寸、壳体材质、工艺与散热系统
1. 物理尺寸与重量
整机为规整长方体紧凑型台式仪器，外部尺寸：宽 220mm × 纵深 135mm × 高度 52mm，整机重量轻便，单人单手即可轻松搬运；既可直接放置光学平台、射频测试工位、晶圆探针台侧边，也能选配金属固定支架安装至 19 英寸标准机房机柜。
2. 整机双色金属壳体加工工艺
整机分为正面操作面板、机身侧围与顶盖两大金属结构，材质与质感区分明显：
-
正面操作面板：采用加厚 6061 铝合金一体铣削成型，表面做哑光浅银灰色拉丝阳极氧化处理，触感细腻顺滑；防静电、耐无水酒精、异丙醇反复擦拭，长期实验室使用不易积留指纹、油污，不会发白掉漆。面板所有外轮廓边角统一小圆角钝化打磨，无尖锐金属毛刺，布线、插拔毫米波线缆时不会划伤射频线缆陶瓷插芯。
-
机身侧壁、顶盖、背部外壳：浅灰色冷轧钢板一体冲压成型，侧壁布满细密菱形冲孔通风网罩，顶盖平整哑光封闭钢板，兼顾电磁屏蔽与空气流通，整机无大面积外露螺丝，外观极简干净，和 MultiLane 全系高速 BERT、示波器仪器设计语言统一。
3. 无风扇被动式全域散热结构
本机完全舍弃内置散热风扇，依靠机身侧壁大面积冲孔网、壳体内部金属导热支架、顶盖空气对流缝隙实现被动自然散热。四路高速 DAC 波形生成芯片紧贴壳体导热金属层，运行高码率 PAM4、PRBS、带随机抖动波形时无温升漂移，不存在风扇震动带来的额外时序抖动，满足光通信器件低噪声高精度测试需求；机身上下边缘预留细长通风开槽，和侧壁冲孔形成完整循环对流风道，24 小时连续工作稳定无性能衰减。
4. 正面面板品牌与型号丝印标识
-
multiLane蓝色波浪线专属品牌 Logo；
-
大号灰色黑体型号ML9004E；
-
右上角小字标注品类AWG，明确为任意波形发生器；
印刷字体浅灰哑光，与银铝面板融合协调，视觉专业简洁。

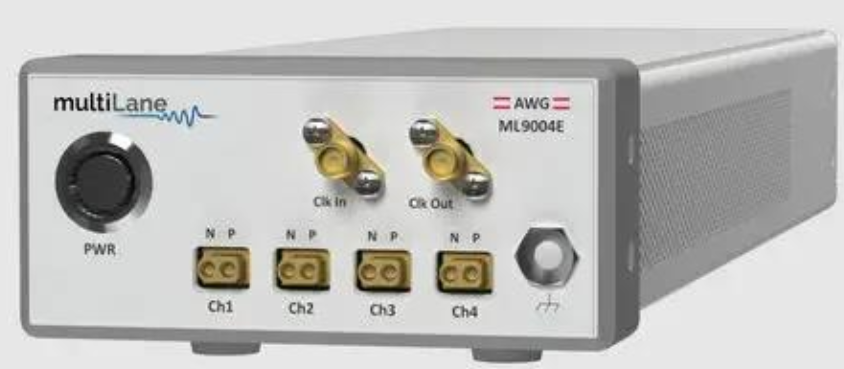

二、正面面板完整分区精细化拆解（整机视觉核心）
整块哑光银铝面板从左至右分为：电源控制区、同步时钟端口区、四路差分高速输出通道区、相位微调旋钮区，分区线条清晰，标识全部白色蚀刻，布局规整有序。
1. 最左侧 PWR 电源控制单元
-
大尺寸黑色滚花纹理圆形按压旋转电源总开关，表层细密防滑滚花，按压旋转完成开机、整机断电操作；旋钮中心内嵌微小绿色电源状态指示灯，开机常亮，灯珠内置遮光凹槽，强光实验室环境下供电状态清晰可辨；
-
旋钮下方面板蚀刻白色小字标识PWR。
2. 中上位置 两路同步时钟 I/O 同轴端口（CN IN / CN OUT）
两组垂直向上凸起的镀金精密单端同轴端口，金属基座与整机铝面板全域接地屏蔽，抑制时钟相位噪声，端口下方分别蚀刻白色标识：
-
CN IN：外部参考时钟输入，可接入安立信号源、SA110 频谱分析仪 10MHz 恒温基准时钟，统一整套光电测试系统时序；
-
CN OUT：本机内部高精度恒温时钟输出，向外给示波器、BERT 误码仪、线性放大器提供同步基准；
端口镀金内层抗氧化，出厂配备黑色橡胶防尘塞，闲置封堵避免粉尘磨损。
3. 中下区域 四路独立差分高速输出通道 Ch1~Ch4
横向均匀等距排布四组差分射频基座，单通道分为 P 正、N 负两路镀金同轴引脚，金属外圈一体化接地屏蔽，每一组通道下方蚀刻白色编号Ch1 / Ch2 / Ch3 / Ch4。
四路通道完全独立，可同步输出四路高速 PRBS、PAM4、SSC 扩频、带确定性 / 随机抖动自定义波形，适配四通道硅光发射阵列、多通道铌酸锂调制器并行同步测试；全部差分射频端口出厂标配黑色软橡胶防尘保护塞，长期闲置时封堵，防止粉尘、油污导致高频插入损耗、回波损耗劣化。
4. 最右侧 相位微调锁止旋钮
小型银色金属滚花圆形调节旋钮，表层防滑细密滚纹，用于微调四路输出通道之间的相对延迟、时钟相位偏移，校准多通道并行波形同步性；旋钮侧边面板蚀刻简易微调标识，旋转阻尼均匀细腻，微调节波形时序无突变偏移。
三、机箱背部背板全接口精细化完整描述
背板为整块封闭浅灰色金属屏蔽平板，分区规整排布直流供电、上位机通讯、拓展同步触发接口，所有接头金属外壳接地屏蔽，隔绝外界电磁串扰：
-
圆形 DC 直流供电输入插座
本机无内置 AC 电源转换模块，依靠配套外置 12V 直流开关电源适配器供电；圆形多针 DC 母座，金属外圈接地屏蔽，阻挡电源纹波混入高速波形信号，插座侧边刻印DC IN标识。
-
高速上位机通讯接口
标准 USB3.0 Type-B 方形数据接口，用于连接台式 / 工控电脑，下发自定义波形文件、码型模板、抖动注入参数，支持软件实时波形回放、长时间连续测试；定制机型可额外搭载 PCIe 拓展接口，适配半导体 ATE 自动化探针台集成。
-
双向拓展 BNC 同步触发端子 TRIG IN / TRIG OUT
两组标准 50Ω 屏蔽 BNC 同轴接口，输入可接收外部探针台、扫频光源触发信号，输出同步时钟给安立 AH15199B 线性放大器、Longsight ExWave TS 示波器、Santec 干涉采集系统，实现光电设备一体化时序联动测试。
-
长条白底金属设备参数铭牌
完整标注核心规格：型号 ML9004E、4 路差分输出通道、最大输出码速率、内置随机 / 确定性抖动注入、SSC 扩频时钟功能、设备唯一出厂序列号、CE/FCC 电磁兼容安规认证、原厂产地信息。
-
背板上下边缘细长通风开槽，与机身侧壁冲孔网、顶盖缝隙形成完整空气对流散热通道。
四、机身顶盖、底部、左右侧壁全方位外观细节
-
左右侧壁冲孔通风网罩
整机两侧大面积细密菱形金属冲压通风孔，浅灰色一体成型，孔洞均匀排布，兼顾被动散热与整机电磁屏蔽；侧壁无任何凸起螺丝、接口，多台仪器可紧密并排摆放，占用工作台空间规整。
-
整机顶盖平整封闭钢板
顶盖无散热鳍片、无任何凸起结构，平整哑光浅灰色，可临时放置短距离测试线缆、小型校准件，不会划伤表面涂层。
-
整机底部封闭承重底板
整块平整封闭式钢板底板，四角配备四颗小型黑色圆柱形防滑橡胶脚垫，放置大理石光学平台、工作台不打滑，隔绝地面微小震动；底板预留标准螺丝孔位，可加装支架上架 19 英寸标准机柜。
-
机身背部封闭屏蔽面板
背板无多余镂空，仅预留各类接口开孔，完整屏蔽内部高速 DAC、数字处理芯片，阻断外界射频干扰，保障波形输出信噪比。
五、原厂全套标准配套配件外观清单
-
射频端口防尘配件：四路差分通道、两路时钟端口专用黑色橡胶防尘塞；
-
供电配套：12V DC 外置开关电源适配器、直流供电连接线，适配器浅灰色外壳，和仪器色系统一；
-
通讯线材：USB3.0 A-B 高速数据线、多路 50Ω 屏蔽 BNC 同步触发同轴线；
-
纸质全套资料：硬件操作手册、波形编辑软件使用指南、SCPI 程控指令文档、出厂通道增益、抖动、带宽校准原始测试报告；
-
选配拓展配件：高低损耗差分毫米波测试线缆、19 英寸机柜安装固定支架、自动化 ATE 设备联动通讯套件、多通道同步相位校准件。
六、实验室、半导体产线典型摆放外观场景
场景 1：高速光模块研发光学平台联合测试
大理石光学平台横向依次排布：MultiLane ML9004E AWG → Anritsu AH15199B 线性放大器 → 铌酸锂高速光调制器；配套外置 12V 电源放置仪器侧边，差分射频短跳线连接通道输出与放大器输入；整套系统同步搭配 Longsight SA110 频谱分析仪、Santec IFM 干涉模块、HAD-5200B 采集卡，完成 800G/1.6T 光模块 EVM、TDECQ、抖动指标一体化联合测试，各类仪器浅灰、米白色工业外观搭配协调，台面布线整洁。
场景 2：硅光晶圆探针台自动化批量测试
ML9004E 通过金属支架固定在三轴探针台侧边狭小工位，短距离差分线缆连接探针射频头，背板 BNC 触发线缆与探针台 PLC 时序联动；24 小时无人值守批量测试硅光发射芯片高速调制响应，无风扇设计不会引入抖动干扰，紧凑型机身不占用探针台有限工装空间。
