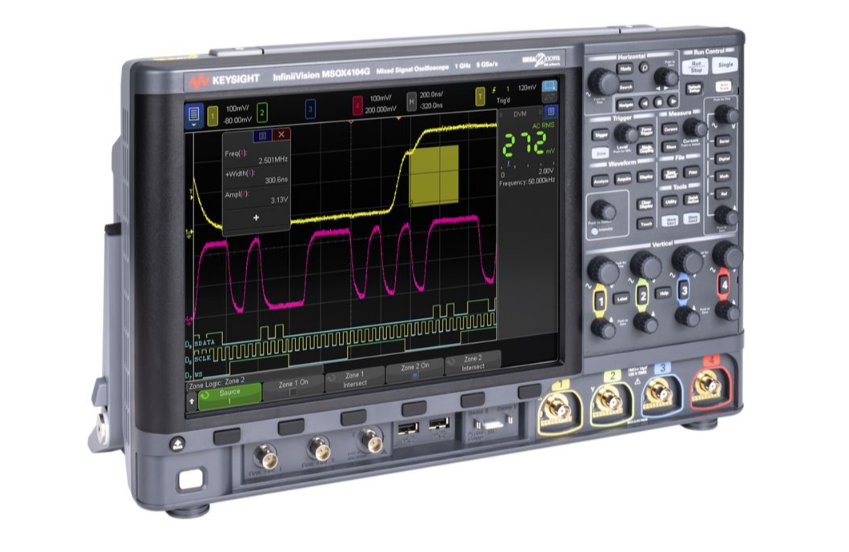

1、开机故障：不开机、开机黑屏、反复重启、开机自检报错 故障现象：通电无反应，风扇不转；风扇转动屏幕黑屏；开机 LOGO 后反复重启；开机自检提示硬件报错。 主要诱因：电源线、机内电源模块损坏，次级滤波电容老化鼓包；主板供电管理芯片异常；FLASH 固件损坏；仪器内部过热保护；外部探头短路触发保护。排查优先拔掉探头、U 盘外设，断电静置 5 分钟释放余电再上电，排除外设保护问题。
2、模拟通道故障：单通道 / 多通道无波形、基线偏移、零点漂移、幅度测量超差 故障现象：信号接入，某一路或者多路通道无波形；基线不归零；同样输入信号，幅度读数明显偏差；SPC 自校准失败。 主要诱因：BNC 输入过压击穿前端保护二极管、衰减网络；BNC 插座虚焊；探头损坏；通道运放、跟随器器件参数漂移。更换确认完好探头排除探头故障，执行 SPC 自校准观察报错通道定位故障板卡。
3、面板人机故障：旋钮旋转参数乱跳、触控失灵、局部触摸漂移、按键无响应 故障现象：旋转垂直 / 时基旋钮，读数随机跳动；触摸屏部分位置点不动，光标漂移；按键按下无反应。 主要诱因：编码器内部积灰氧化；触控排线松动氧化；触控面板损坏。先执行屏幕校准，无效再拆机检查排线，编码器可清洁剂清洗，失效则更换编码器组件。
4、内置 WaveGen 波形发生器故障：无输出、输出幅度偏小、输出短路保护告警 故障现象：开启 WaveGen，输出端口无信号输出；输出幅值达不到设置值；仪器提示 WaveGen 短路保护。 主要诱因：WaveGen 输出端口外接短路，输出驱动芯片损坏；输出 BNC 虚焊。禁止长期短路输出端口，出现保护先断开外接负载再复位仪器。
5、系统存储与接口故障：U 盘不认、网口连接失败、卡顿死机、波形保存报错 故障现象：插入 U 盘无法识别，保存波形报错；LAN 通讯经常断连；操作界面卡顿，偶发死机。 主要诱因：U 盘接口损坏；主板 FLASH 存储坏块；固件版本 BUG；网口连接器虚焊。优先升级官方最新固件，更换确认完好 U 盘测试。
6、过热告警故障：Over‑Temp 过温提示，自动降性能、自动关机 故障现象：长时间运行弹出过温告警，波形刷新率下降，严重自动关机。 主要诱因：进风口、散热风扇积灰堵塞；风扇老化转速不足；环境通风差。定期清理风道灰尘，保证仪器四周通风空间。
故障现象：DSOX4024G 通电，风扇正常转动，电源指示灯点亮，屏幕完全黑屏；电脑端软件可以正常连接读取仪器配置，通道硬件自检无报错，无法本地屏幕操作。 故障排查：主板主控、4 路模拟采集电路工作正常，故障锁定显示子系统；拆机检查屏幕 LVDS 排线，仪器常年连续开机热循环，排线接口氧化接触不良，重新插拔排线依旧黑屏，背光驱动电路损坏。 维修处理：更换显示背光驱动组件，重新扣紧 LVDS 排线；整机通电测试，屏幕显示正常，触控、旋钮全部功能验证；执行 SPC 自校准全部通过，拷机 2 小时无异常。 故障根源：长期连续开机，屏幕排线接口氧化，背光驱动器件老化。
故障现象：调试嵌入式电源信号，CH3 通道接入探头完全看不到波形，基线固定不动；其余三路通道测量同一信号波形正常；更换完好探头故障不变；运行 SPC 自校准，提示 CH3 垂直通道失败。 故障排查：调试现场误将 22V 直流高压直接接入 CH3 输入 BNC；CH3 模拟前端输入保护二极管、衰减网络击穿损坏，BNC 插座焊点完好。 维修处理：防静电拆卸模拟前端板，更换 CH3 通道损坏保护器件与衰减元件；焊接完成后，整机执行 SPC 自校准，通道增益、零点补偿；外接信号源输入标准幅度信号校验测量精度；四通道比对测量指标恢复出厂规格。 故障根源：调试操作失误，高压直接输入模拟通道，造成前端电路击穿损坏。
故障现象：仪器触摸屏全部功能正常，使用面板垂直旋钮旋转，电压档位随机跳变，无法稳定调节；时基旋钮偶尔出现同类现象；通道测量、触发、WaveGen 功能无异常。 故障排查：仪器常年放置实验室，面板编码器内部进入粉尘，编码器触点接触不良；主板、模拟通道硬件自检全部无报错。 维修处理：拆开前面板，对垂直通道编码器使用精密电子清洁剂清洗，反复旋转旋钮；清洗之后故障依旧，更换同规格编码器；装配完成，整机测试旋钮调节顺滑，档位切换稳定，整机拷机无异常。 故障根源：实验室粉尘进入面板编码器，造成编码器接触异常。
故障现象：DSOX4024G 开启内置 WaveGen 输出，仪器弹出输出短路保护告警，输出 BNC 无任何波形；模拟 CH1‑CH4 通道测量功能全部正常；断开外部负载，重启仪器，开启 WaveGen 依旧报保护。 故障排查：之前使用 WaveGen 输出时，外接负载发生短路，造成 WaveGen 内部输出驱动电路损伤；外部线缆、负载已经移除，故障在仪器内部信号发生子板。 维修处理：断电拆机检修 WaveGen 子板，更换损坏输出驱动芯片；完成硬件维修后，外接校验示波器校验 WaveGen 输出幅度、频率；关闭短路保护告警，多次切换波形类型、幅值，满幅度输出长时间测试；四模拟通道、WaveGen 全部功能正常。 故障根源：WaveGen 输出端口外部短路，造成内部驱动器件损坏。
