1、主机 8990B 识别不到传感器，识别时断时续 故障现象：接入主机提示 Sensor not detected；轻微晃动传感器本体或者根部电缆，传感器时而识别时而离线消失。 主要诱因：集成多芯电缆根部内部信号线疲劳断裂；EEPROM 静电损坏传感器 ID；主机接口触点氧化。优先交叉更换传感器，排除 8990B 主机通道故障。
2、主机识别传感器，射频输入功率读数始终为 0，无响应 故障现象：8990B 可以正常识别 N1923A；更换合格射频线缆，接头清洁；输入 CW 或脉冲射频信号，读数一直为 0，运行 Zero&Cal 内部自校准报错无法完成。 主要诱因：N 型接头内部开路；射频检波芯片大功率过载烧毁；内置 DC 参考源失效；前置放大电路损坏。需要确认外部信号源输出正常，排除外部问题。
3、读数整体偏低，高频段响应劣化，线性度变差 故障现象：输入标准功率信号，高频端读数偏低；大小功率档位测量误差超标；Zero&Cal 自校准可以正常执行，但测量指标无法恢复。 主要诱因：N 型公头多次暴力拧接，内导体磨损阻抗恶化；检波芯片局部受损灵敏度衰减；EEPROM 频率校准因子 CRC 出错。维修完成后必须重写全套 4 维出厂校准数据集。
4、零点噪声大，读数跳动，重复性差，内部自校准失败 故障现象：无射频输入时本底噪声明显抬高；恒定射频输入读数持续跳变；运行 Zero&Cal 直接报错失败；温度升高漂移现象加重。 主要诱因：传感器内部电路板受潮积灰微漏电；前置高增益放大电路静态偏置漂移；内置 DC 参考源输出精度漂移。该传感器属于微弱检波，对湿度漏电十分敏感。
5、脉冲参数异常，上升 / 下降沿测量不准，VSWR 指标恶化 故障现象：平均功率读数基本正常；脉冲测试上升沿、下降沿、峰均比测量结果异常；回波损耗 VSWR 测试超标。 主要诱因：N 射频接头损伤造成阻抗不匹配；内部检波视频带宽受损；内置 DC 参考源精度漂移。

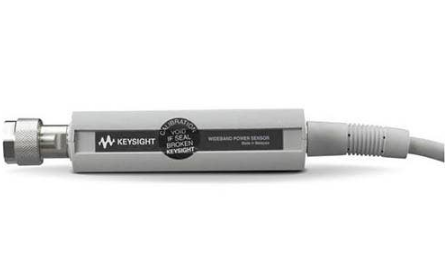

故障现象：实验室 N1923A 连接 8990B，工作过程随机报 Sensor not detected；轻微弯折传感器根部电缆，传感器直接丢失；更换主机通道故障现象不变，排除主机硬件问题。 故障排查：拆解传感器外壳，电缆根部长期弯折拉扯，多芯信号线出现间歇断路；EEPROM 传感器 ID、校准数据完好，射频检波电路无烧毁痕迹。故障根源：集成固定电缆根部应力疲劳，内部线缆损伤。 维修处理：更换整套原装集成电缆组件；内部除尘；连接 8990B 执行 Zero&Cal 自校准；标准射频源校验‑35~+20dBm 量程、50MHz‑18GHz 频率响应、脉冲时间参数全部恢复原厂规格，完成计量交付。 故障根源总结：N1923A 为一体化固定电缆，禁止大力弯折拉扯；闲置时大弧度盘绕线缆，减少根部应力。
故障现象：8990B 正常识别 N1923A；N 接头外观完好，测试线缆确认合格；输入 + 10dBm 标准 CW 射频信号，功率读数始终为 0，内部调零校准直接报错。 故障排查：EEPROM 校准数据完好；射频检波芯片被外部大功率倒灌过载烧毁，检波通路无输出；内置 DC 参考源输出异常。故障根源：测试有源功放没有增加衰减器，大功率直接灌入传感器输入端。 维修处理：更换射频检波组件；检修修复内置 DC 参考校准源；精细校验内部参考电平；写入完整 4 维校准数据集；执行 Zero&Cal 自校准；全量程功率、脉冲参数恢复出厂指标。 故障根源总结：测试大功率有源器件，输入端必须增加衰减器或隔离器，避免功率倒灌损坏传感器检波芯片。
故障现象：传感器联机正常，Zero&Cal 自校准可以完成；1GHz 低频测量误差很小，12‑18GHz 高频读数偏低 2‑2.5dB；更换多根合格 N 型测试电缆故障不变。 故障排查：N 型公头长期未用扭矩扳手，暴力手拧，内导体磨损，射频接触性能劣化；检波芯片灵敏度局部衰减；EEPROM 校准因子完好。 维修处理：更换损坏 N 型射频接头；检修射频微带通路；重写全套频率、温度、线性修正校准数据；标准功率源做全频段校验；功率精度、频率响应、VSWR 全部恢复原厂规格。 故障根源总结：N 型射频接头严格按照 12 in‑lb 扭矩拧紧，禁止蛮力手拧，防止接头永久损伤。
