产品详情

维修  /半导体测试仪器/半导体参数分析仪

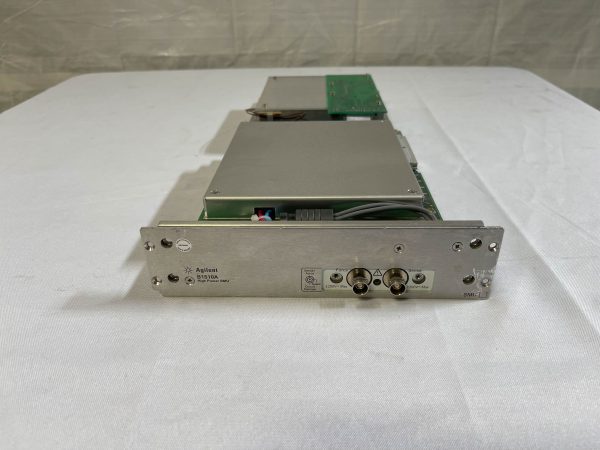

维修是德科技 B1510A 半导体器件参数分析仪模块

浏览次数：54

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-08-18
联系电话：0755-86016691

常见故障

故障 1：主机识别不到 B1510A 模块，自检报错 Module Failure

现象：B1500A 开机自检，该槽位报模块故障；EasyEXPERT 软件无法枚举 B1510A；模块指示灯不亮或闪烁；更换插槽故障跟随模块。
故障根源：
①模块与主机背板金手指氧化、积灰，接触不良；
②模块内部 FPGA 通信电源 DCDC 损坏；
③模块背板接口缓冲芯片静电击穿；
④模块固件损坏；
⑤主机背板插槽供电异常。
故障特征：其它 SMU 模块在本机槽位可正常识别，故障随模块迁移。

故障 2：输出过载保护，测试报 Compliance/Over‑power 报错，无激励输出

现象：设置电压 / 电流激励，模块直接进入钳位保护状态，无法输出设定值；空载条件下依旧报保护；无法执行扫描测试。
故障根源：
①模块内部功率器件击穿，输出回路短路；
②高压保护二极管、TVS 阵列击穿；
③量程继电器粘连，内部回路短路；
④外部 Triax 电缆绝缘破损、屏蔽漏电。
故障特征：断开外部测试线缆，空载依旧触发保护，说明模块本体硬件损伤。

故障 3：测量漂移、低电流读数异常，fA/pA 量程读数偏大，IV 曲线失真

现象：高电压大电流量程大体正常；fA‑nA 微弱电流量程基线漂移，零点偏移；QS‑CV 测试噪声巨大；归零校准失败；模块自检 Pass，但计量指标超差。
故障根源：
①Triax 三同轴接口、内部继电器触点污染氧化，漏电流变大；
②前端精密测量运放性能老化；
③参考电压基准温漂；
④机箱湿度大，模块电路板表面结露产生表面漏电流；
⑤ASU 选件单元继电器漏电（装配 ASU 机型）。
故障特征：大电流通道尚可工作，微弱小电流测量彻底失效；开机长时间预热改善有限。

故障 4：可以输出激励，但是测量读数全为 0，无法采集数据

现象：电压 / 电流可以正常施加到 DUT；软件读取测量值始终为 0；扫描曲线为一条零值直线。
故障根源：
①Sense 感知回路断路，Triax 的 Sense 芯线通路损坏；
②内部 A/D 采样单元故障；
③测量通路继电器未吸合、触点开路。
故障特征：Force 激励正常，Sense 感知回路失效，四线 Kelvin 测量完全失效。

更多>>

维修案例

案例 1：背板金手指氧化，主机无法识别 B1510A 模块

故障设备：B1510A HPSMU，长期放置实验室，环境湿度偏高。
故障背景：B1500A 开机自检报 Module Failure；把 B1510A 挪至其它空闲槽位，依旧识别失败；其它 B1511B 模块在原槽位识别正常。
排查过程：清洁模块金手指与主机背板插槽，重新插入；模块依然无法识别；进一步检测模块板载 DCDC，一路 3.3V 输出异常。
维修处理：更换模块内部故障 DCDC 电源芯片；重新刷新模块固件；整机模块自检。修复完成，主机正常识别 B1510A，全部量程功能恢复。
维修总结：潮湿环境优先检查金手指，排除接触问题后再检修模块内部供电。

案例 2：DUT 击穿回灌高压，输出保护回路 TVS 击穿，空载报 Over‑power 过载

故障设备：B1510A，功率 MOS 器件 IV 应力测试工位。
故障背景：器件测试过程 DUT 击穿，之后模块只要设置输出，直接触发功率保护报错；已经完全断开 Triax 外部线缆，空载依旧保护。
排查过程：外部线缆排除短路；拆机检测输出端口保护 TVS 阵列已经击穿短路；功率输出管完好。
维修处理：更换端口高压 TVS 保护器件；检查后级回路有无连带损伤；执行模块自校准、零点校准。修复完成，电压电流输出、扫描测试全部正常。
维修总结：功率器件测试 DUT 击穿极易反向灌入高压损坏 SMU 保护器件，建议测试回路增加外部防护。

案例 3：继电器触点氧化，自检 PASS，微弱电流量程漂移，QS‑CV 测试噪声超标

故障设备：B1510A，长期做介质薄膜微弱漏电测试，带 ASU 选件。
故障背景：大电压、mA 级电流测试基本正常；nA/fA 量程零点漂移严重，归零失败；QS‑CV 曲线噪声巨大；模块硬件自检全部通过。
排查过程：更换全新 Triax 三同轴电缆，故障不变；模块内部信号量程继电器触点氧化，绝缘下降引入额外漏电流；运放、基准完好。
维修处理：更换故障信号继电器；完整执行模块自校准、零点补偿、ASU 回路补偿；做漏电流指标校验。修复完成，fA 量程基线稳定，QS‑CV 测量指标回归规格。
维修总结：SMU 自检通过不等于继电器性能合格；微弱电流测量故障优先排查继电器、绝缘漏电流。

案例 4：Sense 感知回路通路损坏，激励可以输出，测量读数恒为 0

故障设备：B1510A，Triax 线缆多次弯折使用。
故障背景：模块可以输出设定电压施加到负载；软件读取测量结果始终为 0V/0A；四线 Kelvin 测量完全失效。
排查过程：更换 Triax 线缆，故障依旧；定位模块内部 Sense 通路继电器触点开路，Force 激励通路完好。
维修处理：更换 Sense 通路故障继电器；执行模块自校准；验证四线测量。修复完成，IV 扫描、脉冲测量全部恢复正常。
维修总结：Force 正常、读数为 0，重点排查 Sense 感知回路，属于 SMU 高频故障模式。
