产品详情

维修  /通用仪器/其它仪器仪表/其它仪器仪表

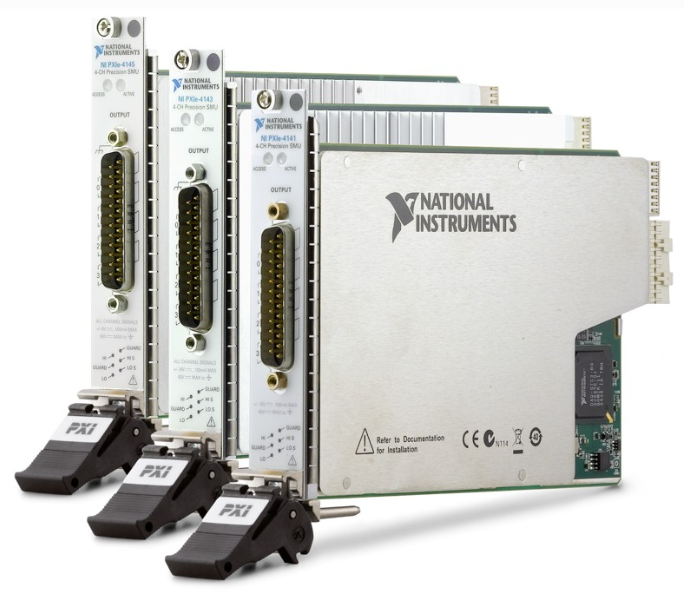

维修国家仪器（NATIONAL INSTRUMENTS） NI PXIe-4141 4 通测量单元

浏览次数：0

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-28
联系电话：0755-86016691

常见故障

故障 1：NI MAX 无法识别模块

现象：上电 ACCESS 指示灯不亮或者常灭；MAX 扫描不到硬件；更换插槽偶尔识别、通信不稳定。
诱因：PXIe 金手指氧化接触不良；机箱背板供电不足；板载 PCIe PHY、供电回路受损；NI‑DCPower 驱动、PXI 平台服务版本不兼容。
前置排查：整机断电清洁金手指，单独空载测试；升级驱动，重建 MAX 配置数据库；关闭系统 PCIe 节能模式。

故障 2：模块可识别，空载自检 Self‑Test 报错

现象：设备列表正常，执行自检返回硬件通道错误，输出功能被锁定无法启用。
诱因：前板端子存在残留短路；单通道模拟前端、精密采样运放损坏；模块长期高温运行，内部校准 EEPROM 参数异常。
前置排查：拆除全部外部线缆空载自检；空载持续报错，判定模块内部硬件故障。

故障 3：单通道无输出、量程失效（高发故障）

现象：1～3 路通道正常，某一路无法调压、无法输出电流；部分电流量程失灵；开启输出直接报错关断。
诱因：被测器件短路、外部感应浪涌冲击，通道功率输出 MOS 管损坏；Remote Sense 断线、正负极接反触发环路保护。该模块最高 ±10 V，断电状态外部反灌电压极易损坏模拟前端。

故障 4：电压 / 电流测量精度超差，小电流读数噪声大

现象：大电流量程基本正常；nA/µA 低电流量程读数漂移、跳动；与标准数字表对比误差超标，计量不通过。
诱因：高精度采样电阻温漂劣化；基准电压源老化；通道缓冲运放性能下降；自校准功能失效。多用于 MEMS、芯片低功耗测试，精度异常直接影响测试良率。

更多>>

维修案例

维修案例 1：通道 2 无输出，自检提示通道硬件故障

故障现象
模块在 PXIe‑1065 机箱可识别，空载自检报错指向通道 2；软面板设置电压，通道 2 端子无输出，其余三路通道功能全部正常；更换线缆、负载故障不变。
故障原因
芯片测试过程中待测引脚意外对地短路，瞬时冲击造成通道 2 输出功率 MOS 击穿，前端保护二极管同时受损。
维修过程
  1. 断电拆机，静态测量通道 2 功率通路器件，确认 MOS 管、钳位二极管损坏；
  2. 更换同规格半导体器件，检查周边限流电阻；
  3. 空载执行全通道遍历测试，多路量程逐一验证；
  4. 使用标准源完成模块自校准与多点外部校准，连续 4 小时带载老化。
    维修结论
    低压器件测试同样需要设置电流限制；测试前确认待测回路无短路，避免冲击损坏单通道模拟前端。

维修案例 2：四路通道大电流正常，低电流量程读数持续漂移

故障现象
模块自检可以通过；10 mA 量程测量正常；10 µA 及以下小电流读数持续漂移，芯片静态功耗测试重复性差，年度计量校准不合格。
故障原因
长期不间断测试，四路通道共用基准参考源周边滤波与分压精密电阻老化，温漂指标恶化，微弱电流测量信噪比下降。
维修过程
  1. 搭建标准电流源，隔离定位基准与低电流采样公共通路；
  2. 更换老化精密电阻与基准缓冲运放；
  3. 执行完整外部多点校准，重点验证小电流量程指标；
  4. 模拟芯片低功耗测试场景长时间连续运行验证稳定性。
    维修结论
    PXIe‑4141 依赖精密模拟电路实现微弱电流测量，建议每年定期计量；机房保证恒温，降低温漂对测量结果影响。
