产品详情

维修  /半导体测试仪器/数字源表

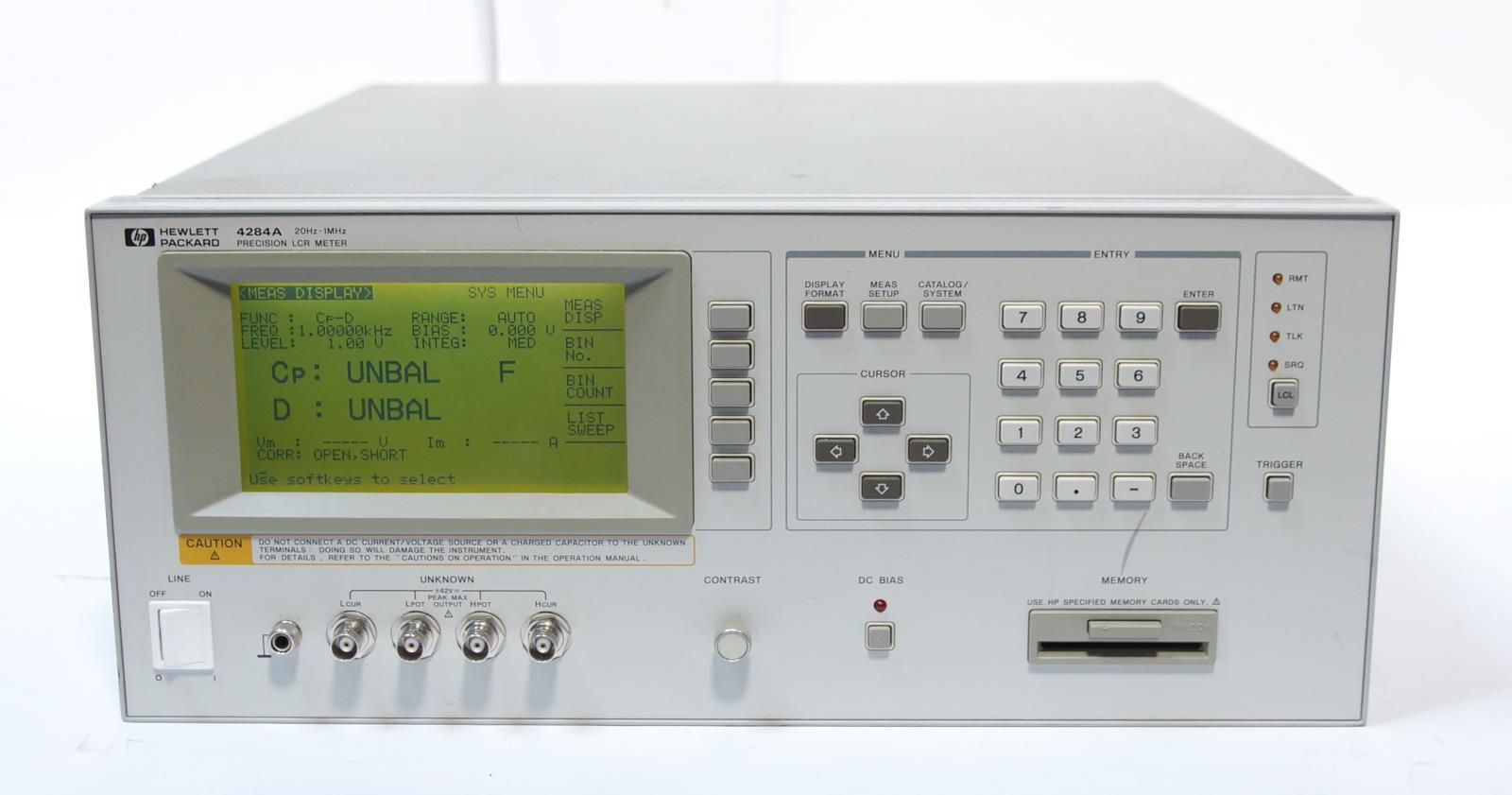

维修惠普 4284A 精密LCR表

浏览次数：20

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-23
联系电话：0755-86016691

常见故障

一、电源启动类故障（经典通病）

  1. 整机无法上电，指示灯完全不亮，风扇无动作
    诱因：机内交流保险熔断；A1 电源板高压电解电容鼓包漏液；开关功率管击穿；长期存放受潮短路。
  2. 冷机无法开机，预热半小时左右才可正常启动
    诱因：电源板电解电容容量衰减，低温 ESR 急剧升高，无法建立稳定 ±12V、±18V、-21V 供电。
  3. 开机反复重启、自检中途停机，偶尔可以进入界面
    诱因：电源输出纹波超标；主板供电连接器虚焊；风扇停转导致过热保护。
  4. 屏幕可以点亮，但测量功能失效、读数乱跳
    诱因：模拟模拟供电 ±18V 跌落，信号源与检波电路工作异常。

二、开机自检报错故障（典型文字报错）

  1. RAM TEST ERROR
    诱因：主板 RAM 芯片损坏；地址总线虚焊；电源噪声过大导致内存读写失败。
  2. ROM CHECK SUM ERROR NO=XX
    诱因：ROM 芯片老化、引脚虚焊；固件数据损坏。
  3. CALIB DATA CSUM ERROR（校准数据校验错误）
    诱因：校准过程断电；主板 EEPROM 老化；校准参数丢失，精度大幅超差。
  4. CORR DATA CSUM ERROR（修正数据出错）
    诱因：夹具补偿参数存储芯片故障；无法保存 OPEN/SHORT 校正。
  5. 模拟硬件自检失败，提示 SOURCE / DETECTOR ERROR
    诱因：信号源 A2 板故障；矢量比率检波 A6 板损坏；量程继电器阵列异常。

三、测量功能异常故障（最高发）

  1. 读数持续漂移、数值缓慢单向变化，长时间无法稳定
    诱因：内部精密参考基准源老化；模拟供电纹波过大；电路板温度未平衡；量程电阻阵列温漂变大。
  2. 全量程测量误差超标，执行 OPEN/SHORT 校正无效
    诱因：基准电压漂移；A3 量程精密电阻老化变值；信号源输出电平偏移。
  3. 部分频率点测量正常，高低频误差差异巨大
    诱因：信号源滤波网络元件劣化；自动平衡电桥反馈回路运放零点漂移。
  4. 显示 OVERRANGE 溢出，空载也无法归零
    诱因：测试端口保护二极管击穿；输入缓冲运放饱和；测试端子内部短路。
  5. DC Bias 直流偏置功能失效，无法输出偏压
    诱因：偏置电源模块损坏；偏置控制继电器失效（选件 002 高频故障）。
  6. 可执行 OPEN 校正，SHORT 校正失败、报错
    诱因：内部短路校准继电器触点氧化、接触电阻增大。
  7. 重复性差，同一器件多次测量数值离散
    诱因：量程切换继电器触点烧蚀、接触电阻不稳定；4TP 测试端口插座氧化。

更多>>

维修案例

案例 1

故障现象：通电无任何反应，电源灯不亮，更换电源线无效
检测过程：
  1. 交流输入保险熔断；初次更换保险上电立刻再次熔断。
  2. 拆解 A1 电源板，高压 350V 电解电容鼓包漏液，开关 MOS 管击穿，电解液轻微腐蚀 PCB 走线。
    维修方案：
    全部更换电源板所有电解电容；更换损坏功率器件；清理腐蚀线路补焊铜箔；更换原厂慢熔保险。
    修复结果：上电正常，自检全部 PASS，全频段测量指标恢复原厂规格。

案例 2

故障现象：开机提示【CALIB DATA CSUM ERROR】，测量误差偏大，OPEN/SHORT 校正能执行但无法根治偏差
检测过程：
无明显元件烧毁；查询日志曾经在校准中途断电，主板 EEPROM 内工厂校准参数损坏；硬件基准暂时正常。
维修方案：
解锁仪器校准权限，完成全量程工厂级校准，写入校准参数；反复断电重启确认校验不再报错。
修复结果：告警消除，计量验证精度达标。

案例 3

故障现象：读数长时间持续漂移，预热 1 小时仍不稳定，同一电容测量数值缓慢变化
检测过程：
自检无报错；实测内部精密参考基准电压缓慢漂移；模拟供电电源纹波偏大，电源板次级滤波电容容量衰减。
维修方案：更换电源老化滤波电容；重新微调基准电压；完整执行全量程校准。
修复结果：读数稳定，漂移满足 0.05% 精度指标。

案例 4

故障现象：SHORT 短路校正失败，OPEN 校正正常；测量小阻值元件误差巨大
检测过程：
校准流程执行短路步骤时报错；定位 A3 量程板内部短路校准继电器触点氧化发黑，接触电阻过大。
维修方案：更换故障量程继电器；清洁周边精密电阻；重新执行全套夹具补偿与仪器自校准。
修复结果：OPEN/SHORT 校正全部正常，高低阻量程测量准确。
