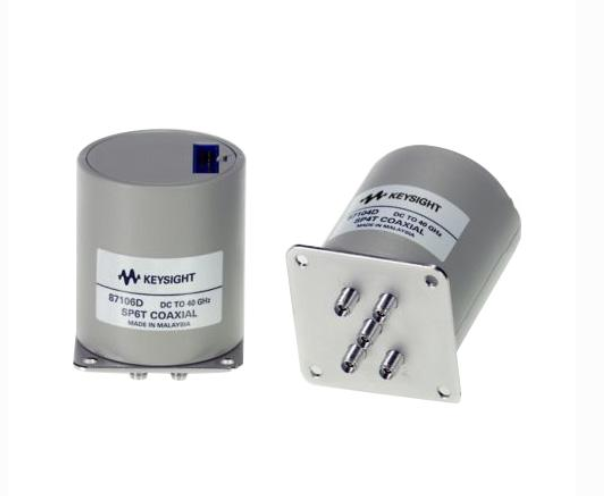

维修是德科技 87106D 多端口机电式同轴射频开关

浏览次数：9

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
深圳市 -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-23
联系电话：0755-86016691

常见故障

一、控制驱动与供电故障

  1. 通道无法切换，无吸合声响，全部通道保持原有状态
    诱因：外部供电电压不足（标准 20～32VDC）；控制线序错误；16Pin 控制插头松动、引脚氧化；内部驱动限流电阻开路；磁保持线圈断路。⚠️必须保证 Pin15 可靠接地，否则逻辑电路无法工作。
  2. 部分通道能切换，个别通道完全无响应
    诱因：对应通道线圈断线；该通道驱动回路二极管损坏；控制排线单根线路断路。
  3. 切换动作迟缓、偶尔切换失败、时通时断
    诱因：供电内阻过大、驱动电流不足；插头接触电阻大；线圈老化内阻升高。
  4. 位置指示信号异常，上位机读取通道位置错误
    诱因：内部位置检测电路损坏；反馈引脚虚焊；16Pin 接口接触不良。

二、射频性能劣化故障（高频最常见）

  1. 指定通道插入损耗变大，重复性超标（＞0.03dB）
    诱因：射频触点氧化、电弧烧蚀、触点压力下降；长期大信号功率冲击造成触点损伤；内部传输微带变形。
  2. 端口隔离度明显下降（40GHz 低于 65dB 指标）、通道间串扰增大
    诱因：内部端接负载劣化；触点绝缘表面污染、受潮漏电；内部屏蔽结构移位。
  3. 空载指标正常，接入功率信号后损耗持续漂移
    诱因：触点发热、接触电阻随温升变化；内部匹配结构热变形。
  4. S 参数曲线出现异常谐振、回波损耗变差
    诱因：3.5mm 射频接头内导体松动；内部射频传输结构移位、间隙变化。

三、机械与触点故障

  1. 切换动作有异响、机械卡顿，多次切换后卡住不动
    诱因：内部传动机构积尘、润滑脂老化结块；长期震动导致机械定位偏移。
  2. 磁保持失效，断电后通道状态丢失（正常断电保持）
    诱因：永磁体退磁；锁存机械结构磨损；线圈反向释放回路异常。
  3. 触点粘连，通道无法断开（极少出现，多为大功率过载）
    诱因：射频端口输入过高射频功率，触点电弧熔接；静电持续放电损伤触点。

四、接口与环境衍生故障

  1. 3.5mm 射频外螺纹松动、内导体晃动
    诱因：多次拆装扭矩不当；跌落冲击造成接头基座松动，高频指标直接恶化。
  2. 潮湿环境下指标持续恶化，干燥后略有恢复
    诱因：内部腔体凝露，触点、端接负载表面产生氧化层。
  3. 内部 50Ω 端接负载失效，闲置端口失配
    诱因：长期承受射频功率导致端接电阻老化；静电击穿。

更多>>

维修案例

案例 1

故障现象：所有通道无法切换，无任何吸合声音，上位机发送切换指令无响应
检测过程：
  1. 测量外部供电 24V 正常；检查 16Pin 排线，Pin15 接地断路。
  2. 87106D 控制逻辑必须 Pin15 可靠接地，接地断开后驱动与位置检测电路不工作。
    维修方案：
    修复排线断线；清理插头氧化触点；固定接线端子。
    修复结果：所有通道切换正常，位置反馈信号读取无误。

案例 2

故障现象：CH3 通道插入损耗持续偏大，重复性超标，其余通道指标正常
检测过程：
VNA 扫描确认仅 CH3 通路损耗上升；拆解开关腔体，CH3 射频触点表面出现黑色氧化烧蚀层；长期反复切换 + 中等射频功率导致触点劣化。
维修方案：
无尘环境下使用专用触点清洁剂清洗射频触点；调整触点压力；完成后全频段校准复测。
修复结果：插入损耗、重复性恢复至出厂规格。

案例 3

故障现象：通道可以正常切换，但上位机读取通道位置始终报错，位置指示信号异常
检测过程：
通道驱动线圈工作正常；测量 16Pin 位置反馈引脚电平异常，内部位置检测二极管损坏。
维修方案：更换内部反馈检测元器件；加固 PCB 焊点；复测所有通道位置反馈。
修复结果：程控读取通道状态正常，自动化测试系统不再报错。

案例 4

故障现象：断电之后通道状态丢失（磁保持失效），上电随机跳通道
检测过程：
正常 87106D 断电维持通道；多次切换测试，机械锁存机构磨损，永磁吸力不足，轻微震动就脱锁。
维修方案：拆解腔体调整机械定位间隙；清理老化干涸润滑脂；多次循环切换老化测试。
修复结果：断电长期保持通道状态，震动测试无跳变。

案例 5

故障现象：40GHz 高频隔离度大幅下跌，低频指标基本正常
检测过程：
闲置通道内置 50Ω 端接负载老化、阻抗偏离 50Ω，造成高频隔离恶化；端口无明显物理损伤。
维修方案：更换失效内置端接负载；清洁腔体内部屏蔽结构；全频段隔离度扫描验证。
修复结果：40GHz 隔离度恢复≥65dB 指标。
