Keysight DSOX4022A 属于 InfiniiVision 4000A‑X 系列台式数字存储示波器，原厂已经停产，依旧提供固件、驱动以及完整技术资料支持，定位中高端研发测试平台，五合一可扩展仪器架构，全部扩展能力依靠软件密钥授权，主机硬件无需改动，后期按需开通功能，保护设备投资。
仪器具备 200MHz 带宽、2 路模拟通道，搭载 MegaZoom IV 智能存储 ASIC 芯片，最高波形更新速率可达 100 万波形每秒，标配 4Mpts 存储深度与分段存储器，配置 12.1 英寸大尺寸电容触控显示屏，搭载 InfiniiScan 区域触摸触发技术，直接在屏幕框选异常信号即可完成触发设置，解决开启深存储模式后波形刷新率下降，难以捕捉偶发毛刺、瞬态故障的痛点。相比 3000T‑X 系列拥有更大显示屏幕，观测波形视野更佳，广泛用于嵌入式硬件时序调试、电源测试、串行总线解析、工业设备故障排查以及科研实验室测试场景。
带宽 200MHz，模拟通道 2 通道。采样性能：单通道最大 5GSa/s，双通道同步采集每通道 2.5GSa/s。标配存储深度 4Mpts，分段存储器出厂标配，可分割存储空间，只保存触发事件波形，过滤两段事件之间的空闲无效信号。波形更新速率最高 1 000 000 波形 / 秒是德科技。 显示配置 12.1 英寸电容触控显示屏，支持手势缩放拖拽，保留全套实体旋钮按键，触控、实体按键双重操控。垂直档位 1mV/div～5V/div，输入阻抗支持 1MΩ 与 50Ω 切换，时间基准精度 ±10×10⁻⁶。模拟输入安全等级 CAT I、CAT II 最大 300Vrms。出厂标配两支 N2894A 700MHz 10:1 无源探头。原厂 3 年整机保修，建议校准周期 2 年，支持多语言操作界面。
选件全部采用软件密钥授权，主机硬件不用修改。可升级为 MSOX4022A，增加 16 路数字逻辑通道；可加装 20MHz 双通道任意波形发生器、3 位 DVM 数字电压表、5 位频率计数器。串行总线解码选件支持 I2C、SPI、UART‑RS232、CAN、LIN、FlexRay 总线硬件触发与协议解析；具备时间选通 FFT，实现时域频域联动观测；提供波形模板通过 / 失败极限测试；可加装 N4865A GPIB 接口模块对接老式程控测试系统，二手设备可重新购买授权开通对应功能。

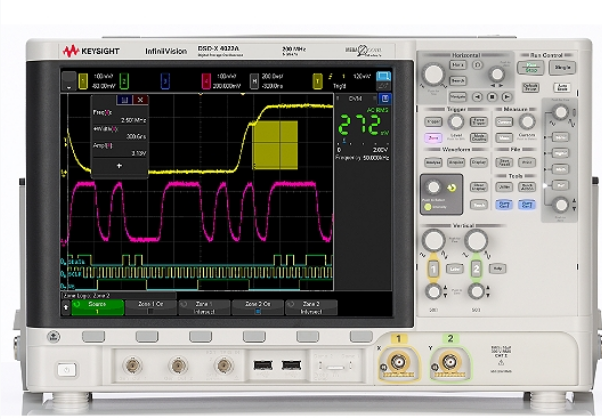

前面板包含两路 BNC 模拟输入接口、探头补偿输出端子，完整实体按键旋钮阵列。除边沿、脉宽、斜率、欠幅等常规触发外，核心 InfiniiScan 区域触摸触发，框选屏幕异常波形区域即可建立触发条件，快速捕捉间歇性故障信号，支持 AutoProbe 探头接口，兼容有源探头、差分探头、电流探头。 背板接口配置三路 USB2.0 Host，接入 U 盘保存波形、截图文件；USB2.0 Device 用于上位机通信；LAN‑LXI 以太网，支持网页、VNC 远程屏幕访问；SVGA 视频输出接口；可选 GPIB 模块；支持 SCPI 程控指令，可搭建半自动测试工位。
核心 MegaZoom IV 智能存储 ASIC 芯片，深存储和高波形捕获率可以同时生效，开启大存储深度不会降低毛刺捕捉能力。分段存储器适合长时间监测概率性偶发故障。整机集成示波器、逻辑分析仪、信号发生器、数字电压表、频率计数器、协议分析仪六类仪器能力。 典型应用包含嵌入式软硬件时序调试，开关电源纹波、上电浪涌时序测试，传感器模拟信号采集，CAN、I2C 串行总线故障定位，捕捉随机瞬态毛刺脉冲，高校电子教学实验，工业硬件故障排查。12.1 英寸大屏，波形显示视野开阔，适合长时间实验室研发调试使用。
