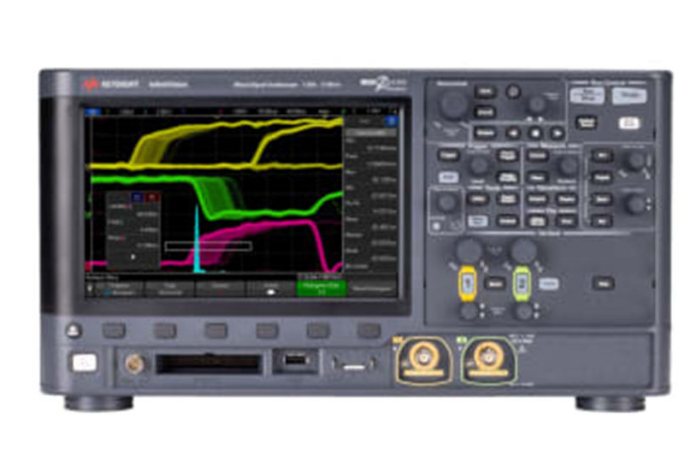

MSOX3012G 属于是德 InfiniiVision 3000G‑X 系列混合信号示波器，硬件带宽 100MHz，配置 2 路模拟通道 + 16 路数字逻辑通道，8bit ADC，面向单片机、简单 FPGA、工业控制板卡的嵌入式联合调试，可以同时观测模拟波形与多路数字 IO 信号，区分纯模拟机型 DSOX3012G，MSOX 机型自带逻辑探头接口，搭配 N2756A 逻辑探头采集数字信号Keysight。双通道工作模式最大实时采样率 5GSa/s，全部通道开启采样率 2.5GSa/s，10‑90% 上升时间约 3.5ns，标配 4Mpts 每通道存储深度，支持分段存储功能；波形捕获率高达 100 万波形每秒，对于电源毛刺、短暂脉冲、偶发总线故障具备很强捕捉能力，能够抓取平时很难复现的间歇性异常信号RS。垂直档位 1mV/div‑5V/div，模拟通道输入阻抗 10MΩ，CAT I 最大输入 400V 峰值，16 路数字逻辑通道可灵活设置阈值电平，适配 3.3V、5V 等常见单片机逻辑电平系统RS。
仪器配备 8.5 英寸电容触控显示屏，同时保留全套实体按键旋钮，拥有区域触摸触发功能，直接在屏幕框选信号区域即可设置触发条件，兼顾触控快捷操作与旋钮精细调节Keysight。背板接口包含 USB Host、USB Device、LAN 网口、VGA 视频输出，支持 BenchVue 软件，可实现电脑远程程控、波形截图、数据导出、固件升级。本机内置 WaveGen 20MHz 任意函数发生器，无需外接信号源就可以输出激励信号给到被测电路板；同时集成 3 位数字电压表、8 位计数器功能，单台设备集成多种基础测量工具，减少桌面仪器数量，提升调试效率。
通用基础要求，新机二手统一执行。设备必须为 Keysight 原装 MSOX3012G，拒绝改标、改写序列号、改装翻新机器，机身铭牌序列号和仪器系统内部读取序列号必须完全一致，不允许篡改仪器内部型号信息。整机全部硬件功能完好，两路模拟通道、16 路数字逻辑通道、外触发、触控屏幕、全部按键旋钮、LAN、USB、VGA 接口全部正常，不存在通道增益偏移、逻辑通道部分点位失效、触控断触、接口接触不良等隐性故障。整机性能指标满足原厂 datasheet 规格，带宽、采样率、垂直精度、逻辑通道阈值设置功能不能出现老化衰减，可以用于正式测试工作。设备产权完整，无抵押、融资租赁未解押、来源不明问题，交易完成所有权完整转移。交付配齐基础配件，2 支原装 N2843A 无源探头、N2756A 十六通道逻辑探头、探头附件包、电源线，配件缺失需要明确折价处理。
全新机器采购要求，原厂正规渠道出货，机器无上机使用痕迹，提供原厂出厂校准证书。采购前明确全部需要开通的选件，所有选件必须是永久原厂授权，不接受限时试用授权。享受原厂标准质保，出具正规发票和全套出货资料。
二手设备采购为重点核验部分。设备不能有维修史，无进水、过压烧毁，两路模拟 BNC 输入接口不能变形、松动、针脚磕碰损坏，BNC 损坏会直接带来幅度误差，影响带宽指标；重点检查 N2756A 逻辑探头线缆，线缆断线、接触不良会造成部分数字通道无波形。供货方完成整机自检，通道增益、偏移自检，逻辑通道全部点位自检全部通过。进入仪器授权页面逐条核对全部选件，所有选件必须永久授权，拒绝时间授权、破解授权，到货现场可以直接核验授权清单。设备需要附带有效计量校准证书，原厂校准或者第三方权威计量机构均可，如果校准过期，由供方完成重新校准之后交付。检查屏幕状态，无坏点、亮斑，触控全部区域响应正常，全部按键旋钮动作正常，无卡顿失灵。外壳无严重撞击裂痕，主板无焊接维修痕迹。合同写明主机序列号、全部选件清单、探头配件清单、质保时长、校准状态，设置 7‑10 天到货验收周期，验收阶段发现硬件故障、性能衰减、选件授权异常、逻辑通道部分失效，支持退货。优先选择实验室研发使用设备，尽量避开产线长期高强度使用机器。收货之后上机做完整验证，接入校准信号核对两路模拟通道幅度、边沿一致性；对 16 路数字逻辑通道逐点位测试，确认每一路逻辑通道都可以正常识别高低电平；内置 WaveGen 函数发生器输出信号，确认信号输出通路正常。收货后升级到官方最新固件，修复老固件存在的触发异常、存储报错等潜在问题。
