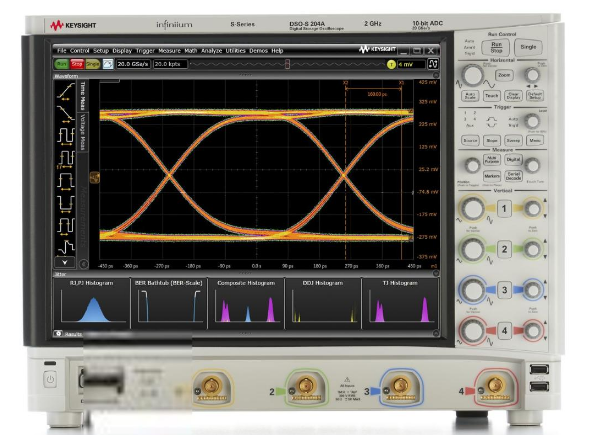

DSOS204A 属于是德 Infiniium S 系列高清示波器，定位中高端研发级测试设备，核心特点是 10bit 原生 ADC，相比普通 8bit 示波器，在小信号、电源纹波、微弱瞬态信号测量上面具备明显优势，广泛用于信号完整性、电源完整性、车载电子、嵌入式硬件调试以及高校科研测试场景Keysight。仪器硬件带宽 2GHz，四通道模拟输入，双通道模式下最大采样率 20GSa/s，四通道全开时采样率 10GSa/s，10‑90% 上升时间 215ps，能够完整还原高速时钟、高频脉冲信号的边沿细节。标配每通道 100Mpts 存储深度，支持原厂存储升级，升级后可以实现更长时间的连续波形采集，方便捕捉偶发、间歇性出现的异常波形。整机全带宽 ENOB 达到 7.5bit，本底噪声约 120μVrms，开启高分辨率模式最高可以实现等效 16bit 垂直分辨率，面对开关电源纹波、PDN 噪声、小幅电压抖动这类低幅值信号，测量噪声更低，读数可信度更高。
设备配置 15 英寸 XGA 电容多点触控屏幕，同时保留实体按键与调节旋钮，工程师既可以手势缩放拖拽波形，也可以依靠旋钮做精细参数调节。整机搭载 SSD 固态硬盘，对比老款机械硬盘机型，开机速度、波形调取、数据导出速度都有明显提升，长时间连续运行系统稳定性更好，减少卡顿死机现象。系统底层为 Windows 平台，预装 Infiniium 示波器软件，支持 LXI 网络程控、USB 外设接入、HDMI 画面输出，可编写自动化测试脚本，批量导出波形数据，自动生成测试报告，能够接入实验室自动化测试平台或者产线 ATE 系统。背板自带 LAN、USB3.0、HDMI 接口，GPIB 为选件，整机支持 19 英寸标准机架安装，方便机柜集成部署。
机器拥有丰富原厂授权选件，MSO 选件可以扩展 16 路数字逻辑通道，把设备变为混合信号示波器，同时观测模拟波形与数字总线；还有深度存储扩容、各类串行总线解码触发，覆盖 I2C、SPI、UART、CAN、LIN、USB；另外包含抖动分析、眼图分析、电源完整性测量套件，以太网等一致性测试选件。全部选件为仪器内部软件授权，并非硬件改装，二手采购需要重点核对授权状态。实际工作场景覆盖高速 PCB 信号完整性验证，DDR、高速时钟、PCIe 相关眼图抖动测试；电源完整性测试，电源纹波、负载瞬态响应、PDN 噪声测量；汽车电子 ECU 调试，CAN/LIN 总线解码时序测试；嵌入式软硬件联合调试，以及科研项目高速信号采集工作。
本次采购允许采购全新原装设备，也接受工况良好的二手原装设备，但是二手设备必须保证硬件完好、性能不衰减、选件授权有效，产权无纠纷，满足研发和项目验收使用。
通用基础要求，新机二手全部适用。设备必须是 Keysight 原装 DSOS204A，不接受改标、改序列号、拼装翻新机器，机身铭牌序列号和仪器系统内部读取出来的序列号必须完全一致，不允许修改仪器内部型号信息。整机全部硬件功能完整可用，四路模拟通道、全部触发模式、屏幕触控、实体按键旋钮、背板各类通信接口都要正常工作，不存在通道失灵、触控局部失灵、接口接触不良等隐性故障。仪器实际性能指标要符合原厂 datasheet 规格，带宽、采样率、噪声底、幅度精度不能出现老化衰减，能够用于正式测试工作。设备产权完整，不存在抵押、融资租赁未解押、来源不明等情况，交易完成后可以完整转移设备所有权。交付时需要配齐基础配件，包含对应型号原装探头、校准件、电源线、前面板保护盖板、配套连接线材，配件缺失需要明确折价处理。
如果采购全新机器，需要原厂正规渠道出货，机器未上机、无使用痕迹。提供原厂出厂校准证书，完整软件介质与授权文件。采购前明确全部需要使用的选件，所有选件必须为永久原厂授权，拒绝限时试用类选件。享受是德原厂标准质保，提供正规发票，完整出货资料。
二手设备为本次采购重点，需要更加严格的核验条件。设备不能有维修历史，没有进水、过压烧毁经历，重点检查四路 BNC 输入接口，不能出现变形、松动、内部针脚磕碰损坏，BNC 损坏会直接引入幅度误差，影响带宽指标。到货前需要卖方完成整机自检，通道偏移、增益、带宽自检全部通过。仪器系统内查看全部已安装选件，全部选件必须为永久授权，绝对不能接受时间授权、试用授权，到货现场可以直接打开仪器授权页面逐项核对。设备必须附带有效的计量校准证书，可以是是德原厂校准或者第三方权威计量机构出具，如果校准已经过期，由供货方完成重新校准之后再交付。需要检查 SSD 硬盘健康状态，硬盘老化会造成开机慢、波形存储异常、系统报错。屏幕每个触控点位、所有按键旋钮全部测试，无卡顿无失灵。外壳不要有严重撞击裂痕，内部主板无维修焊接痕迹。交易合同需要写明主机序列号、全部选件清单、配件清单、质保时长、校准状态，设置 7‑14 天到货验收周期，验收过程发现硬件故障、性能不达标、选件授权异常，支持退货。不接收租赁退机、大批量产线高强度使用的机器，优先选择实验室研发使用工况的设备。收货之后需要自行做简单的上机验证，接入校准输出信号，核对每一路通道幅度精度、上升时间，确认通道之间一致性，排除隐性性能衰减问题。
