产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

求购  /通用仪器/示波器/示波器

求购泰克 DSA8300主机+80C17光采样模块 宽带宽示波器

浏览次数：15

紧急求购，资金齐备，坐等发货

产品参数

选件 保修时间 状态 是否计量
不保修 完好 否
成色 发货周期 所在地 数量
9成新 -- 深圳市 1
预算价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-28
联系电话：0755-86016691

*产品描述

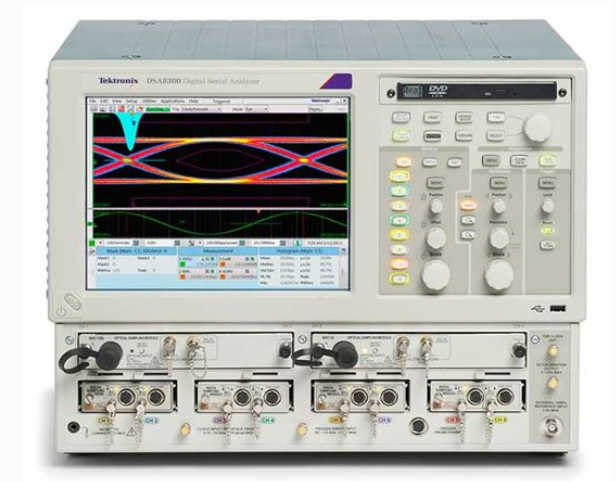

1、DSA8300 采样主机

  • 硬件架构：4 插槽模块化平台，嵌入式 Windows 系统；支持混插 80C 系列光采样模块、80E 系列电采样模块、82A04 相位参考模块；最多支持 8 通道同步采集。
  • 核心优势：fs 级超低固有时基抖动、16bit 高垂直分辨率；搭载 80SJNB 高级分析软件，支持眼图、TIE、RJ/DJ/TJ 抖动、TDECQ、消光比、OSNR 完整分析。
  • 对外接口：LAN、GPIB、USB，兼容 SCPI 指令，适配自动化长时间批量器件测试。
  • 同步能力：内置 10MHz 基准时钟，可多仪器同步搭建多端口并行测试系统。

2、80C17 单通道光采样模块

  • 核心指标：光带宽＞30GHz；集成ORR 光学参考接收机滤波器；支持 850/1310/1550nm 单模 / 多模光信号；LC 光输入接口；支持 CRTP 触发拾取（选配）。
  • 适配速率：25.78G、28.05G NRZ、53.125GBaud PAM4；满足 100G/400G 光模块 IEEE 标准一致性测试。
  • 典型用途：光发射机眼图、TDECQ、抖动、消光比测试；光接收机灵敏度评估；有源光器件研发、生产自动化验证。
标准配套方案：DSA8300 主机 + 80C17 光采样模块，常搭配高速码型发生器、可调激光器组成完整光信号测试系统。

更多>>

其他要求

（一）配置清单

整套：Tektronix DSA8300 主机 1 台 + Tektronix 80C17 光采样模块 1 块
可选配套：电源线；原厂操作手册；可协商增购 CRTP 选项、第三方计量证书。
硬性要求：原装正品；主机、模块序列号清晰完整，无打磨、喷码篡改、拼装翻新。

（二）外观与机械硬件要求

  1. 整机外壳无严重撞击变形、锈蚀；液晶屏无黑斑、漏液、花屏；前面板按键、旋钮功能正常。
  2. 主机背板插槽簧片完好、无烧黑形变；模块金手指无烧灼、大面积氧化。
  3. 80C17 LC 光学接口洁净，陶瓷插芯无崩边、裂纹、端面烧伤；无内部光路受损风险。
  4. 机箱散热风扇运转平稳无异响，满载长时间运行不会频繁过热保护。

（三）到货现场验收硬性测试标准

  1. 上电自检：DSA8300 启动无报错，稳定识别 80C17 模块，无 Module Detect Error；系统基准时钟、时基板自检正常。
  2. 波形采集：接入 25G/28G 标准光信号，合理设置带宽、触发参数，可稳定显示眼图；无基线卡死、无法出眼图现象；相同光路切换其它模块对比验证。
  3. 噪声与重复性：仪器充分恒温预热，接入恒定光信号；眼图噪声、总抖动多次测量离散度符合指标；弱光工况无异常噪声飙升；执行模块光学补偿有效。
  4. 动态范围测试：在模块规定光功率区间调节输入功率，增益平稳，不存在增益突变、间歇性断光。
  5. 远程程控：LAN/GPIB 通讯稳定，自动化连续采集几十小时无随机采样冻结、通讯掉线。
  6. 长期稳定性：满载连续 4 小时不间断采集，无蓝屏、模块失联、随机重启故障。
