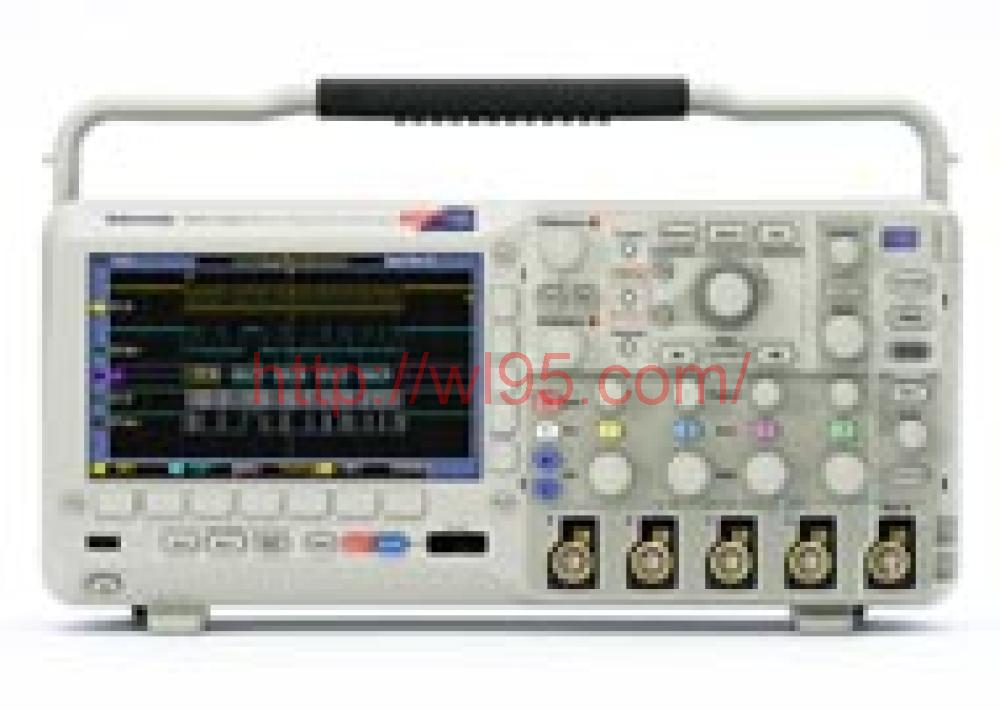

泰克Tektronix|DPO2014混合信号示波器主要特点和优点
主要性能指标
-
200, 100 MHz 带宽型号
-
2 条模拟通道和4 条模拟通道型号
-
16 条数字通道(MSO 系列)
-
所有通道上1 GS/s 的采样率
-
所有通道上1 M 点的记录长度
-
5,000 wfm/s 的***大波形捕获速率
-
成套高级触发
简便易用功能
-
Wave Inspector®控制功能，轻松导航和自动搜索波形数据
-
FilterVuTM可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件
-
29 种自动测量和FFT 分析，简化波形分析
-
TekVPI®探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位
-
7 英寸(180 mm) TFT-LCD 宽屏彩色显示器
-
体积小，重量轻- 仅厚5.3 英寸(134mm)，仅重7 磅14 盎司(3.6 公斤)
连接能力
-
前面板上提供了USB 2.0 主机端口，迅速简便地存储数据
-
后面板上提供了USB 2.0 设备端口，简便地连接PC 或直接打印到兼容PictBridge®的打印机
-
选配10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上
选配串行触发和分析功能
-
I2C、SPI、CAN、LIN 和RS-232/422/485/UART 自动串行触发、解码和搜索选项
混合信号设计和分析(MSO 系列)
-
自动触发、解码和搜索并行总线
-
多通道建立时间和保持时间触发
多功能混合信号设计调试工具
MSO/DPO2000 系列混合信号示波器提供了高达200 MHz 的带宽和1 GS/s 的采样率，以入门级价格提供了先进的调试功能。它为分析模拟信号和数字信号提供了***多20 条通道，可以迅速找到和诊断复杂设计中的问题。MSO/DPO2000在所有通道上标配1M点的深记录长度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。
泰克MSO/DPO2000系列示波器Wave Inspector®控制功能可以迅速导航波形，自动进行串行总线和并行总线分析，为您提供了所需的多功能工具，简化和加快了复杂设计的调试工作。
产品技术资料
发现－5,000 wfm/s的波形捕获速率***大限度地提高捕获难检毛刺和其它偶发事件的概率。
完善的功能加快每个调试阶段的工作速度
从迅速发现和捕获异常事件，到搜索波形记录找到事件及分析事件特点和设备行为，MSO/DPO2000系列提供了一套强大的功能，加快了每个设计调试阶段的工作速度。
