一、整机整体外形、材质、尺寸、工艺、配色与便携结构
1. 物理规格与重量
整机标准卧式桌面一体机，外尺寸 430mm（宽）×240mm（纵深）×380mm（高度），整机净重 12.6kg，单人可双手搬运；既可放置实验室光学工作台、射频测试工位，也可选配 19 英寸机架支架固定标准机柜。
2. 航空铝一体成型壳体工艺
整机骨架、外壳全部采用 6061 航空铝合金一体折弯铣削成型，无拼接缝隙、无外露粗糙螺丝；机身两侧、顶部为
哑光米白色 “乾坤石” 复合静电喷塑涂层，触感温润不冰冷，防静电、耐无水酒精反复擦拭，不易留存指纹油污，长期实验室使用不发黄、掉漆。
整机所有外部棱角统一做大圆弧钝化打磨，无尖锐金属毛刺，布线、搬运不会划伤射频线缆、探针组件。

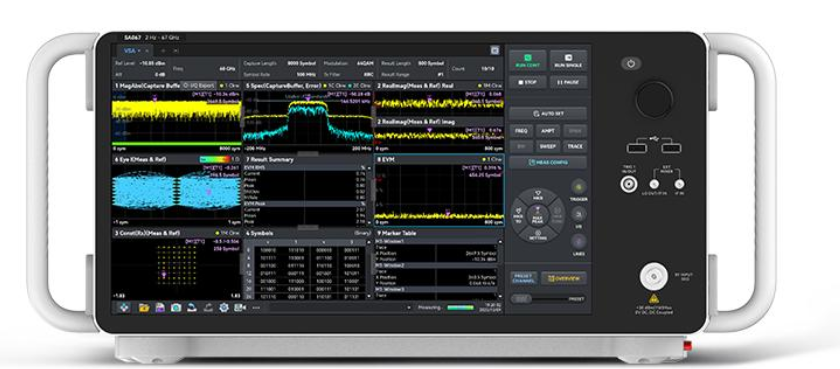

3. 标志性双侧环形银白色金属提手（核心识别外观）
屏幕左右两侧环绕一体式银白色铝合金折弯提手框架，浅银金属与米白机身撞色视觉辨识度极高；双重作用：
-
两侧提手为整机全域电磁屏蔽闭环框架，大幅抑制毫米波频段外界电磁干扰；
-
内凹防滑手持槽，单人搬运握持稳定，是万里眼 SA 系列区别于市面传统频谱仪最直观特征。
4. 整机被动 + 辅助复合散热风道
机身上盖全域铣刻细密平行横向散热鳍片，机身左右侧壁隐藏式横向百叶通风槽，机箱背部大面积排风格栅；内部低噪音侧吹风扇分区散热，前端毫米波射频模块一组风道、后端数字信号处理主板一组风道，24 小时不间断毫米波扫描无温漂、底噪抬升，低震动不引入测量误差。
5. 机身标识印刷细节
正面面板黑色操控区右上角丝印白色品牌Longsight 万里眼与系列名称SA Series Signal & Spectrum Analyzer；
机箱背部右下角粘贴长条白底金属参数铭牌：SA090 标注 2Hz~90GHz，SA110 标注 2Hz~110GHz，同步标注 8.4GHz 最大分析带宽、2GHz 实时频谱带宽、设备唯一序列号、CE 电磁兼容、射频安规、出厂计量校准信息。
二、正面面板完整分区精细化拆解（整机视觉核心）
整机正面分为左侧超大触控显示区、右侧实体操控与射频输入接口区两大板块，面板底色黑色哑光，文字、标识白色印刷，布局极简流畅，摒弃传统频谱仪密集物理按键设计。
1. 左侧 12.1 英寸窄边框防眩光电容触控大屏
屏幕规格 1920×1200 高清多点触控，表层多层抗反光、抗划痕镀膜，强光射频实验室环境下频谱轨迹、EVM、相位噪声、信道功率窗口无反光遮挡；
支持智能手机式手势交互：单指拖拽频谱基线、双指缩放频率跨度、三指一键收纳测量菜单，支持多窗口分屏同步显示：实时频谱图、矢量信号星座图、相位噪声曲线、EMI 扫描热力图、多通道数值测量面板；
屏幕底部状态栏实时显示：当前中心频率、扫描带宽、参考电平、整机温度、风扇转速、外部触发同步状态。
2. 右侧竖向操控与射频输入接口分区（从上至下）
① 顶部电源与前置拓展 USB
-
嵌入式圆形绿色电源指示灯 + 隐藏式轻触电源按键：短按待机、长按整机断电，灯珠遮光凹槽，强光下状态清晰；
-
两路前置 USB-A 高速接口：直插 U 盘导出频谱测试报表、IQ 原始数据、截图文件，外接键鼠、条码扫码枪自动化产线调试。
② 巨型无极阻尼多功能调节旋钮（核心操控部件）
超大黑色金属滚花纹理阻尼旋钮，无极顺滑旋转，可调节中心频率、扫描跨度、参考电平、标记光标、分辨率带宽；向下按压一键锁定测量、开启自动测量套件，阻尼均匀，微调毫米波窄带信号无卡顿漂移。
③ 三路分层射频 / 同步输入输出端口（金属全包屏蔽基座）
-
RF INPUT 毫米波主输入端口
整机核心测量端口，50Ω 标准毫米波同轴基座（SA110 适配 1.0mm 高频接头，SA090 适配 1.85mm 接头），金属外壳与整机屏蔽框架连通接地，隔绝外界电磁串扰；用于接入毫米波信号源、雷达射频输出、6G 射频芯片待测信号，出厂配套黑色橡胶防尘保护帽，闲置封堵避免粉尘磨损精密插芯。
-
TRIG IN 外部同步 BNC 母座
50Ω 屏蔽同轴触发输入，接收 HSL 扫频光源、ExWave TS 示波器、晶圆探针台同步时钟，实现光电一体化时序联合测试。
-
REF OUT 参考时钟输出 BNC 母座
输出 10MHz 高精度恒温参考时钟，同步校准信号源、矢量网络分析仪整机频率基准。
④ 底部全局三色状态告警灯
圆形嵌入式三色指示灯：绿色 = 整机正常扫描运行、黄色 = 射频链路过载 / 温度预警、红色 = 硬件故障、本振失锁、输入功率超限告警，远距离快速判断整机工作状态。
