产品型号：安捷伦 DSO-X93204A

促销价 45万元

产品详情

销售  /通用仪器/示波器/示波器

销售华为 ExWave TS系列高速实时示波器

浏览次数：29

晧辰自营，品质保证，配送快捷
点击这里>>了解回收业务详情

产品参数

选件 是否计量 发货周期 保修时间 成色
否 7天 90天 全新
所在地 机身号 状态 资料下载
深圳市 完好
价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-15
联系电话：0755-86016691

* 产品描述

一、整机整体尺寸、航空铝壳体与外观工艺

  1. 物理规格
    整机标准卧式一体化台式结构，外尺寸 532mm（宽）×500mm（深）×340mm（高）；2 通道机型净重 32kg，4 通道机型 37kg，适配实验室光学平台、半导体洁净车间工作台摆放。
  2. 机身材质与涂层
    整机采用航空级 6061 全铝合金一体折弯成型，外部覆盖独家 “乾坤石” 复合哑光浅灰白色静电喷塑涂层，触感温润不冰凉、防静电、耐酒精反复擦拭，不易残留指纹油污；整机四角做大圆弧钝化，无尖锐金属棱角，符合无尘实验室安全规范。
    机身左右两侧设计内凹式银白色金属提手框架，环绕屏幕左右，兼顾搬运受力与极简美学，是该系列最标志性外观特征。
  3. 散热风道结构
    机身背部、两侧隐藏高密度百叶通风槽，内部搭载多路静音轴流风扇，分层给前端模拟采集通道、后端 FPGA 高速处理单元分区散热；可 24 小时不间断高速采样，无明显震动噪声。
  4. 机身标识
    屏幕左上角内置 UI 栏印刷品牌Longsight 万里眼与型号ExWave TS；机身背部金属铭牌完整标注带宽型号（TS025/TS040/TS090 等）、采样率 200GSa/s、通道数量、设备序列号、CNAS 校准资质、激光 / 射频安规认证。

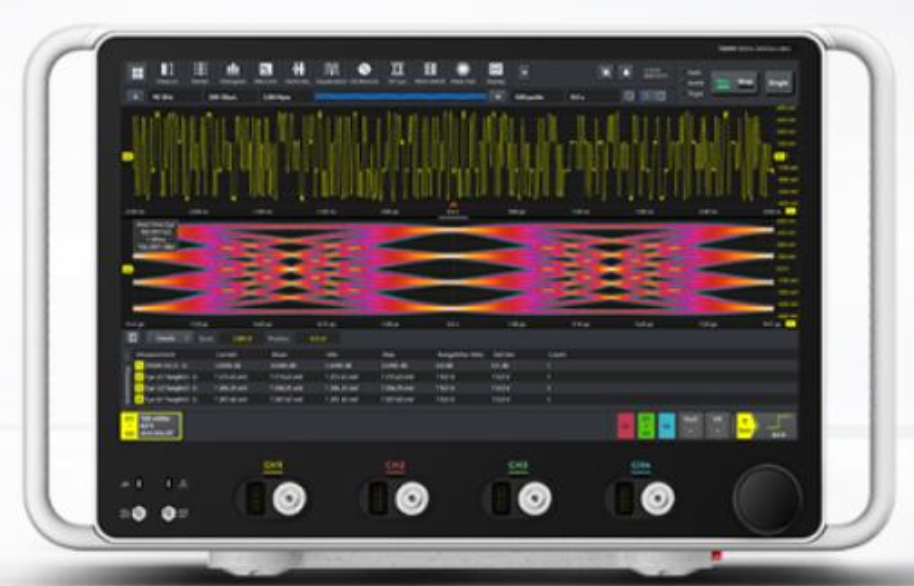

二、正面面板完整分区精细化描述（整机核心视觉）

整机采用全球首款 18.5 英寸全面屏无实体按键设计，1920×1080 电容多点触控屏，完全摒弃传统示波器密集物理按键，仅底部保留通道输入、辅助接口、多功能大旋钮。

1. 上部超大全面触控显示屏

屏幕为窄边框无黑边全面屏，玻璃表层做防眩光镀膜，强光实验室环境下波形、眼图、频谱清晰可视；支持单指拖拽波形、双指缩放时域 / 频域、三指收纳测量菜单，交互逻辑贴近智能手机。
屏幕可同时分层展示：高速时域波形、眼图模板、抖动直方图、频谱曲线、多通道测量数值、存储深度参数、自动测试报表，界面色彩分层区分 4 个模拟通道（黄 / 红 / 绿 / 蓝）。

2. 屏幕底部下方功能分区（从左至右）

  1. 左侧控制与辅助接口区
  • 小型圆形嵌入式电源按键：短按软关机、长按强制断电，内嵌绿色上电指示灯；
  • 两路前置 USB-A 高速接口：外接 U 盘导出波形、键鼠、条码扫码枪；
  • CAL 校准输出 SMA 端口：用于同轴线缆、射频探头阻抗校准；
  • AUX 辅助触发输入 SMA 端口：外部时钟、同步触发信号输入。
  1. 中间四路射频模拟输入通道（2/4 通道通用布局）
    横向均匀排布 4 组射频输入基座，通道外圈分别印刷黄、红、绿、蓝彩色标识一一对应屏幕通道色彩；接口为 1.0mm 公头精密射频连接器，适配 25–90GHz 高频同轴线缆，基座金属外壳整机接地屏蔽，抑制高频电磁噪声。
  • CH1 黄色基座、CH2 红色基座、CH3 绿色基座、CH4 蓝色基座；
    2 通道版本仅启用前两组通道，后两组做防尘密封盖板遮挡。
  1. 右侧多功能交互旋钮与快捷按键区
  • 巨型黑色金属阻尼调节旋钮：无极旋转调节时基、垂直档位、眼图缩放，按压确认测量；
  • 旋钮侧边集成 4 枚小型彩色快捷触摸键：Run/Stop 单次采集、自动测量、存储、复位；
  • 侧边隐藏亮度、波形对比度触摸调节条，无需进入软件菜单即可快速调整屏幕显示效果。

三、机箱背部背板全接口细节（后侧封闭灰色铝合金面板）

背板分区规整排布供电、高速数据、拓展通讯、同步信号接口，全部金属屏蔽接头：
  1. 三孔工业 AC 宽电压电源输入插座，内置可更换过载保险丝仓；
  2. 双千兆 LAN 网口：对接工控机、产线 MES 系统，批量上传波形测试数据；
  3. USB3.0 拓展阵列、HDMI 视频输出口：外接大屏监视器；
  4. TRIG IN/OUT 双路 50Ω 屏蔽 BNC 同步触发接口，可联动扫频光源、DAQ 采集卡、半导体探针台时序同步；
  5. 多组散热排风长条格栅，上下贯穿，与机身侧窗形成完整循环风道；
  6. 长条白色金属参数铭牌，标注对应机型带宽、采样率、存储深度 4Gpts、垂直分辨率 8bit、本底抖动 50fs rms 核心指标。

四、整机底部、侧面、提手外观细节

  1. 底部支撑底座
    整机底部四颗黑色圆柱形加高防滑减震脚垫，隔绝实验室地面震动，保障 50fs 超低本底抖动测量精度；底座预留叉车槽，方便设备产线转运。
  2. 两侧银白色环形提手
    一体铝合金折弯环绕屏幕左右，浅银灰色与机身米白形成撞色，搬运受力均匀，同时作为整机电磁屏蔽框架，提升高频信号抗干扰能力。
  3. 机身左右侧壁
    平整哑光米白壳体，隐藏式细密通风百叶，无外露螺丝、无凸起部件，可多台并排堆叠放置，占用实验台面空间规整。

更多>>

详细信息

整机整体外形、材质、尺寸、工艺与配色体系

  1. 物理规格与重量
    整机标准卧式一体化台式机箱，外尺寸 532mm（宽）×500mm（纵深）×340mm（高度）；2 通道机型净重 32kg，4 通道 90GHz 旗舰机型 37kg，可稳定放置半导体洁净车间工作台、光学实验平台，支持选配 19 英寸机架安装支架嵌入标准机柜。
  2. 航空铝一体成型壳体工艺
    整机全部骨架、外壳采用6061 航空级铝合金整块折弯铣削一体成型，无拼接缝隙、无外露粗糙螺丝；外壳表层独家 “乾坤石” 复合哑光浅灰白色静电喷塑涂层，触感温润不冰冷，防静电、耐无水酒精反复擦拭，不易留存指纹、油污，长期车间使用不易发黄掉漆。
    整机所有外部棱角统一做大圆弧钝化处理，无尖锐金属毛刺，符合无尘实验室、医疗设备安全规范。
  3. 标志性双侧银白色环形提手（核心外观识别特征）
    屏幕左右两侧环绕一体式银白色铝合金折弯提手框架，浅银灰色金属与机身米白壳体形成撞色视觉，既是搬运受力结构，同时作为整机全域电磁屏蔽框架，大幅抑制 90GHz 高频信号外界电磁干扰，是该系列区别于所有传统示波器最直观标识。
  4. 散热风道整体布局
    机身左右侧壁设计隐藏式细密横向百叶通风槽，机箱背部大面积排风格栅，内部采用分区独立风道：前端射频模拟采集通道一组风道、后端服务器级 FPGA 算力主板一组风道，搭配多组静音轴流风扇分层散热，可 24 小时不间断 200GSa/s 满负载采样，低震动、低噪音，不会引入额外抖动噪声。
  5. 机身标识印刷
    屏幕显示 UI 左上角固定显示品牌Longsight 万里眼与系列型号ExWave TS；机箱背部右下角粘贴长条金属白底参数铭牌，完整标注带宽型号（TS025/TS040/TS090 等）、200GSa/s 单通道采样率、通道数量、4Gpts 最大存储深度、设备唯一序列号、CNAS 计量校准资质、射频安规、激光安全分级。

二、正面面板完整分区精细化拆解（整机视觉核心）

整机为全球首款 18.5 英寸无实体物理按键全面电容触控机型，整机正面仅底部保留射频通道、辅助接口、单颗巨型阻尼调节旋钮，摒弃传统示波器密布按键的设计。

1. 上部 18.5 英寸全面防眩光触控显示屏

屏幕规格 1920×1080 高清电容多点触控，窄边框近乎无边框全面屏设计，玻璃表层镀多层防反光、抗划痕镀膜，强光洁净车间、明亮实验室环境下波形、眼图、频谱无反光遮挡。
交互逻辑类智能手机手势：单指拖拽波形基线、双指缩放时域 / 频域曲线、三指一键收纳测量菜单；屏幕可分层多窗口同步显示：高速时域波形、PAM4/NRZ 眼图模板、抖动直方图、FFT 频谱曲线、多通道自动测量数值、存储深度、均衡去嵌参数，四条模拟通道分别用黄、红、绿、蓝四色区分显示，和底部射频通道颜色一一对应。
屏幕底部边缘隐藏式 UI 状态栏，实时显示设备温度、采样状态、触发模式、存储占用、同步时序信号状态。

2. 屏幕底部横向功能分区（从左至右）

① 左侧电源与辅助校准接口区

  • 嵌入式圆形绿色电源指示灯 + 隐藏式船型电源按键：短按软关机、长按强制断电，灯珠内嵌遮光凹槽，不受环境强光干扰；
  • 两路前置 USB-A 高速接口：可直插 U 盘导出波形、测试报表，外接键鼠、条码扫码枪、产线 PLC 外设；
  • CAL 标准校准 SMA 端口：输出标准参考信号，用于射频同轴线缆、高频探头阻抗、损耗整机一键校准；
  • AUX TRIG 辅助触发 SMA 母座：外部同步时钟、扫频光源触发信号输入，可联动 Santec HSL 系列扫频激光器、HAD-5200B 采集卡、晶圆探针台统一时序。

② 中部四路射频模拟输入通道（2/4 通道区分点）

横向均匀排布 4 组高频射频基座，基座外圈印刷对应通道彩色标识，与屏幕波形色彩匹配；接口采用1.0mm 公头精密毫米波射频连接器，原生支持 25–90GHz 超高频信号，基座金属外壳与整机屏蔽框架连通接地，隔绝外界电磁串扰。
从上至下色彩对应：
CH1 黄色基座、CH2 红色基座、CH3 绿色基座、CH4 蓝色基座；
2 通道低配机型仅启用 CH1、CH2 两组端口，CH3、CH4 位置加装密封金属防尘盖板遮挡；4 通道旗舰 TS060/TS090 完整四组基座无遮挡。
所有射频端口出厂配套黑色橡胶防尘保护帽，闲置封堵避免粉尘、磕碰损伤精密插芯，造成高频损耗劣化。

③ 右侧巨型阻尼调节旋钮与触摸快捷控制区

  • 超大黑色金属无极阻尼调节旋钮：表层细密防滑滚花纹理，可无极旋转调节时基档位、垂直电压刻度、眼图缩放、频谱跨度，向下按压确认测量、锁定波形；阻尼均匀顺滑，微调皮秒级波形无卡顿；
  • 旋钮侧边 4 枚小型彩色触摸快捷键：Run/Stop 启停采集、Auto 自动参数适配、Save 波形存储、Reset 整机复位，轻触触发无机械磨损；
  • 侧边隐藏式触摸滑动调节条：无需进入软件菜单，直接滑动调节屏幕亮度、波形余晖对比度。
