销售圣德科 HAD-5200B 高速图像数据采集板

浏览次数:4

晧辰自营,品质保证,配送快捷

产品参数

选件 是否计量 发货周期 保修时间 成色
否 7天 90天 全新
所在地 机身号 状态 资料下载
深圳市 完好
更新日期:2026-07-15
联系电话:0755-86016691

* 产品描述

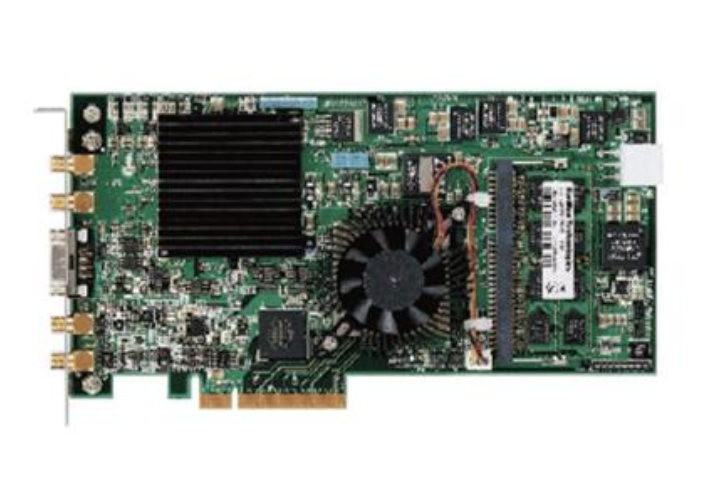

一、整机基础外形、尺寸、PCB 基板与整体工艺

  1. 物理规格与版型
    整机为标准 Full-Height Short Length PCIe 2.0 x8 插卡,PCB 基板尺寸 212.5mm(总长)×111.15mm(高度),金属后置挡板突出板面 20mm,整卡净重约 340g,直接插入工控机、台式电脑主板 PCIe 插槽使用,是整套 SS-OCT 系统光电信号数字化、断层图像实时重建的核心硬件。
  2. PCB 基板工艺
    基板为双层加厚工业级绿色阻焊印刷电路板,板面均匀密布贴片电阻、电容、高速运算放大器、时钟晶振、DDR3 内存颗粒、专用成像 FPGA 芯片,走线分层隔离模拟信号与数字高速总线,抑制射频串扰、降低 OCT 成像背景噪声;板面线路规整,元器件分区排布清晰,模拟输入区、FPGA 处理区、缓存区、数字输出区物理分隔。
  3. 整机散热模组(两大核心散热结构,整机最醒目特征)
    板卡搭载两套独立散热装置,用于消散高速 ADC、FPGA、DDR3 缓存产生的大量热量,保障 1GS/s 连续采集无过热降速:
  • 左侧超大黑色铝制鳍片被动散热块:长方体实心铝合金散热器,密集垂直散热鳍片,紧贴双通道高速 ADC 模拟前端电路,表面哑光黑色阳极氧化,覆盖板面左上大片区域,隔绝模拟电路热量干扰数字处理单元;
  • 右侧主动风冷散热风扇:圆形黑色轴流涡轮散热风扇,中心黑色电机,外圈带环形通风格栅,金属卡扣固定,风扇引出细红黑供电导线焊接至 PCB 供电焊盘,下方覆盖定制大容量 FPGA 处理芯片,负责实时重采样、FFT、色散补偿、成像滤波等 OCT 专用算法;风扇持续排风,适配 24 小时工业在线不间断采集场景。
  1. PCIe 金手指底部接口
    板卡最下沿露出标准 PCIe Gen2 x8 镀金金手指,金黄色导电镀层,触点密集均匀,用于与计算机主板高速总线传输海量断层图像原始数据,金手指两侧有防呆缺口,防止反向插装烧毁板卡电路。

二、后侧金属固定挡板(整机对外信号唯一接口区,从左至右完整拆解)

板卡最外侧配备一块标准黑色哑光钢制 PCIe 机箱挡板,通过两颗银色螺丝锁紧在 PCB 侧边,挡板开孔引出全部外部模拟输入、同步触发、模拟输出接口,所有接头为工业屏蔽同轴接口,隔绝电机、光源电磁干扰,接口排布从左至右依次:
  1. 两路模拟信号输入 SMA 母座(CH1、CH2)
    上下垂直排列两组标准 50Ω 屏蔽 SMA 射频母座,金色金属内芯,用于对接 BPD-200/BPD-200-HS/BPD-400 平衡光电探测器背部 RF OUT 射频输出信号:
  • 上方 SMA:CH1 主采集通道,接收 OCT 干涉差分探测主信号;
  • 下方 SMA:CH2 辅助通道,可接入参考时钟、第二路探测信号;
    接口外圈金属屏蔽层与挡板接地连通,最大程度屏蔽外界电磁噪声,保障 12bit 采样线性度。
  1. DB9 同步拓展串口
    9 针标准 D-Sub 金属屏蔽串口母座,用于外接外部触发同步、数字 DI/DO 控制信号,可联动三轴电动位移台、条码扫码器、产线 PLC 自动化设备,同步控制样品扫描与图像采集时序。
  2. 两路模拟输出 SMA 母座(AO1、AO2)
    DB9 右侧上下排布第二组双 SMA 同轴接口,为 16bit ±4V 程控模拟电压输出通道,可输出同步时钟、增益控制电压、偏振调控驱动信号,适配 IFM-200 干涉仪、可调光衰减器、电控延迟线同步联动。
  3. 挡板固定结构
    挡板左右两端预留标准机箱固定螺丝孔,安装至工控机箱后通过机箱螺丝锁紧,挡板整体哑光黑色喷涂,耐磨耐腐蚀,所有接口金属外壳一体化接地,形成完整电磁屏蔽腔体。

三、PCB 板面核心元器件分区精细外观描述

  1. 左上模拟前端区
    紧贴黑色大铝散热器下方,排布两颗高速 1GS/s 12bit ADC 模数转换芯片、精密仪表放大器、低通抗混叠滤波电容电阻、高精度参考电压源,全部小型贴片器件,线路短而屏蔽,降低模拟信号损耗。
  2. 中部 FPGA 实时处理核心区
    圆形散热风扇正下方为大面积方形 BGA 封装专用 SS-OCT 成像 FPGA 芯片,板面丝印 Santec 定制型号,内置硬件加速成像算法;FPGA 周边环绕多颗 8GB DDR3 高速缓存内存颗粒,白色长方形存储芯片,整齐横向排列,用于缓存海量干涉原始采样数据,避免高速采样数据丢失。
  3. 右侧时钟与总线管理区
    风扇右侧独立分区,布置高精度恒温晶振、PCIe 总线信号转换芯片、电源管理 PMIC 模块、过流保护保险丝;板卡右上角粘贴长条白色纸质设备参数铭牌,完整印刷:型号 HAD-5200B-S、双通道 1GS/s、12bit 分辨率、PCIe Gen2 x8、设备唯一序列号、工作电压、激光成像设备安规认证、原厂产地。
  4. 供电与校准焊盘区
    PCB 底边、侧边预留多组镀金测试焊盘、校准电阻插座、外置辅助供电焊点,出厂时完成光路匹配校准,封闭保护,日常使用无需触碰。
  5. 品牌标识印刷
    PCB 绿色基板空白区域激光蚀刻小型红色圆形 Santec 品牌 Logo,搭配白色丝印 “HAD-5200B Series DAQ Board” 型号文字,区分第三方通用采集卡。

四、散热、线缆、标识细节补充

  1. 主动风扇细节
    圆形黑色涡轮风扇外圈带一圈细密圆形通风孔,风扇卡扣为黑色塑料材质,两根细导线从风扇侧边引出,焊点包裹黑色热缩管绝缘,防止短路;风扇运行低噪音,长期连续采集无明显震动。
  2. 散热鳍片细节
    左侧被动铝合金散热器鳍片垂直均匀排布,鳍片间隙通透,无遮挡,依靠机箱内部风道自然对流散热,无额外噪音,适合低噪声生物实验室环境。
  3. 铭牌印刷完整信息
    右上角白色长条铭牌包含:完整型号 HAD-5200B-S、采样规格 1GS/s 12bit 2CH、模拟输出 ±4V 16bit 2CH、同步触发模式(软件 / 模拟 / 外部硬件触发)、总线规格 PCIe2.0 x8、序列号、CE/FCC 电磁兼容认证、Santec 原厂信息。

详细信息

一、整体外形、版型、基础材质与尺寸

  1. 整体轮廓
    整卡为长方形工业 PCIe 插卡,总长 212.5mm,板高 111.15mm,后端金属挡板向外延伸 20mm,裸板重量约 340 克。整体分为前后两段:后端黑色钢制 I/O 屏蔽挡板露出机箱外侧,主体绿色电路板完全置于机箱内部,底部是镀金 PCIe 金手指,用于插接电脑主板插槽。
  2. PCB 电路板基材
    基板采用加厚工业阻燃绿色阻焊 PCB,板面底色为均匀哑光草绿色,线路分区严格隔离模拟射频信号与数字高速总线,减少串扰噪声,适配 OCT 低噪声成像需求。板上密密麻麻排布贴片电阻、贴片电容、高精度运算放大器、恒温时钟晶振、BGA 封装 FPGA、DDR3 存储颗粒。所有元器件分区规整,模拟采集电路集中左侧,数字处理电路集中右侧,电源电路独立划分区域。
  3. 整体配色视觉体系
    主色调为 PCB 草绿、散热器哑光黑、风扇黑色、挡板哑光钢黑、存储芯片米白色、金手指金黄色,搭配白色纸质参数铭牌、红色 Santec 蚀刻 Logo,工业专业辨识度极强。

二、后端金属屏蔽挡板(机箱外露唯一接口区,从左至右依次拆解)

挡板为一体冲压成型冷轧钢板,表面哑光黑色静电喷涂,左右两端预留标准机箱固定螺丝孔,两颗银色小螺丝将挡板锁紧在 PCB 侧边,整块金属挡板全域接地,形成完整电磁屏蔽,隔绝光源、位移台、电机带来的干扰噪声。
接口从上到下、从左到右排布顺序:
  1. CH1、CH2 两路射频输入 SMA 母座
    垂直上下成对布置,标准 50Ω 屏蔽同轴接口,金属外圈与挡板导通接地,金色内芯接触探针,专门接收 BPD-200/BPD-200-HS/BPD-400 探测器背部 RF OUT 差分探测信号。上方 CH1 为主成像采集通道,下方 CH2 为辅同步参考通道;接口内壁镀金,损耗极低,适配 400MHz 以内高速射频信号。出厂标配黑色塑料防尘帽,闲置封堵端口防尘。
  2. DB9 9 针金属屏蔽串口
    两组 SMA 输入右侧为 D-Sub 工业串口,金属外壳全包屏蔽,用于外部硬件同步控制,可连接三轴电动位移台、产线 PLC、条码扫描器,实现样品移动与图像采集时序联动。
  3. AO1、AO2 两路模拟输出 SMA 母座
    DB9 串口右侧第二组垂直双 SMA 同轴接口,16bit 程控模拟电压输出,输出 ±4V 可调电压,可同步驱动 IFM-200 干涉仪电控延迟线、可调衰减器、偏振控制器,实现光路参数同步调控。
  4. 挡板细节
    钢板边缘无毛刺,开孔精准贴合各接口外轮廓,所有接口金属外壳相互连通并接大地,整套屏蔽结构大幅降低 OCT 成像背景噪声。

三、PCB 板面两大核心散热模组(整机最醒目特征)

本机搭配独立被动散热 + 主动风冷双散热结构,应对 1GS/s 双通道高速采样、FPGA 实时成像运算产生的大量热量,支持 24 小时不间断工业在线检测。

1. 左侧大面积铝合金被动散热器

位于 PCB 左上模拟前端区域,实心长方体铝合金材质,表层哑光黑色阳极氧化,正面布满垂直密集散热鳍片,鳍片间隙通透,依靠机箱内部空气自然对流散热。散热器底部紧贴两颗 1GS/s 12bit 高速 ADC 模数转换芯片、仪表放大电路、抗混叠滤波器件,及时导出模拟电路热量,避免温漂导致采样线性度劣化。散热器四角通过银色金属压片螺丝牢牢固定在电路板上,底部加装导热硅胶垫片贴合芯片,导热效率高,全程无噪音,适配生物实验室低干扰环境。

2. 右侧圆形涡轮主动散热风扇

安装在电路板中部 FPGA 芯片正上方,黑色塑料环形外框,外圈布满圆形通风进气小孔,中心内置微型静音涡轮电机;两根细红、黑色供电导线从风扇侧边引出,焊点包裹黑色热缩管绝缘,防止短路。风扇下方是超大 BGA 封装定制 OCT 专用 FPGA 芯片,内部集成硬件加速 FFT、重采样、色散补偿、断层图像重构算法。风扇持续向外排风,快速带走 FPGA 与周边 DDR3 缓存热量,长时间高负载采集不会出现降速、死机。风扇卡扣为黑色耐磨塑料,拆装方便,便于后期维护清灰。

四、板载各类元器件分区精细外观描述

  1. 模拟前端区(散热器下方)
    排布两颗双通道高速 ADC 芯片、超低噪声运算放大器、精密分压参考电压源、多层 LC 抗混叠滤波贴片元件,线路短且局部铺铜接地屏蔽,最大程度保护微弱干涉射频信号不被干扰。元件体积小巧,贴片整齐,焊点均匀光亮。
  2. FPGA 高速处理核心区(风扇下方)
    方形巨型 BGA 芯片,板面丝印 Santec 定制型号;芯片左右横向整齐排列多颗长方形米白色 DDR3 高速缓存颗粒,并行排布,用于实时缓存海量原始采样数据,防止高速数据流丢失。缓存芯片表面印刷容量规格标识,布局对称规整。
  3. 时钟与电源管理区(PCB 右上)
    独立隔离分区,内置高精度恒温低相噪晶振,提供稳定采样时钟;配套多组 PMIC 电源管理芯片、自恢复保险丝、滤波电感,为 ADC、FPGA、内存提供多路纯净稳压供电,抑制电源纹波干扰成像质量。
  4. 设备参数铭牌
    PCB 右上角粘贴长条白色纸质铭牌,印刷完整信息:型号 HAD-5200B、双通道 1GS/s 采样速率、12bit 垂直分辨率、双路 16bit 模拟输出、PCIe Gen2 x8 总线、设备唯一序列号、CE/FCC 电磁兼容认证、激光成像设备安规标准、Santec 原厂产地信息。
  5. 品牌丝印标识
    PCB 空白区域激光蚀刻红色圆形 Santec 经典 Logo,旁边白色丝印标注 “HAD-5200B Series OCT DAQ Board”,清晰区分市面通用第三方采集卡。
  6. 底部 PCIe 金手指
    板卡最下沿一整条连续镀金 PCIe x8 金手指,镀层厚实金黄,触点细密均匀,两端设计防呆缺口,防止反向插入烧毁电路;金手指负责和工控主板高速传输三维图像原始数据,带宽充足支撑高速 SS-OCT 实时成像。
  7. 测试校准焊盘
    PCB 侧边、底边预留多组镀金圆形测试焊盘、可调校准电阻插座,出厂完成光路匹配校准,日常使用无需触碰,仅原厂维修调试使用。

五、整机配套原厂配件外观

  1. 50Ω 低损耗双层屏蔽 SMA 同轴信号线 4 根,两端镀金 SMA 公头,分别适配两路输入、两路模拟输出接口,线缆外层黑色耐磨护套;
  2. DB9 串口通讯数据线,用于联动外部位移台、工业 PLC 控制系统;
  3. 防静电收纳泡沫盒、防静电手环、两颗机箱固定螺丝;
  4. 纸质配套资料:详细硬件操作手册、SCPI 程控指令文档、Windows/Linux 驱动安装光盘、出厂 ADC 线性度、同步时序校准原始测试报告;
  5. 可选配件:PCIe 延长转接卡、SMA 一分二信号转接线、工控机箱专用导风罩。
