产品型号：安捷伦 DSO-X93204A

促销价 45万元

产品详情

销售  /光通信仪器/光通信基础仪器/光可调谐滤波器

销售圣德科 MTF MEMS可调谐滤波器

浏览次数：57

晧辰自营，品质保证，配送快捷
点击这里>>了解回收业务详情

产品参数

选件 是否计量 发货周期 保修时间 成色
否 7天 90天 全新
所在地 机身号 状态 资料下载
深圳市 完好
价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-15
联系电话：0755-86016691

* 产品描述

一、通用封装主体外观（全系列共用）

1. 金属壳体工艺

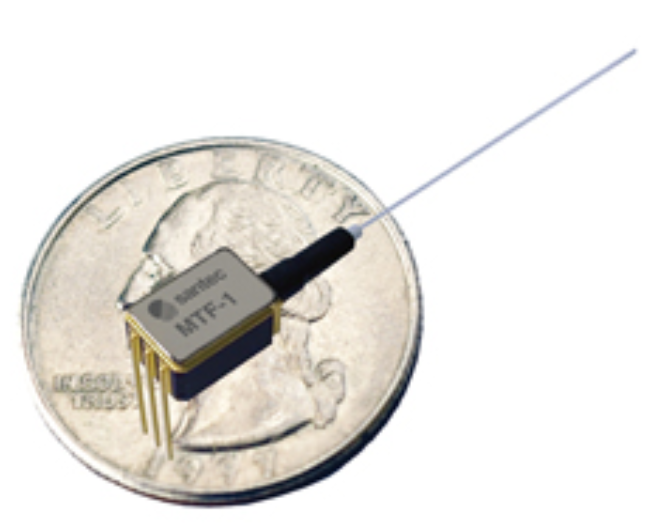

核心本体是小型矩形金属气密封装底座，主体侧壁为哑光深棕 / 黑色合金，四周一圈镀金金属包边，金属层抗氧化、气密性强，完全密封内部 MEMS 微镜芯片、分光光路，满足 GR-468 通信器件可靠性标准。
壳体尺寸极小，最小款仅 7.5×5.5×3.5mm，搭配硬币对比可直观体现微型化，无散热孔、无按键、无屏幕、无通讯网口，纯嵌入式器件。
顶面平整丝印：左上角红色 Santec 圆形品牌 Logo，中部印刷完整型号（MTF-1 / MTF-FT / MTF-VB），字体清晰耐磨，高温回流焊环境不会脱落。

2. 一侧：平行镀金电气驱动引脚

封装短边伸出 3 根平行直立镀金金属引脚，引脚通体亮金色镀层，用于 PCB 焊接供电控制：
  • MTF-1：12V 低压驱动引脚；
  • MTF-FT：17V 驱动引脚；
  • MTF-VB/MTF-Narrow/MTF-VOA：三引脚通用控制，分别对应供电、地、调谐控制信号。
    引脚根部黑色绝缘环氧密封，隔绝水汽、助焊剂，引脚硬度适中，可轻微整形适配光模块 PCB 焊盘。

3. 另一侧：单路光纤尾纤出线结构

封装长边引出单根单模裸光纤尾纤，分两种护套样式：
  1. 黑色橡胶缓冲护套款（MTF-1）：光纤根部黑色软橡胶应力缓冲套，降低拉扯断纤风险；
  2. 金属不锈钢过渡护套款（MTF-FT/VB/VOA/Narrow）：金属银色圆管过渡，耐高温回流焊场景使用。
    光纤外皮为透明涂覆层，最小弯曲半径仅 5mm，出厂为无接头裸纤，直接在光模块内部熔接入光路，不预装 FC/LC 连接器。

二、各细分型号外观细微区别

  1. MTF-1 基础款
    壳体标准尺寸，黑色橡胶光纤护套，三根镀金直引脚，平顶高斯滤波波形，12V 低电压驱动，初代标准 MEMS 滤波器。
  2. MTF-FT 高性能平顶款
    整机尺寸 7.5×5.5×3.5mm，金属银色光纤过渡套管，噪声抑制性能大幅提升，适配 800G/1.6T 高速相干光模块。
  3. MTF-VB 带宽可调款
    尺寸 9×5.5×3.5mm，壳体略长，支持波长、带宽独立连续调谐，金属光纤护套，三根标准镀金引脚，适配多速率可调信号滤波。
  4. MTF-VOA 滤波 + 衰减一体化款
    7.5×5.5×3.5mm 小型封装，集成可调光衰减功能，外观与 MTF-FT 高度相似，壳体印刷型号 MTF-VOA，单光纤输出、三驱动引脚。
  5. MTF-Narrow 50GHz 超窄带宽款
    加宽金属封装壳体，窄带滤波专用，金属光纤过渡护套，引脚布局与全系通用，用于光通道监测 OCM、光谱分析系统。

更多>>

详细信息

一、核心金属气密封装基座（全系通用主体）

  1. 材质与成型工艺
    主体为矩形合金金属底座，基底是哑光深黑色防锈合金，四周环绕一圈连续电镀亮金色封边，封边无断点，实现内部光路完全气密隔绝，阻挡水汽、粉尘、助焊剂侵蚀内部 MEMS 微镜与光栅耦合光路，满足通信设备 GR‑468 长期可靠性标准。
    金属壳体表面细腻哑光，不反光、不易留指纹，整体棱角做微米级微倒角打磨，无锋利金属毛刺，回流焊高温环境下不会划伤周边 PCB 线路与光纤涂层。
    不同子型号尺寸有区分：最小 MTF‑FT 窄带款仅 7.5mm×5.5mm×3.5mm；带宽可调 MTF‑VB 长度增加至 9mm，厚度保持统一 3.5mm，整体尺寸均小于一元硬币，微型特征极强。
  2. 顶面印刷标识细节
    封装顶面平整区域采用耐高温激光蚀刻印刷，不会因焊接高温褪色脱落：
    左上角小型红色圆形 Santec 品牌 Logo，红底白色图案；
    Logo 右侧加粗黑色字体刻印对应完整型号 MTF‑1 / MTF‑FT / MTF‑VB / MTF‑Narrow / MTF‑VOA；
    型号下方一行小字标注适用工作波段（C 波段 / C+L 波段）、滤波功能类型；
    最底部刻印单独出厂序列号，每一颗器件编码唯一，用于溯源校准参数。
  3. 壳体内部结构外观（外部不可见）
    壳体完全密封不可拆分，内部集成单片 MEMS 硅基微反射镜、准直耦合透镜、窄带光栅分光光路，外部无任何开孔、散热槽、调节窗口，纯密封一体化设计。

二、短边一侧：镀金电气驱动引脚阵列

封装短端面垂直伸出三根平行等距金属信号引脚，为整机唯一电控接口：
  1. 引脚材质与镀层
    单根引脚基材为高硬度铜合金，整体加厚电镀亮金色抗氧化层，镀层均匀光亮，长期存放不易氧化发黑，导电稳定性高，适配自动化贴片焊接工艺。三根引脚功能固定：电源驱动、接地、调谐控制信号。
  2. 结构与密封细节
    引脚根部被黑色高绝缘环氧树脂完全灌封填充，无缝封堵金属壳体出线缝隙，杜绝水汽顺着引脚渗入内部光学腔；引脚出厂为标准平直形态，可轻微手工折弯调整高度，适配光模块内部高低落差 PCB 焊盘，弯折极限角度内不会断裂。
  3. 型号细微差异
    全系引脚间距、粗细完全统一，仅 MTF‑VOA 滤波衰减一体化型号引脚承载电流规格更高，金属芯略微加粗，肉眼区分不明显，仅标识铭牌标注区分。

三、长边另一侧：光纤裸尾纤出线结构

封装长端面引出单根单模光纤裸线束，分为两种护套结构，不同型号搭配不同护套，视觉区分清晰：

1. 黑色橡胶缓冲护套（MTF‑1 标准版）

光纤与金属壳体衔接处一体注塑成型黑色软性橡胶缓冲套，橡胶质地柔软有弹性，呈喇叭状过渡，大幅缓冲装配拉扯、设备震动带来的光纤应力，避免光纤根部断纤。光纤向外延伸为透明丙烯酸涂覆层裸纤，无任何 FC、LC、SC 连接器，预留标准固定长度，供客户在光模块腔体内部直接熔接光路；光纤最小弯曲半径仅 5mm，可小角度盘绕收纳在狭小模块内腔。

2. 不锈钢金属过渡护套（MTF‑FT、MTF‑VB、MTF‑Narrow、MTF‑VOA 高性能款）

替换橡胶套为银色不锈钢细圆管护套，金属套管硬度更高、耐高温，可承受回流焊高温环境，适配 800G/1.6T 高速 DCO 相干光模块高温装配流程；金属套管内部填充柔性缓冲树脂，兼顾耐高温与防断纤作用，外部光纤同样为无接头透明裸纤。

四、各子型号外观差异化细节

  1. MTF‑1 基础通用款
    标准 7.5mm 短壳体、黑色橡胶光纤护套、三根平直镀金引脚，壳体顶面仅标注型号与波段，无额外功能标注，12V 低驱动电压，用于普通可调滤波场景。
  2. MTF‑FT 平顶高性能款
    7.5mm 标准微型尺寸、银色不锈钢光纤护套，顶面额外刻印 “Flat Top” 小字标识，滤波波形平顶平坦度更高，低噪声设计，面向超高速相干传输模块。
  3. MTF‑VB 波长带宽双可调款
    壳体加长至 9mm，外观狭长，不锈钢金属光纤护套，顶面印刷 “Wavelength & Bandwidth Variable” 字样，支持独立连续调节中心波长与滤波带宽，适配多速率灵活滤波系统。
  4. MTF‑Narrow 超窄带宽款
    7.5mm 壳体，金属光纤护套，顶面标注 Narrow Band 标识，内部窄带光栅光路，壳体金色封边宽度略宽，用于光通道监测、光谱采集设备。
  5. MTF‑VOA 滤波衰减集成款
    7.5mm 小型封装，不锈钢护套，顶面刻印 VOA 字样，单器件同时集成可调滤波 + 可调光衰减功能，引脚金属基材加粗，适配功率同步调控场景。

更多>>
