产品型号：安捷伦 DSO-X93204A

促销价 45万元

产品详情

销售  /光通信仪器/光通信基础仪器/探测器

销售圣德科 UTP-1/24 终极抽头光电探测器

浏览次数：66

晧辰自营，品质保证，配送快捷
点击这里>>了解回收业务详情

产品参数

选件 是否计量 发货周期 保修时间 成色
否 7天 90天 全新
所在地 机身号 状态 资料下载
深圳市 完好
价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-15
联系电话：0755-86016691

* 产品描述

一、整体封装尺寸与金属主体

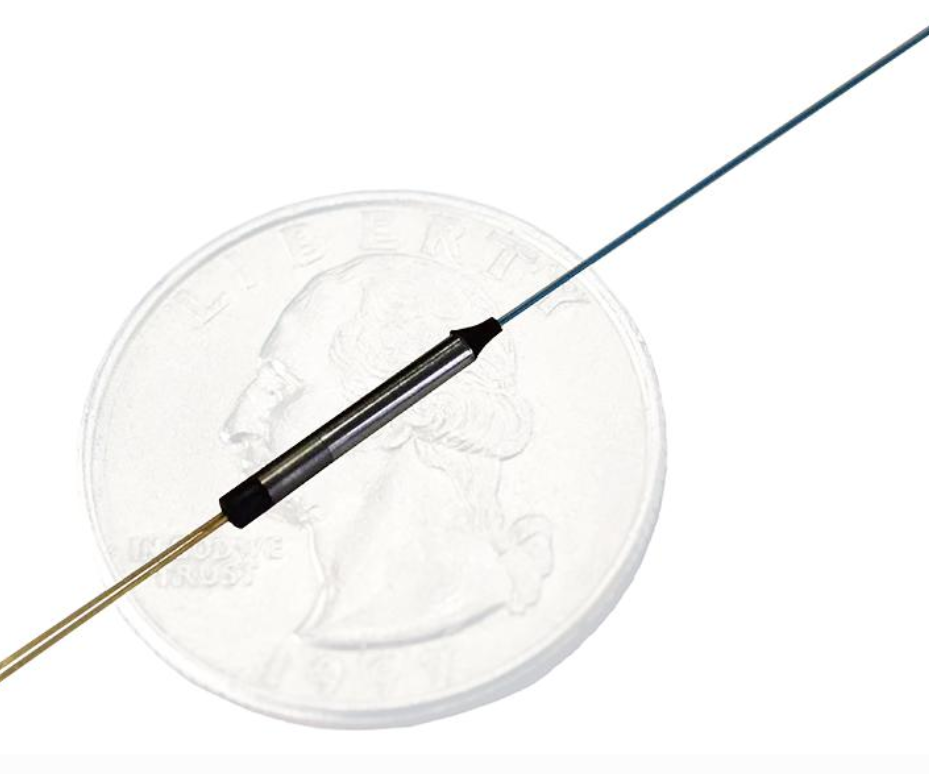

UTP‑1 是超小型圆柱金属封装无源分光抽头探测器，整体尺寸直径 1.8mm、长度 14mm，通体哑光不锈钢金属圆管外壳，管壁薄而精密，接缝无缝密封，满足通信器件 GR‑468 高可靠标准。
金属筒表面细腻哑光，无反光镀层，耐温、抗震动、防水汽渗透，适配光模块内部密闭狭小空间；圆筒两端做阶梯收口过渡，无尖锐毛刺，可直接嵌入 SFP/QSFP/FPx 光模块腔体。
整体体积仅为前代 MTP‑1 的 1/5，硬币对比可直观体现极致微型化，属于纯器件，无机箱、屏幕、按键、电源接口。

二、两端分体引出结构（两大核心出线）

1. 光纤尾纤端（信号光路侧）

圆筒一端收口引出蓝色涂覆层双芯保偏 / 单模光纤，光纤外皮浅蓝色特氟龙涂层，柔韧性极强，最小弯曲半径仅 5mm，弯折不会产生额外损耗；光纤根部配有黑色橡胶缓冲应力护套，包裹金属收口位置，缓解拉扯、震动带来的断纤风险。
光纤为无接头裸尾纤设计，出厂预留标准长度，供客户在模块内部熔接或跳线对接，无 FC/LC/SC 法兰端口。

2. 电气金引脚端（光电信号输出侧）

圆筒另一端伸出两根平行镀金金属细引脚，阳极、阴极独立分开，单根引脚直径 0.25mm，通体亮金色抗氧化镀层，导电稳定。
引脚平直标准款可直接贴片焊接 PCB；支持定制折弯引脚版本，适配模块内不同高度焊盘布局；引脚根部黑色绝缘封胶密封金属筒内部，隔绝湿气、粉尘侵入分光光路与 PD 芯片。

三、表面标识与工艺细节

金属圆筒侧壁无印刷丝印，型号、批次、波长参数印刷在配套防静电包装袋标签；内部集成分光抽头耦合光路 + PIN 光电二极管一体化封装，外部无任何拆分缝隙。
整器件无散热孔、无拓展接口、无操作部件，完全无源，依靠光纤传输光信号、金引脚输出电流监测信号。

更多>>

详细信息

一、主体金属圆筒壳体

UTP-1 属于微型分立无源光电器件，核心本体是一根精密不锈钢圆柱形金属封装管，整体呈细长直筒造型，外径 1.8mm，总长 14mm，整体尺寸微小，可直接嵌入各类高速光模块内腔。
筒身采用哑光雾面不锈钢材质，无镜面反光，表面经过钝化防锈处理，耐高低温、耐潮湿、抗震动冲击，完全满足通信器件可靠性标准。筒身管壁厚度均匀，两端采用阶梯式收口缩径工艺，收口处无缝密封，无任何细小缝隙，能够隔绝水汽、粉尘侵入内部耦合分光光路与 PIN 光电芯片。筒体所有边缘、收口位置全部做微倒角打磨，无尖锐金属毛刺，装配时不会划伤配套光纤与 PCB 线路。
筒身外壁无丝印、无雕刻文字，型号、波长规格、分光比、生产序列号全部印刷在外部防静电包装标签上，本体保持极简光滑金属外观。整体无散热孔、无开关、无通讯接口、无操作结构，纯无源器件，无需外接电源供电。

二、一端：蓝色特氟龙光纤尾纤出线结构

圆筒其中一侧阶梯收口处引出单模 / 保偏双芯光纤线束，光纤外层包裹浅蓝色耐高温特氟龙涂覆层，涂层触感顺滑，耐化学腐蚀、耐高温焊接环境，光纤最小弯曲半径仅 5mm，反复弯折不会出现损耗突变、断纤问题。
光纤与金属筒收口衔接位置配有一体成型黑色软橡胶应力缓冲护套，橡胶套紧紧包裹金属筒边缘与光纤根部，形成柔性过渡结构，缓冲搬运、装配拉扯、设备震动带来的应力，避免光纤根部断裂。
出厂光纤为无接头裸尾纤形式，预留标准固定长度，无 FC、LC、SC、MPO 等任何光纤连接器，用于客户在光模块内部直接熔接光路或对接内部波导结构；线束出厂预盘小半径圆环，配套硅胶套管保护弯折区域。

三、另一端：镀金电气信号引脚

金属圆筒另一侧伸出两根平行独立金属信号引脚，为光电监测电流输出端。单根引脚直径 0.25mm，通体电镀加厚亮金色抗氧化镀层，导电性能稳定，不易氧化发黑。两根引脚平行等长、间距固定，分为阳极、阴极两路输出。
引脚根部使用黑色高绝缘环氧树脂完全密封填充，封堵金属筒内部空腔，隔绝湿气、助焊剂、粉尘；引脚分为平直标准款与折弯定制款，平直引脚可直接贴片焊接在光模块 PCB 焊盘，折弯款适配模块内部高低落差安装空间。引脚质地坚硬，可轻微整形调整角度，不会轻易折断。

四、全套配套配件外观

  1. 独立黑色防静电真空密封包装袋，袋面印刷红色 Santec 圆形 Logo、UTP-1 型号、波段规格；
  2. 硅胶光纤保护套管，套在光纤弯折段，降低应力损伤；
  3. 纸质出厂校准报告，记录分光比、插入损耗、方向性、响应线性度等光学参数；
  4. 绝缘高温隔离贴纸，焊接时隔离金属筒体，防止 PCB 短路。

Santec UTP-24 24 通道阵列式抽头光电探测器 超详细外观描述

一、黑色阻燃塑料集成基座

UTP-24 为高密度多通道集成阵列器件，主体是一块方正矩形黑色 ABS 阻燃塑料底座，整体棱角分明，外壳为哑光磨砂质感，不易沾指纹、耐高温回流焊环境，具备绝缘阻燃特性。
底座整体厚度适中，四周外壁设计小型定位卡槽、卡扣凸点，可直接卡入光模块内部金属支架、PCB 限位槽完成固定装配。底座正面平整区域粘贴一张长方形白色规格标签：左上角印有红色圆形 Santec 品牌标识，中部加粗黑色字体印刷型号 UTP-24，下方小字标注 24 通道、工作波长范围、通信行业可靠性认证标识，油墨附着力强，长期高温环境不会脱落模糊。
底座腔体内部独立分隔 24 路光路，通道之间光学完全隔离，无串扰；底座接缝填充黑色密封树脂，整体防尘防潮。基座无开孔、无散热格栅，无源低功耗无需散热结构。

二、单侧 24 通道平行光纤裸线束

基座其中一条长边，整齐引出 24 根平行排布的光纤裸尾纤，光纤外层是透明缓冲涂层，线束出厂经过定型处理，光纤之间平行无交叉、无缠绕，线束根部统一收拢，搭配束线卡扣规整固定。
每一路光纤对应内部一套独立分光抽头耦合光路与 PD 芯片，24 通道完全独立工作。光纤末端无任何连接器，全部为裸纤输出，面向客户多芯 MPO 阵列、片上波导、多通道耦合光路熔接集成使用；光纤涂层柔软，允许小幅弯折布线。
