销售爱德万 WEL5200 光声超声双模态显微镜 （无损、无侵入性的皮肤血管三维成像）

浏览次数：51

晧辰自营，品质保证，配送快捷
点击这里>>了解回收业务详情

产品参数

选件 是否计量 发货周期 保修时间 成色
否 7天 90天 全新
所在地 机身号 状态 资料下载
深圳市 完好
价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-15
联系电话：0755-86016691

* 产品描述

一、产品概述

WEL5200 是爱德万（ADVANTEST）自研无创无侵入活体皮肤三维成像设备，融合光声成像 + 高频超声双模态同步检测技术，无需造影剂、无电离辐射，仅清水作为耦合介质，可一次性获取皮肤分层组织结构、皮下微血管、黑色素分布三维影像，曾斩获日本激光学会产业奖，主打医美功效评价、皮肤科基础科研、皮肤生理学定量检测场景ADVANTEST ...。

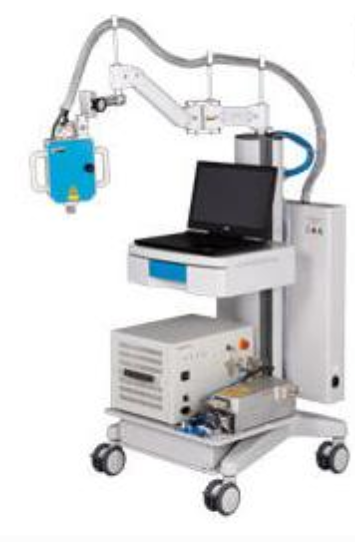

整机采用带滚轮移动推车 + 多关节可伸缩扫描悬臂一体化设计，可灵活扫描面部、四肢、躯干各类人体皮肤区域，配套专用三维成像分析软件，同步输出二维断层图与可旋转 3D 重建模型，精准量化血管密度、管径、血氧饱和度、黑色素含量等关键指标ADVANTEST ...。

二、核心技术特点

  1. 双模态同步成像
    • 超声成像：依靠组织软硬差异，清晰还原表皮、毛孔、皮脂腺、真皮层完整解剖结构；
    • 双波长光声成像：依据血红蛋白、黑色素光学吸收特性，单独勾勒皮下微血管网络，自动测算血管血氧饱和度，区分色素与血管信号干扰ADVANTEST ...。
  2. 完全无创免标记
    不注射造影剂、无激光灼伤风险，仅涂抹清水耦合，人体活体长时间反复检测无刺激，适配长期对照试验。
  3. 微米级高精度扫描
    支持 15μm/30μm 两种扫描步进；成像面积可选 6×6mm、9×9mm，最大穿透深度 3mm，覆盖表皮至真皮深层；最小扫描时长仅 70 秒，兼顾精度与检测效率。
  4. 灵活便携机身设计
    静音万向轮推车便于诊室、实验室移动；多旋转金属悬臂任意调节探头角度，适配凹凸面部、关节等复杂皮肤区域。
  5. 专业三维量化分析软件
    实时展示二维分层断层图像，自动重建皮肤三维模型；支持血管参数统计、前后测试样本对比、成像数据导出与标准化检测报告生成。

三、关键规格参数

  • 成像深度：最大 3mm
  • 扫描区域：6×6mm / 9×9mm
  • 扫描步距：15μm / 30μm
  • 光声双波段：532/556nm、575/650nm 双版本可选
  • 超声传感器：500MHz 高频定制探头
  • 单次扫描耗时：70s～420s（随扫描面积 / 精度调整）ADVANTEST ...

更多>>

详细信息

一、产品整体概述

WEL5200 是日本爱德万 ADVANTEST 依托精密光电测量技术打造的活体皮肤无创三维成像科研系统，商品名 Hadatomo™ Z，融合同步光声成像 + 高频超声双模态检测架构，专门用于人体皮肤无侵入、无电离辐射、免造影剂三维扫描，一站式同步获取皮肤解剖结构、皮下微血管网络、黑色素分层分布、血氧功能参数，是医美功效评价、皮肤科基础科研、皮肤生理学定量分析标准化设备ADVANTEST ...。
整机一体化推车集成光路、电路、脉冲激光、信号采集单元，搭配多自由度机械扫描探头与专属 Euclid 三维分析软件，仅清水作为耦合介质即可对人体面部、四肢、躯干等各类皮肤区域反复长期检测，无刺痛、无灼伤风险，可输出二维断层切片与可旋转三维重建模型，实现微观皮肤组织可视化量化分析ADVANTEST ...。
本设备定位科研实验仪器，不属于临床医疗器械，面向高校实验室、美妆研发企业、皮肤病研究所、第三方检测机构使用ADVANTEST ...。

二、核心成像工作原理

1. 超声成像（提供皮肤解剖结构）

依靠人体不同组织声阻抗差异，高频超声探头发射、接收回波信号，还原表皮、角质层、毛孔、皮脂腺、真皮、皮下组织完整分层轮廓，清晰展示皮肤肌理、厚度、组织形态等结构性信息。

2. 双波长光声成像（提供血管、色素功能信息）

基于光声效应：纳秒级脉冲激光照射皮肤，血红蛋白、黑色素吸收光能产生瞬时热膨胀，生成微弱超声波，由同一探头同步采集信号重建功能图像：
  • 血红蛋白特异性吸收：勾勒完整皮下毛细血管，测算血管密度、管径、血氧饱和度；
  • 黑色素选择性吸收：精准定位表皮、真皮层色素沉淀、色斑分布；

3. 双模态同步融合优势

同一视场下同时采集结构影像与功能影像，软件自动叠加匹配，区分组织形态与血管色素信号，解决单一成像模式无法同步看结构 + 微循环的行业痛点。

三、硬件整机结构与外观细节

整机尺寸：610 (W)×730 (D)×1400 (H) mm，整机自重≤135kg，一体式白色静音推车机柜，配备 4 把带锁止功能万向滚轮，方便实验室、检测室移位固定ADVANTEST ...。
机柜分层模块化布局：
  1. 下层封闭主机仓
    内置双波长脉冲激光器、高速信号采集卡、电源模块、光路调节单元、散热系统；机身侧面印有红色 ADVANTEST 品牌标识、设备铭牌、序列号、安全警示标识；侧边长条通风格栅保障 7×24 小时连续运行散热稳定。
    激光脉冲指标：脉冲宽度＜10ns，单波长重复频率 1000Hz；提供两种激光波段方案可选：532/556nm（侧重血管血氧）、575/650nm（侧重黑色素色素检测），激光安全等级 3BADVANTEST ...。
  2. 中层操作平台
    平整防滑台面，用于放置配套控制电脑、鼠标、耦合清水耗材、一次性隔离膜；预留 USB3.0 高速数据传输接口，连接探头采集图像数据。
  3. 上部多关节柔性机械悬臂
    轻量化金属多旋转臂杆，支持前后伸缩、高低升降、360° 多角度转向，适配额头、眼周、关节、手臂等凹凸不规则皮肤区域，定位稳定无抖动。
  4. 双模态一体化扫描探头（核心测量端）
    悬臂末端蓝白一体式探头，集成激光发射窗口 + 定制高频超声传感器；测量端面平整，检测时仅涂抹清水耦合，无需凝胶、造影药剂；柔性屏蔽信号线随悬臂自由活动，无拉扯卡顿。
