销售SYCATUS A0070A 光频测试系统（激光雷达）

浏览次数：43

晧辰自营，品质保证，配送快捷

点击这里>>了解回收业务详情

产品参数

选件	是否计量	发货周期	保修时间	成色
	否	7天	90天	全新
所在地	机身号	状态	资料下载
深圳市		完好	点击下载

价格：电议

邮件咨询

加入收藏

加入购物车

更新日期：2026-07-15

联系电话：0755-86016691

* 产品描述

一、产品概述

A0070A 是 Sycatus 专为 FMCW 激光雷达调频光源开发的一体化光频测量系统，采用无参考延迟自外差干涉架构，搭配频谱分析仪即可完成调频激光器全参数检测，针对车载、工业激光雷达 ITLA 可调谐光源研发与产线批量测试设计，可精准表征线性调频光频信号特征。

二、核心测试能力

调频线性度、调频斜率、峰值频偏、扫频带宽实时测量；
光频噪声、残余相位噪声、调频失真定量分析；
支持三角波、锯齿波等雷达常用调制波形解析；
覆盖 1520–1620nm 通信 / 车载激光波段，适配窄线宽调频光源。

三、系统组成

整机由 A0070A 干涉主机 + 信号 / 频谱分析仪、配套测试软件构成，单路光纤输入，无需外部参考光源，搭建简单。

四、应用场景

车载 FMCW 激光雷达光源研发标定、激光器出厂产线检测、调频光源失真与噪声缺陷筛查、雷达测距性能仿真验证。

五、产品优势

无需高稳定参考激光器，系统成本更低；实时动态光频波形可视化，测量响应快，支持自动化产线程控测试。

更多>>

详细信息

一、产品整体概述

SYCATUS A0070A 是日本 SYCATUS 专为FMCW 调频连续波激光雷达研发的专用光频率分析仪，2023 年正式推出，核心解决车载、工业测距雷达调频光源动态光频特性测试难题，采用自研无参考延迟干涉架构，可像电示波器一样实时时域观测激光调频波形，完全分离光频调制与光强调制干扰，是激光雷达激光器研发、模组产线质检的标准化核心设备SYCAT...。

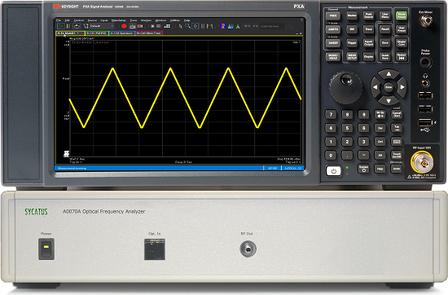

整套系统由两部分构成：下层 A0070A 干涉主机、上层搭配 Keysight PXA/X 系列信号 / 频谱分析仪，配套原厂自动测试软件；无需额外高稳定参考激光器，光路免复杂校准，光纤接入待测光源即可立刻出波形，兼顾实验室深度标定与产线自动化批量检测，还可与同品牌 A0010A（RIN 噪声）、A0040A（光频噪声 / 线宽）共用同一台信号分析仪，一套主机完成激光器全部光学噪声 + 调频性能检测，降低设备投入成本。

二、核心测量原理与独家技术

设备搭载自研调频 - 频偏分离干涉光路，区别传统延迟自外差、边带滤波方案：

输入待测调频激光后，内部干涉单元仅提取光频率变化分量，完全屏蔽激光器直调带来的光强起伏干扰，不会因 AM 调幅失真影响频偏、线性度测量结果；
无需提前光路调谐、光路校准，光纤插好即刻显示时域调频曲线，大幅缩短调试时间；
内置高线性干涉延迟结构，超大频偏量程下保持测量线性，微小调频失真、频率抖动均可精准捕捉；
低本底跟踪噪声，波形无需多次平均即可清晰观测，高速重复调制信号测量无失真、无拖尾。

三、关键硬件规格参数

工作波长区间：1520 nm ~ 1620 nm，覆盖主流 1550nm 车载 FMCW 激光雷达波段，兼容工业红外测距光源；
调制重复频率上限：最高 370 kHz，适配高低速三角波、锯齿波调频光源；
可测峰峰值光频偏差
- 10 kHz 调制速率：最大 560 GHz p-p；
- 100 kHz 调制速率：最大 56 GHz p-p；
接口配置：前面板光纤输入接口、同步触发输出端口、电源开关；单通道光纤输入，适配标准单模光纤；
硬件兼容性：可独立使用，也可集成至 A0040A 光频噪声测试主机，实现线宽 + 调频一体化检测；适配全系列是德 X/PXA 信号分析仪；
工况稳定性：工业级机箱，支持长时间 7×24 小时连续产线运行，测量重复性高。

四、全维度测试功能（时域 + 频域双模式）

1. 时域波形观测（核心优势）

实时还原激光器完整三角波 / 锯齿波调频全过程，屏幕直观输出连续光频变化曲线，直接量化雷达测距核心指标：

峰值调频频偏、实际扫频带宽、调频斜率；
调频线性误差、非线性失真度；
调制上升 / 下降沿畸变、拐点频率抖动；
调频周期一致性、重复调制漂移。

2. 频域频谱噪声分析

同步输出光频调制频谱，解析调频伴随噪声：

调频残余相位噪声、白噪声基底；
调制谐波失真、杂散频点幅值；
温度、电流引发的慢频漂分量。

3. 自动化分析与数据输出

配套专用测试软件自动计算、导出量化报表：线性度误差、最大频偏、失真系数、噪声功率谱密度；支持 SCPI 程控指令，集成自动化测试平台，实现无人值守批量模组检测。

五、产品核心优势

光频 / 光强信号完全分离：解决半导体激光器直调同时产生调频 + 调幅、传统设备测量误差大的行业痛点；
免参考光源、免光路校准，开机即用，大幅降低操作门槛与光路维护成本；
超大频偏测量范围，覆盖长距车载雷达大带宽调频需求；
实时波形可视化，研发阶段可快速定位调频失真、抖动缺陷，缩短激光器调试周期；
软硬件一体化兼容，可与 RIN、线宽测试系统共用分析仪表，一站式完成激光器全部光学性能评估；
测量响应速度快、重复性优异，满足产线大批量出厂质检节拍要求。

六、典型应用场景

车载 FMCW 激光雷达光源研发：ITLA 可调谐激光器、直调 DFB 调频芯片线性度、频偏、噪声标定，优化测距精度；
工业红外调频测距模组质检：安防、自动化设备测距光源出厂一致性检测；
激光器失效缺陷筛查：识别电流 / 温度导致的调频漂移、非线性畸变、高频噪声超标等不良品；
雷达系统性能仿真验证：通过调频波形参数反演雷达测距误差、最大测距范围；
高校 / 科研实验室：调频光频调制机理、窄线宽调频光源基础研究。
