浏览次数：78
| 选件 | 是否计量 | 发货周期 | 保修时间 | 成色 |
|---|---|---|---|---|
| 否 | 5天 | 90天 | 8成新 | |
| 所在地 | 机身号 | 状态 | 资料下载 | |
| 深圳市 | 完好 |
产品描述：

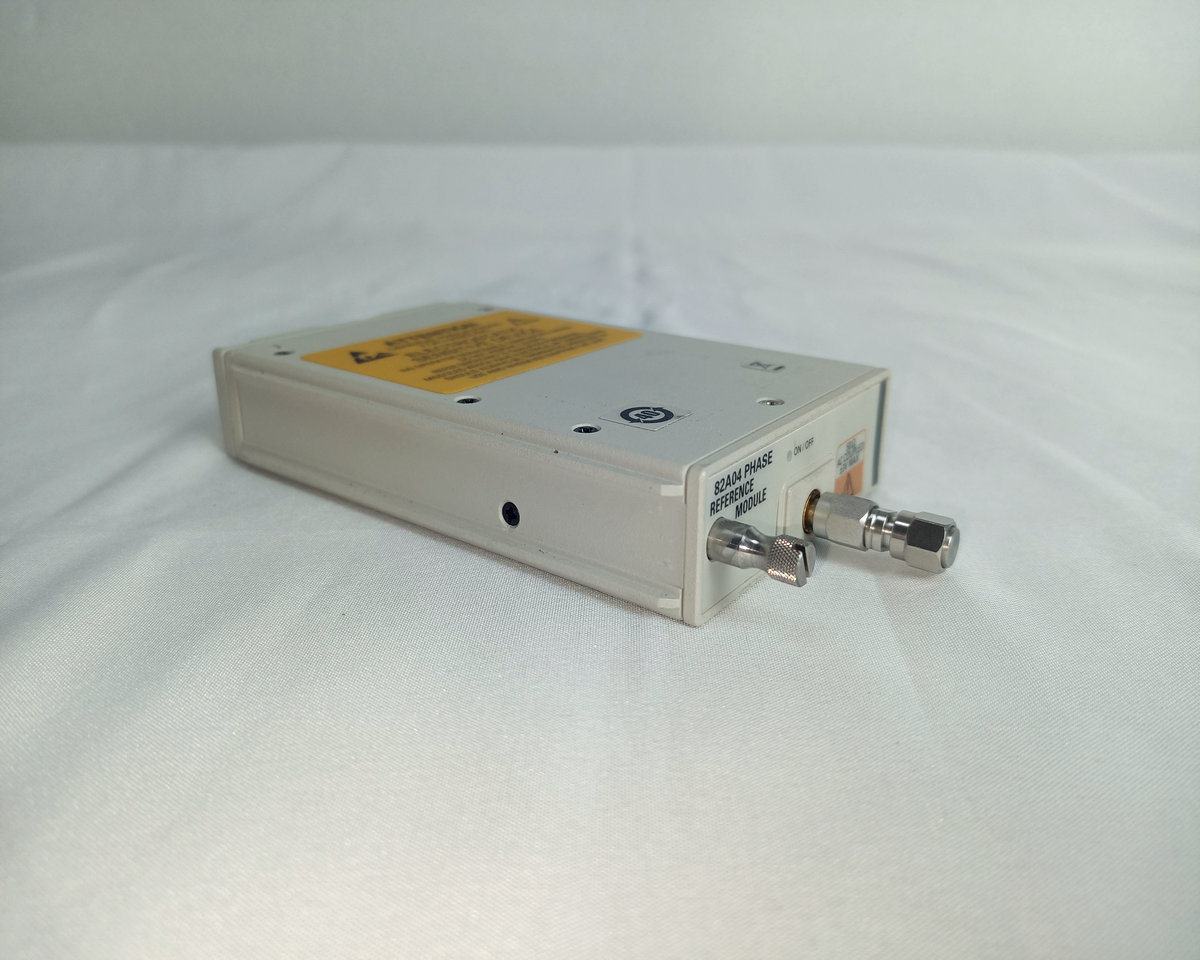

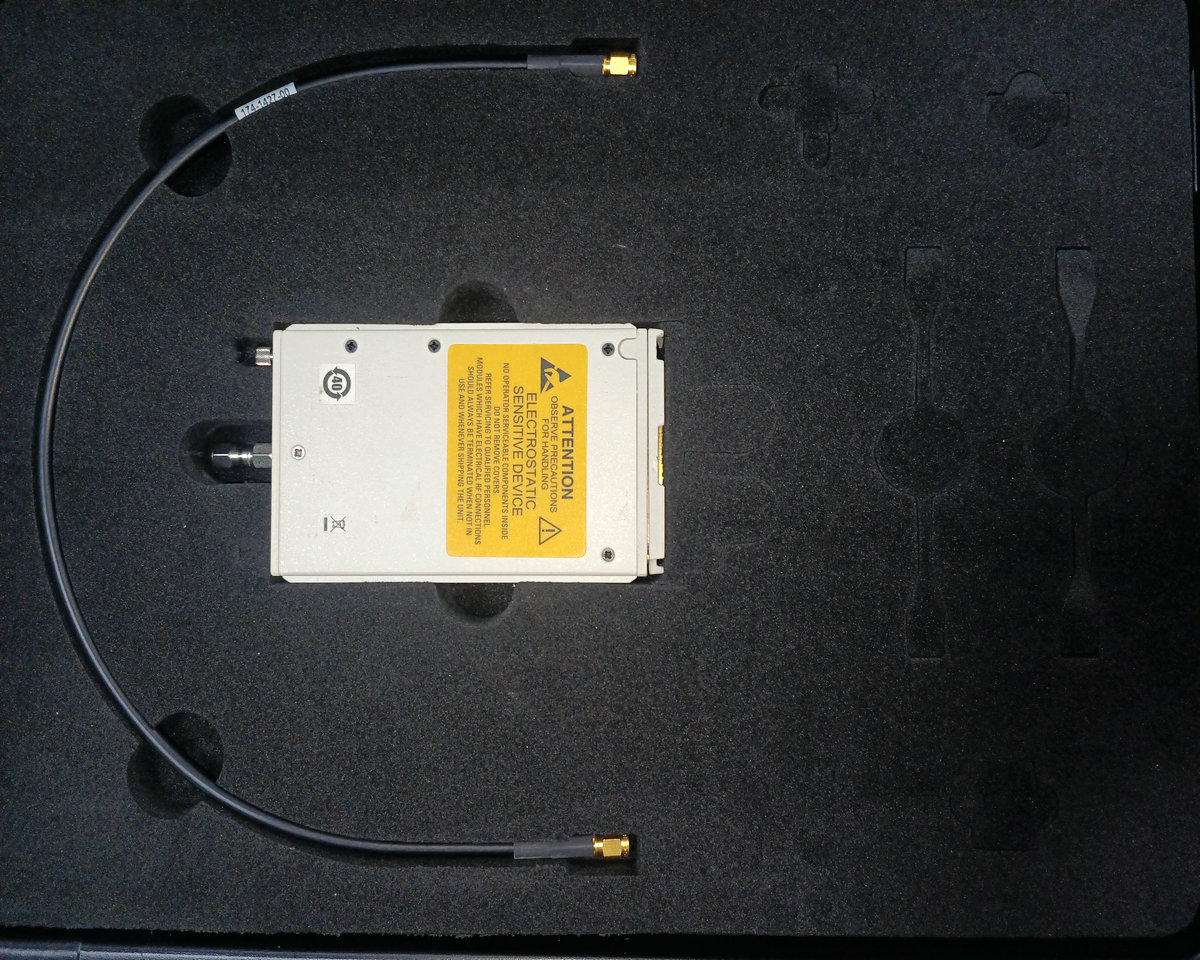

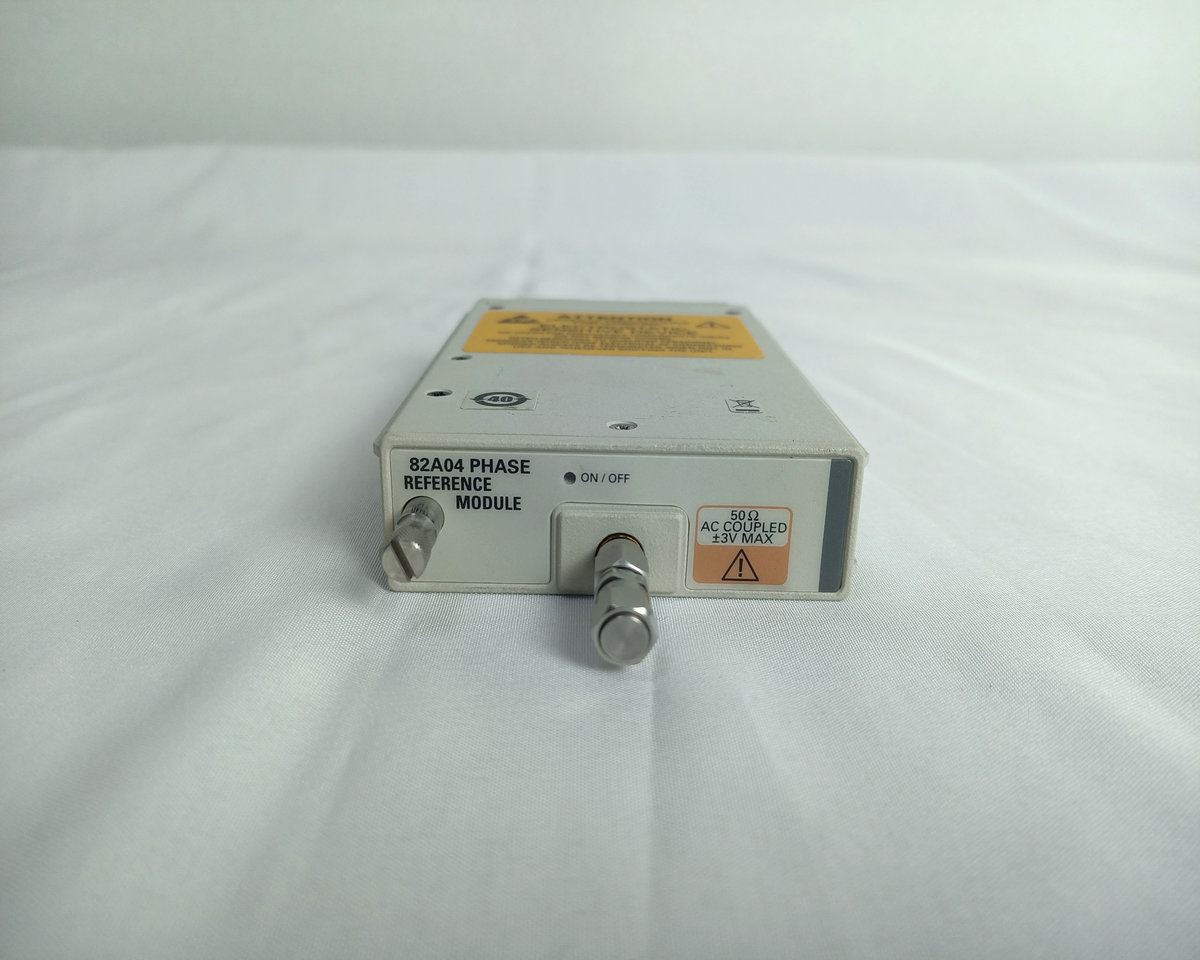

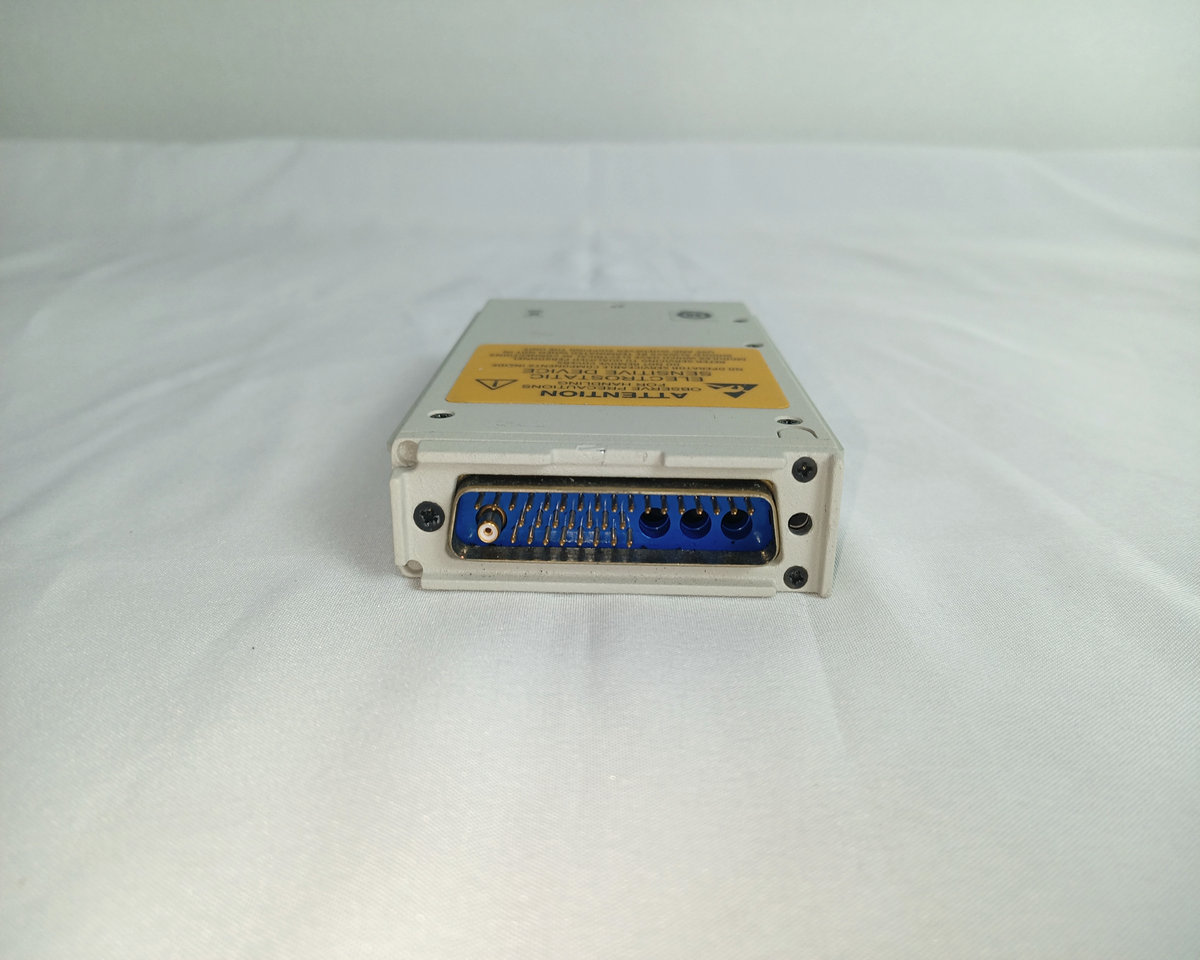

泰克 82A04 相位参考模块通过向主机提供极低抖动/漂移的采样位置信息，扩展了 DSA8300*1 数字串行分析仪采样示波器主机的功能。该采样位置信息基于用户提供给泰克 82A04 输入的时钟相位。使用基于时钟信号的样本位置信息的好处是双重的 的极低抖动以及无触发收购的可能性。典型应用是在高速通信设备和系统以及类似领域中采集和分析超高速光学和电信号。Tektronix 82A04 与 DSA8300 一起以新颖的方式实现了相位参考时基功能，使用户可以自由地选择时基和采集模式，而不会受到任何影响;可以容纳工作范围内的任何相位参考频率，甚至 FrameScan 等高级功能也仍然可用。DSA8300 的每个采集槽采用单独的 DSP 架构，使相位参考模式下的采集速率达到 40 kS/s*2 以上。
特点：
极低的抖动 <200fs
操作灵活 触发 无触发（自由运行）采集 无触发信号
支持增强型采集模式 （FrameScan®）宽频率范围 2 GHz - 60 GHz
小型模块实现允许：使用模块延长器电缆将 6 个其他通道放置在靠近 DUT 的位置上进行采集
快速的获取率
The Tektronix 82A04 Phase reference module extends the capabilities of the DSA8300*1 digital serial analyzer sampling oscilloscope host by providing the host with very low jitter/drift sampling position information. This sampling position information is based on the clock phase provided by the user to the Tektronix 82A04 input. The benefits of using sample position information based on clock signals are twofold: very low jitter and no possibility of triggering acquisition. Typical applications are the acquisition and analysis of ultra-high-speed optical and electrical signals in high-speed communication devices and systems and similar fields. Tektronix 82A04, together with DSA8300, implements the phase reference time base function in a novel way, allowing users to freely choose the time base and acquisition mode without any influence; It can accommodate any phase reference frequency within the operating range, and even advanced features such as FrameScan are still available. Each acquisition tank of the DSA8300 uses a separate DSP architecture, enabling the acquisition rate to reach more than 40 kS/s*2 in phase reference mode.
