浏览次数：557
| 选件 | 是否计量 | 发货周期 | 保修时间 | 成色 |
|---|---|---|---|---|
| 否 | 1-4周 | 12- | 8成新 | |
| 所在地 | 机身号 | 状态 | 资料下载 | |
| 深圳市 | 完好 |
描述：

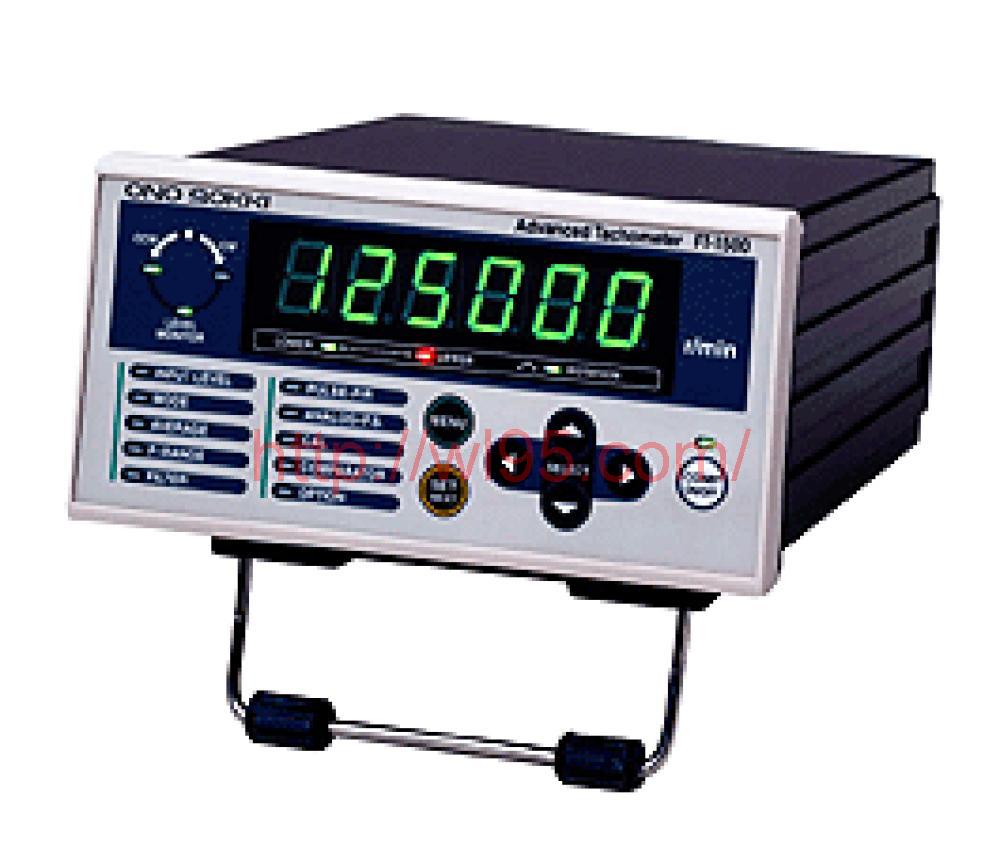

FT-1500是用于在常规转速表性能较差或完全无法达到所需结果的应用中进行转速测量的独特仪器。利用FFT技术，它可以从旋转物体产生的复杂信号中提取转速。
无需在旋转轴上粘贴反射标记或任何其他材料。即使无法接近轴，FT-1500仍可以测量rpm。
特征
非接触式测量
在难以接近的轴上进行测量
多种传感器可满足各种应用
标配各种输出功能，可在线使用和质量控制
易于安装DIN尺寸的阀体
技术指标
| 适用探测器 | FT-0501，FT-0601，FP-0701，NP系列加速度传感器，LA系列声级计等 |
| 计算方法 | 1024点FFT计算 |
| 频率范围 |
500 Hz范围（3.75 Hz-500 Hz） |
| 解析度 |
0.05 Hz（在500 Hz范围内） 0.2 Hz（在2 kHz范围内） 1 Hz（在10 kHz范围内） |
| 显示 | 绿色LED 6位数字，显示（r / min）=输入频率（Hz）* 60 /每转脉冲数（P / R） |
| 准确性 | ±2 *分辨率 |
| 测量时间 | 500毫秒以下 |
| 脉搏率范围 | 0.5至199.5P / R，以0.5 P / R步进 |
| 旋转方向检测 | 顺时针，逆时针（与FT-0501检测器一起使用时） |
| 指数平均 | 平均2、4、8或16 |
| 模拟量输出 | 电压：0-10 V（满量程速度可以在测量范围内任意设置），负载电阻为1kΩ或更高 |
| 比较输出 |
上下限，旋转方向 接触容量：30 VDC，0.1 A |
| 监控输出 | 模拟输出连接器共有，通过位开关选择 |
| 接口 | RS-232C（2400、4800、9600、19200 bps） |
| 电源供应 | 100-240 VAC（50/60赫兹） |
| 工作温度范围 | 0至+40°C |
| 重量 | 1.5公斤以下 |
| 配饰 | 面板安装夹具，支架，接线端子连接器（10针和5针） |
| 选件 |
AX-5061 RS-232C接口电缆 FT-0101 V / F脉冲输出 检测器 |
The FT-1500 is an unique instrument for conducting rpm measurement in applications where conventional tachometers exhibit poor performance or are completely incapable of achieving the desired results. Utilizing FFT technique, it extracts rotational speeds from complex signals generated by rotary objects.
There is no need for affixing a reflection marker or any other material on the rotating shaft. The FT-1500 can measure the rpm even if the shaft is not accessible.
Features
Non contact measurement
Measurement on inaccessible shafts
A wide variety of sensors to cover various applications
Various output functions provided as standard enabling in-line use and quality control
Easy to install DIN sized body
Specifications
| Applicable detectors | FT-0501, FT-0601, FP-0701, NP series acceleration pickups, LA series sound level meters, etc. |
| Calculation method | 1024-point FFT calculation |
| Frequency ranges |
500 Hz range (3.75 Hz - 500 Hz) |
| Resolution |
0.05 Hz (in 500 Hz range) 0.2 Hz (in 2 kHz range) 1 Hz (in 10 kHz range) |
| Display | Green LED 6 digits, Display (r/min) = Input Frequency (Hz) * 60 / Number of pulses per rotation (P/R) |
| Accuracy | ±2 * resolution |
| Measurement time | 500 ms or less |
| Range of pulse rate | 0.5 to 199.5P/R in 0.5 P/R steps |
| Detection of rotary direction | CW, CCW (when used with FT-0501 detector) |
| Exponential averaging | 2, 4, 8 or 16 averages |
| Analog output | Voltage: 0 - 10 V (The full scale speed can be set arbitrarily within the measurement range.) with load resistance of 1 kilo-ohm or more |
| Comparison output |
Upper & lower limits, rotary directions Contact capacity: 30 VDC, 0.1 A |
| Monitor output | Common to the analog output connector, selected with a bit switch |
| Interface | RS-232C (2400, 4800, 9600, 19200 bps) |
| Power supply | 100 - 240 VAC (50/60 Hz) |
| Operating temperature range | 0 to +40 °C |
| Weight | 1.5 kg or less |
| Accessories | Panel mounting fixture, stand, terminal block connectors (10-pin and 5-pin) |
| Options |
AX-5061 RS-232C interface cable FT-0101 V/F pulse output Detectors |
