| 选件 | 是否计量 | 发货周期 | 保修时间 | 成色 |
|---|---|---|---|---|
| 否 | 1-4周 | 12- | 9成新 | |
| 所在地 | 机身号 | 状态 | 资料下载 | |
| 深圳市 | 完好 |
描述：

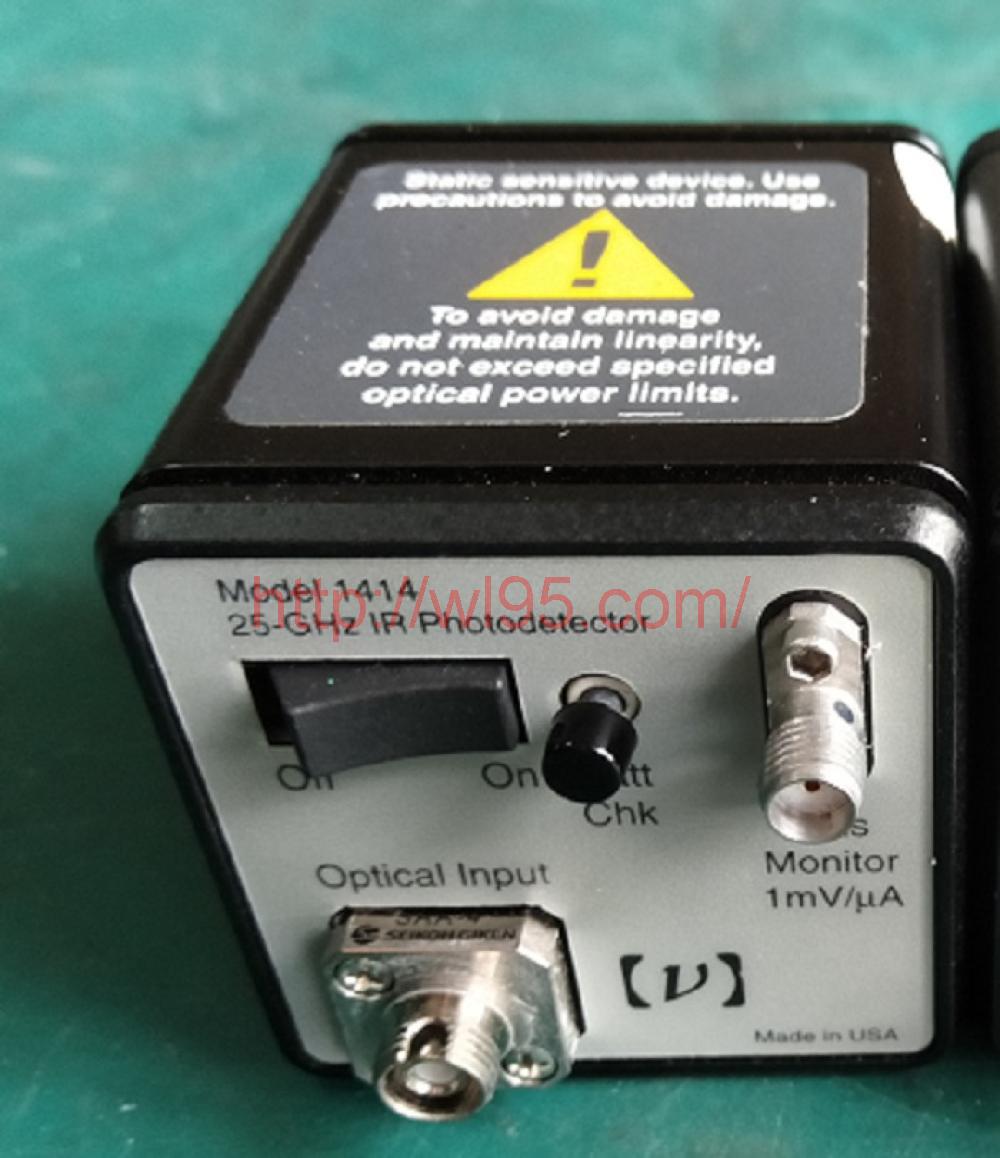

依赖于在RF和微波频率得益于平板探测器频率响应和更高的响应速度频率。 这些应用包括线性光纤与远程天线之间的传输通信卫星，无线蜂窝网络以及有线电视。由于时域响应不是在这些应用中至关重要的是，脉冲响应可以响了。特别是1414和1014型检测器经过频域优化，可提供特别是在宽带宽上的平坦频率响应。
如果您需要在时域，请选择1444型或1024时域优化检测器。 这些型号提供清洁，快速的脉冲响应，振铃最小，非常适合数字高速脉冲测量示波器。而且，它们可以用于数字通信应用，可能会产生虚假的振铃降低眼图和误码率（BER）测量系统。 而且，因为这些检测器内部端接50Ω，您将没有担心检测器与滤波器，用于使用SDH和SONET进行标准化的BER测试过滤器。1414、1004、1014、1444和1024型将内部9V电池，带有偏置电路，可以使这些设备齐全，无需外部电源和减少光电二极管的可能性由于过电压而损坏。图1：1591型，1592、1580-B，1544-B，以及1544-B-50 偏压 光学输入关开监控光纤输入连接器（FC）偏置监控器端口（输出= 1 mV / µA）交直流开关压水堆电源指示灯 机械/光学描述模块内部的镀金微波外壳包含高频电路。该外壳用螺栓固定到印刷电路板上，该电路可调节高频分量并放大直流监视器端口的光电流。光信号是从前面板连接器带到微波炉外壳使用适当的光纤。在具有单模光纤输入的型号中，光信号被传送到PIN光电二极管通过一根0.1m，9um的芯线光纤。对于多模输入信号通过50μm传输相同的（或62.5μm）纤芯渐变折射率多模光纤长度。对于12 GHz和更快的型号，内置镜头将光聚焦到小型高速PIN光电二极管上。自从光纤长约0.1 m。在带电池的模块中，光纤是由金属薄板法兰保护，以防止损坏 更换电池
Applications that rely on transmitting signals at RF and microwave frequencies benefit from detectors with flat frequency responses and improved response at higher frequencies. These applications include linear fiber-optic transmission to and from remote antennas for communication satellites, wireless cellular networks, and cable television. Since the time-domain response is not critical in these applications, the impulse response can have ringing. In particular, Models 1414 and 1014 detectors are frequency domain optimized to provide especially flat frequency responses over wide bandwidths.
Time Domain Optimized
If you need accurate reproduction of your signal in the time domain, choose Model 1444 or 1024 time-domain optimized detectors. These models provide clean, fast impulse responses with minimal ringing, and are ideal for pulse measurements with digital high-speed oscilloscopes. Moreover, they can be used in digital communications applications, where spurious ringing can degrade eye diagrams and the bit-error-rate (BER) measurement of your system. And, because these detectors are internally terminated at 50 Ω, you won’t have to worry about any reflections between the detector and filter for standardized BER testing with SDH and SONET filters.
Internal 9-V Battery
Models 1414, 1004, 1014, 1444, and 1024 combine an internal 9-V battery with the bias circuitry which make these self-contained, eliminating the need for an external power supply and reducing the possibility of photodiode damage due to overvoltage.
