| 选件 | 是否计量 | 发货周期 | 保修时间 | 成色 |
|---|---|---|---|---|
| 否 | 4周 | 12- | 全新 | |
| 所在地 | 机身号 | 状态 | 资料下载 | |
| 深圳市 | 完好 |

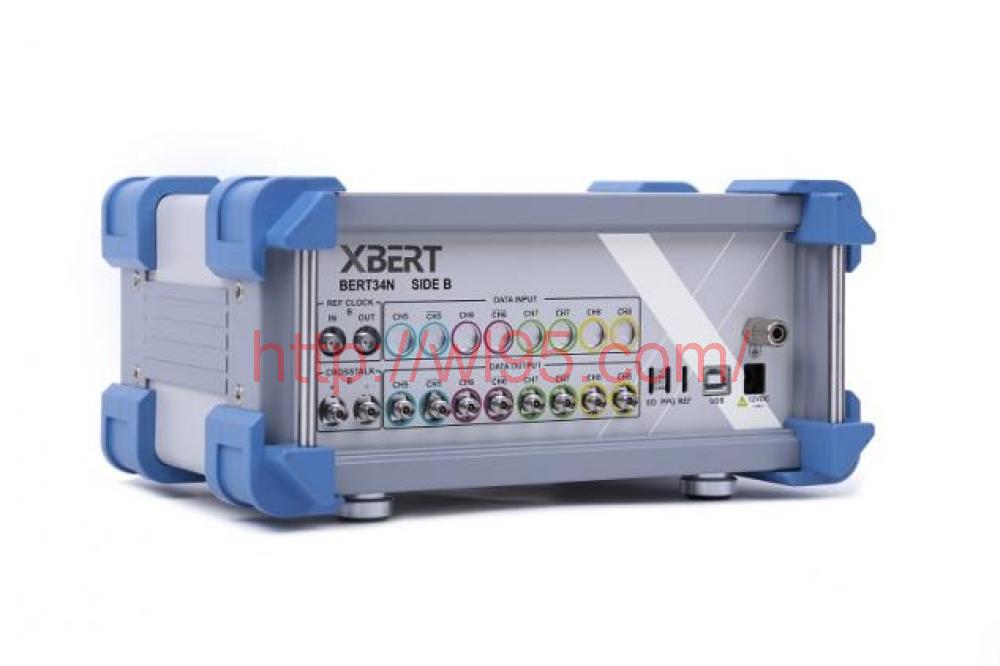

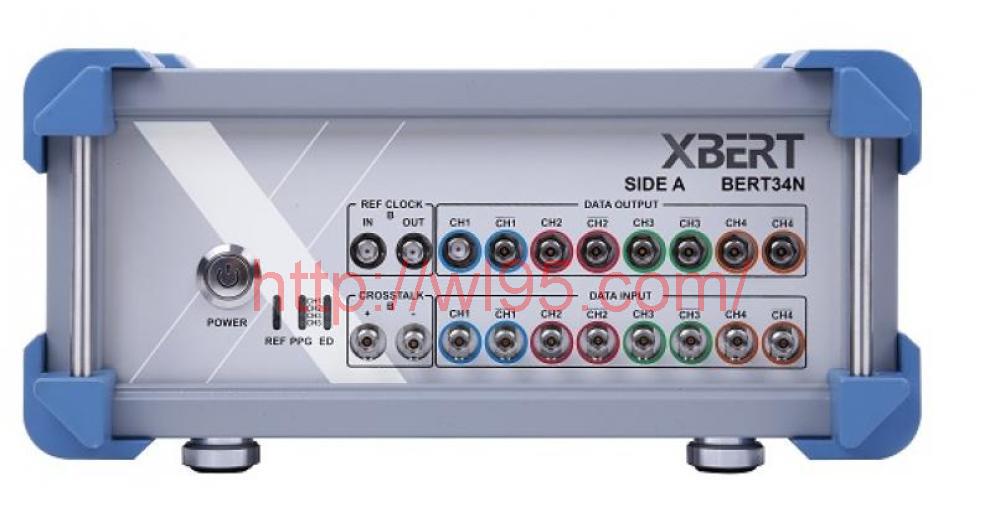

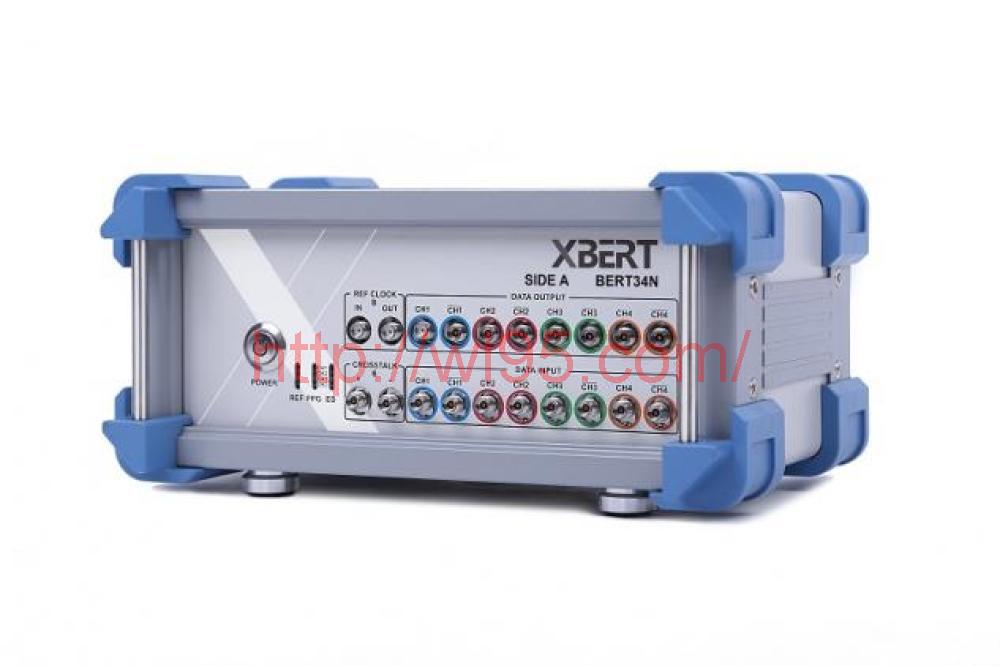

XBERT是一个超小体积的高性能误码仪,内置码型发生器和误码检测器,速率支持从1Gbps到50Gbps的NRZ编码和32Gbps到56Gbps的PAM4编码。XBERT提供了实验室级高端误码仪才有的硬件指标,码型发生器输出幅度连续可调,提供多级去加重,在内置参考时钟的情况下能够提供随机抖动≤300fs的高质量信号; 误码检测器内置了自适应的CTLE和DFE,无需外接有源或无源的信号调理电路来保证链路的信号完整性,同时内置超快速锁定的时钟恢复模块保证了误码测试时链路的稳定性,使得XBERT能够达到误码率小于10-12甚至10-15的严格要求。当需要进行抖动容限测试(JTOL)时,XBERT还可以作为高性能的时钟恢复模块,恢复出时钟和数据,进行误码率的测试。
XBERT在一个主机内集成了所有功能,提供超小尺寸和超高的性价比,在节省测试台空间的同时还能保证最大的信号完整性。为高速串行电路产品预研,设计,和生产测试提供了强大的性能和灵活性保障。
产品特点：
• 内置时钟合成器支持1Gbps 到 50Gbps NRZ的数据速率
• 实验室级的超低输出抖动 ( Rj≤300fs@28Gbps)
• PPG码型发生器输出满足IEEE 802.3bj 100G,OIF-CEI-25G/28G 的严格抖动要求
• PPG码型发生器差分信号输出幅度从50mV到1V可调。
• PPG码型发生器信号输出支持多级去加重(post-cursor和pre-cursor)
• 内外参考自由切换
• 支持各种常用的码型(时钟码型,prbs7, prbs9, prbs15, prbs23, prbs31, 以及64位自定义码型)
• 误码仪ED内置时钟恢复电路CDR,无需外接CDR模块,提供降速恢复时钟输出,也可作为抖动容限测试(JTOL)中的环回时钟恢复功能
• 误码仪ED内置高级分析功能(误码个数、误码率、眼高、眼宽、眼图轮廓等高线、浴盆曲线)
• 误码仪输入灵敏度40mV,内置CTLE和DFE,能够补偿通道30dB高频衰减
• 超小体积方便连接DUT,减小电缆或其他模块引入的不必要的信号衰减和失真
• 支持串扰和噪声注入(码型发生器可以注入高达Nyquist频率的宽带噪声)
• 支持内置放大器，可扩展输出幅度高达4V
• 支持定时和抖动注入(码型发生器可以插入随机抖动,> 100MHz高频周期抖动,占空比失真)
|
高速串行误码仪产品指标 |
||||
|
|
|
|
|
|
|
码型发生器指标 |
|
误码检测器指标 |
||
|
输出接口 |
2.92mm female |
|
输入接口 |
2.92mm Female |
|
高速通道时钟输出频率 |
0.5GHz - 17GHz |
|
数据数率 |
1Gbps– 34Gbps |
|
超高速通道输出时钟频率 |
1.25GHz - 25GHz |
|
输入编码 |
NRZ |
|
高速输出NRZ码型速率 |
1Gbps - 34Gbps |
|
最大差分输入电压 |
1.2V |
|
超高速通道NRZ码型速率 |
2.5Gbps - 50Gbps |
|
输入灵敏度 |
40mV |
|
输出PAM4速率 |
32Gbps-56Gbps (16GBaud-28GBaud) |
|
输入阻抗 |
差分100ohm或85ohm |
|
随机抖动Rj |
≤0.01UI RMS, ≤300fs@28Gbps |
|
输入码型 |
PRBS7, PRBS9, PRBS15, PRBS23, PRBS31误码检测 |
|
单端输出 |
25mV-500mV/2000mV1 |
|
数据采样自校准 |
支持 Sampling Alignment |
|
差分输出 |
50mV- 1000mV/4000mV1 |
|
码型同步 |
自动 |
|
polarity极性反转 |
支持 |
|
内置CTLE |
16级,自动CTLE优化或手动模式 |
|
去加重post-cursor1 |
0-6dB 6级可调2 |
|
内置DFE |
8级,自动DFE优化或手动模式 |
|
去加重post-cursor2 |
0-6dB 6级可调2 |
|
内置CDR输入速率 |
1Gbps – 34Gbps |
|
去加重pret-cursor1 |
0-6dB 6级可调2 |
|
输入最大空闲码长度 |
120bit running length |
|
输出阻抗 |
差分100ohm或85ohm可选 |
|
CDR时钟恢复输出 |
支持,恢复半速时钟17GHz通过PPG通道2输出 |
|
随机码型 |
PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 |
|
CDR数据恢复输出 |
支持,恢复34Gbps全速速率通过PPG通道1输出 |
|
PAM4支持码型 |
JP03A, JP03B, Linearity, PRBS13, QPRBS13 |
|
|
|
|
自定义码型 |
64bit自定义 |
|
误码仪测量功能 |
|
|
输出速率动态可调 |
支持 |
|
BER 测量功能 |
支持,设置等待时间或条件误码率 |
|
1.可通过内置放大器扩展输出幅度 |
|
BER置信度 |
支持 |
|
|
|
|
|
眼图测量 |
眼高,眼宽,眼高+眼宽,眼图轮廓等高线 |
|
整机技术数据 |
|
|
浴盆曲线bathtub |
水平定时, 垂直幅度 |
|
功耗 |
≤25W |
|
|
|
|
工作温度 |
0°C~+55°C |
|
时钟恢复模块指标 |
|
|
存储温度 |
-20°C~+80°C |
|
差分输入数据接口 |
2.92mm Female |
|
工作湿度 |
无水汽凝结,35°C, 20~80% |
|
差分输出数据和时钟接口 |
2.92mm Female |
|
|
|
|
输入数据速率 |
1Gbps – 34Gbps |
|
|
|
|
内置均衡 |
CTLE+ DFE 自动补偿高频衰减 |
|
|
|
|
恢复输出数据速率 |
1Gbps– 34Gbps |
|
|
|
|
恢复输出时钟频率 |
0.5GHz-17GHz |
|
|
|
|
输入输出编码 |
NRZ |
|
|
|
|
JTOL测试时输入环路带宽 |
25G速率下提供>30MHz的环路 |
|
|
|
|
最大差分输入电压 |
1.2V |
|
|
|
|
输入灵敏度 |
40mV |
选件信息
XBERT高速串行误码仪配置和选型
产品代码
说明
配置
PPG34N01
1通道34Gbps NRZ码型发生器
主机
PPG34N04
4通道34Gbps NRZ码型发生器
主机
PPG50NRZ01
1通道50Gbps NRZ码型发生器
主机
PPG56PAM01
1通道56Gbps PAM4码型发生器
主机
PPG56PAM02
2通道56Gbps PAM4码型发生器
主机
PPG56NP02
4通道32Gbps NRZ码型发生器+ 1通道56Gbps PAM4码型发生器+ 1通道50Gbps NRZ码型发生器
主机
BERT34N01
1通道34Gbps NRZ 误码仪
主机
BERT34N04
4通道34Gbps NRZ 误码仪
主机
CLKR34N01
1通道34Gbps 时钟恢复仪器
主机
选项1A
宽带放大器
选件
选项1J
基本抖动插入功能
选件
选项1N
基本噪声插入选件
选件
选项2E
高级BER测量功能
选件

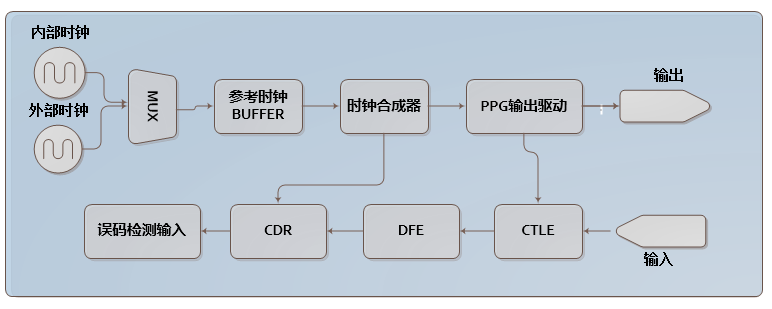

内部组成及应用

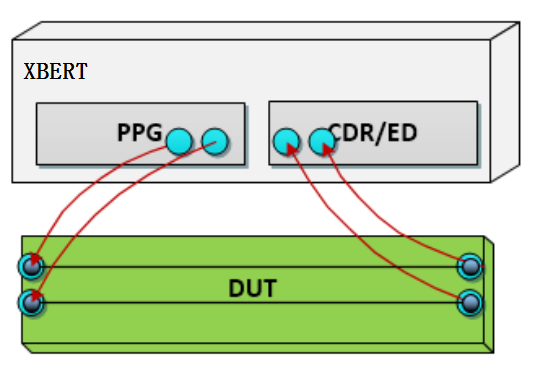

XBERT误码仪由2个功能部分组成:一个是高速码型发生器,可以根据需要产生各种码型作为激励信号送给被测设备；另一个是误码检测器,包含CTLE和DFE单元,进行信号调理和整形后送给CDR时钟恢复单元恢复出时钟和数据,实时比较每一个比特的数据,计算误码率。为了分析和测试的必要,内部还具有快速眼图,眼图轮廓等高线,浴盆曲线等高级分析功能。
应用：

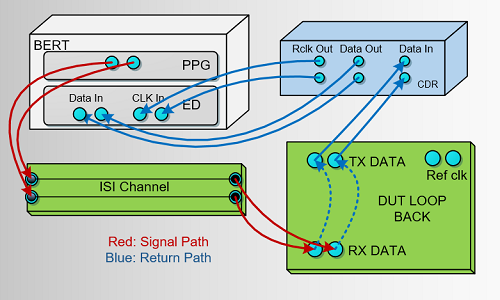

XBERT可以作为时钟恢复模块用于JTOL接收端测试中。
