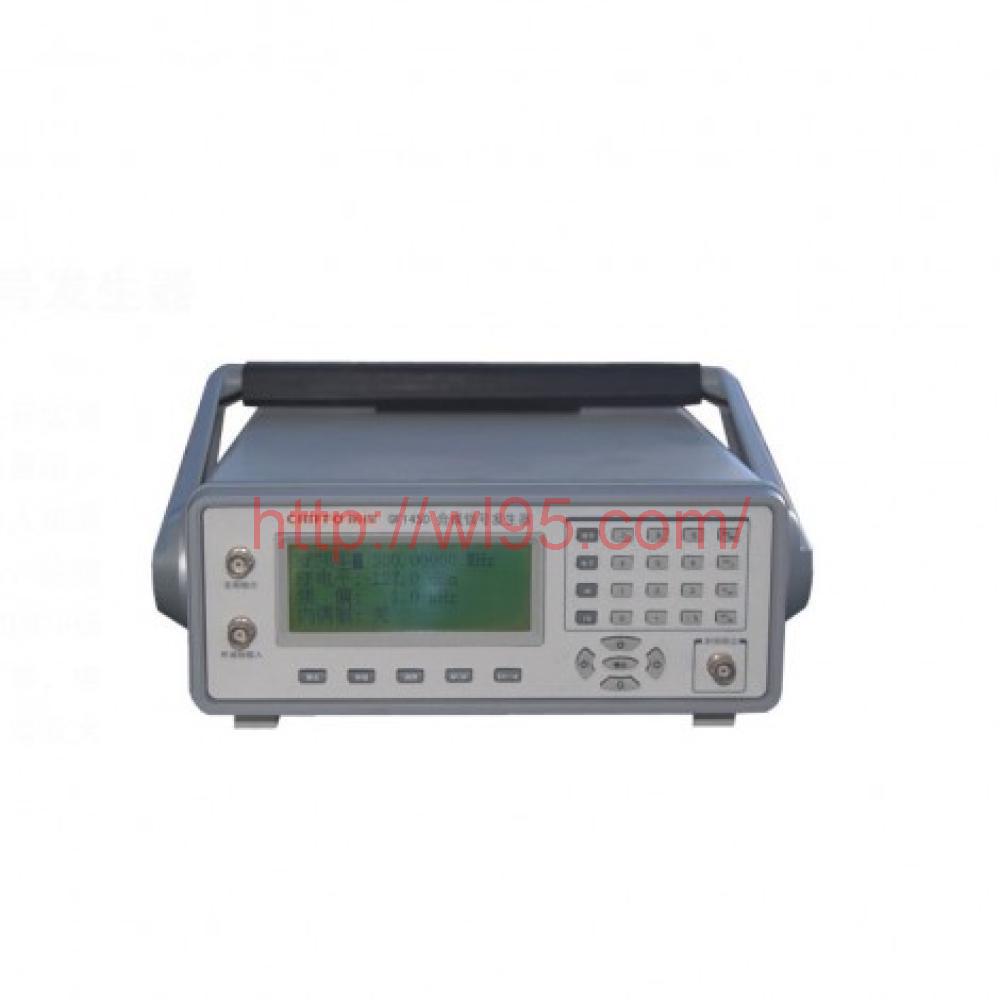

销售前锋 QF1450 合成信号发生器

浏览次数：611

点击这里>>了解回收业务详情

产品参数

选件 是否计量 发货周期 保修时间 成色
否 5天 18- 全新
所在地 机身号 状态 资料下载
深圳市 完好
价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2019-12-26
联系电话：0755-86016691

* 产品描述

QF1450合成信号发生器

主要功能
n载波输出
n调幅波输出
n调频波输出
n内置函数发生器
n存储与调用功能
n失锁指示功能
主要技术指标
1  载波频率特性
1.1  频率范围
0.1MHz～300MHz。
1.2  频率分辨力
10Hz。
1.3  载波频率准确度
≤±10×10-6±1Hz（10℃～40℃）。
2  载波输出幅度特性
2.1  输出幅度范围
+10dBm～-127dBm。
2.2  幅度分辨力
0.1dB。
2.3  输出幅度误差
＜±2dB（输出电平范围：-110dBm～10dBm）。
≤±3dB（输出电平范围：-127dBm～-110dBm）。
2.4  辐射
≤3μV。
3  载波频谱纯度
3.1  相对谐波含量
≤-25dBc（输出电平≤+10dBm，0.3MHz≤载波频率）。
3.2  相对非谐波含量（输出电平≤+10dBm）
≤-45dBc（偏离载频1 MHz以远）。
3.3  剩余调频
≤50Hz（平均值频偏，0.3kHz～3kHz带宽）。
4  调幅特性
内调制源为内部函数源。
4.1  调幅度范围
0～80％。
4.2  分辨力
0.1％。
4.3  调幅误差
≤±（预调值×5％+1％）（调制频率为1kHz，0.3kHz～3kHz解调带宽）。
4.4  调幅失真
≤2％（在30％调幅时，调制频率1kHz，THD；0.3kHz～3kHz解调带宽）。
4.5  调幅频响（3dB带宽）
30Hz～10kHz。
4.6  外调制灵敏度
1Vpeak对应于指示调幅深度。
4.7  外调制输入阻抗
100kΩ（理论值）。
5  调频特性
内调制源为内部函数源。
5.1  调频频偏范围
0～100kHz。
5.2  分辨力
0.1kHz。
5.3  频偏误差
≤±（预调值×5％+20Hz）（调制频率1kHz，0.3kHz～3kHz解调带宽）。
5.4  调频失真
≤1％（频偏100kHz，调制频率1kHz，THD；0.3kHz～3kHz解调带宽）。
5.5  调频频响（3dB带宽）
30Hz～100kHz。（射频频率1MHz～300MHz）。
200Hz～100kHz（射频频率0.1MHz～1MHz）。
5.6  外调制灵敏度
1Vpeak对应于指示频偏。
5.7  外调制输入阻抗
100kΩ（理论值）。
6  内部低频函数源性能
6.1  波形
正弦，三角波、方波。
6.2  频率范围
10Hz～100kHz。
6.3  频率分辨力
1Hz。
6.4  频率准确度
≤0.05％±0.1Hz。
6.5  输出电平范围
50mVp-p～10Vp-p(在高阻上)。
6.6  输出电平误差
正弦波：≤±预调值×5％+10mVp-p。
6.7  失真
正弦波：≤0.5％（输出电平≥1Vp-p）。
6.8  输出阻抗
50Ω（理论值）。
7  接口功能
RS232接口（符合GB/T 15946的规定）。
8  结构尺寸
宽×高×深（W×H×D），260mm×100mm×340mm
9   重量
约5kg
主要应用
可广泛用于AM/FM广播、电台的生产、维护、科研等部门；以及大专院校实验室。
