浏览次数：234
| 选件 | 是否计量 | 发货周期 | 保修时间 | 成色 |
|---|---|---|---|---|
| 否 | 7天 | 12- | 全新 | |
| 所在地 | 机身号 | 状态 | 资料下载 | |
| 深圳市 | 完好 |
| 特点 |
|
120000位数，VFD显示屏 双测量/双显示 直流电压(DCV)基本准确度 : 0.012% 测量速度可选择，最高可达320读值/每秒 True RMS(AC，AC+DC) 测量 可选择自动/手动换档 11种测量功能: 交直流电压、交直流电流、2线/4线式电阻、短路蜂鸣、二极管测量、电容、频率、温度 多样辅助性测量功能: Max./Min., REL/REL#, Compare, Hold, dB, dBm, Math (MX+B, %, 1/X) Digital I/O提供双模式(标准compare和user定义模式) 标准接口RS-232C和USB device(支持USBCDC和USBTMC模式) |

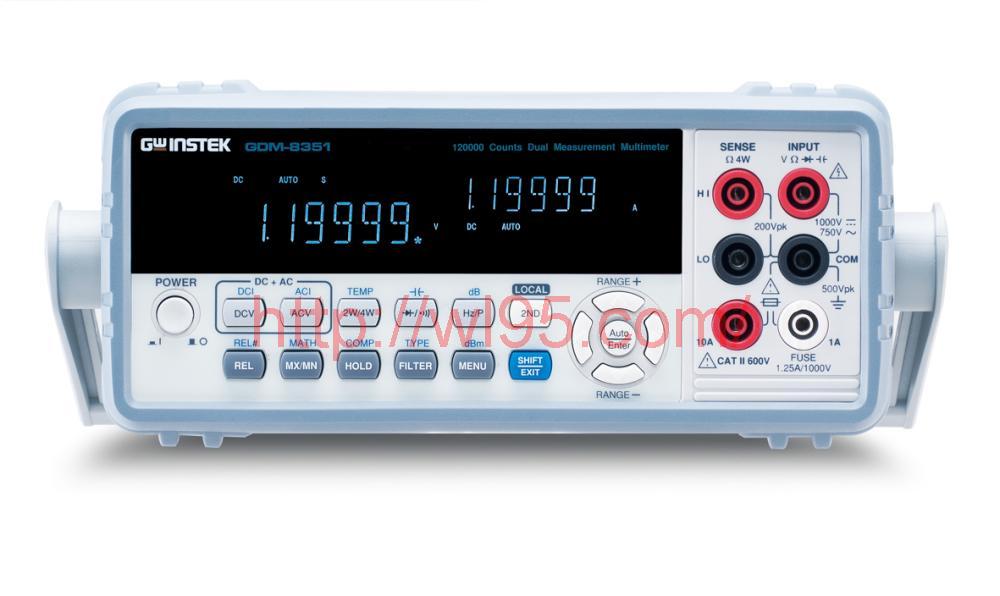

固纬电子推出全新的5 1/2双显示数字电表 – GDM-8351，来替代原有同级的机型GDM-8251A。新电表同样使用VFD双显示屏、最大显示120000位数、0.02%直流电压基本准确度和USB / RS232C通讯接口，为使用者提供准确的测量功能、清晰的数值观测和方便链接个人计算机的便利性。
该新电表除拥有基本测量项目，如交直流电压、交直流电流、2线式/4线式电阻、温度测量、短路蜂鸣和二极管测试功能外，还配有可测量电容的能力。此外同样也提供了多样的辅助性功能，如最大值/最小值、dB、dBm、比较、读值保持、算术(MX+B, 1/X, %)…等，来协助符合如制程测试、教学实验和检验场合时的测量应用需要。
另外在外部控制方面，Digital I/O的pin脚，除了提供较常使用于比较功能时的信号输出外，也能让使用者自行定义各pin脚信号输出。在自定义模式下，用户可将此I/O视同一个简单的数字硬件，并透过各pin脚的信号来达成对外控制的需要，以节省用户制作硬件线路的麻烦。
最后在远程控制和数据撷取方面，考虑用户习惯性和系统接口的普遍性，该电表提供了标准的RS-232C和USB接口，可用来编写控制程序并读取测量结果；尤其在USB接口上，还可让用户自行选择该接口是USBCDC或USBTMC模式；当选用USBTMC模式时，用户可以像控制GPIB接口仪器一样控制USB接口仪器，而不需使用相对昂贵的GPIB连接线。
双测量/双显示
与固纬6 1/2和5 1/2位数电表相同，GDM-8351也采用VFD双显示屏来支持测量项目间的组合可能，例如:监控测试线路中组件呈现出的直流电压和电流或测量直流电压带有交流成份…等，可藉由一次性测量所获得之结果分别且同时呈现在个别的显示屏上。除了在测量上可节省使用者的时间，同时在观测上也免去了切换显示的麻烦。
规格
直流电压
檔位
分辨率
满刻度
准确度
(1年，23˚C ± 5˚C)
输入电阻
100mV
0.001mV
120.000
0.012%+8
10.0 MΩ±2% or >10GΩ
1V
0.00001V
1.20000
0.012%+5
10.0 MΩ±2% or >10GΩ
10V
0.0001V
12.0000
0.012%+5
11.1MΩ±2%
100V
0.001V
120.000
0.012%+5
10.1MΩ±2%
1000V
0.01mV
1020.00
0.012%+5
10.0MΩ±2%
交流电压 (交流耦合 / ACV+DCV[3])
檔位
分辨率
满刻度
准确度 (1年，23˚C ± 5˚C) [1] [2]
20-45Hz
45-10kHz
10k-30kHz
30k-100kHz
100mV
0.001mV
120.000
1.0%+100
0.3%+100
1.5%+300
5.0%+300
1V
0.00001V
1.20000
1.0%+100
0.2%+100
1.0%+100
3.0%+200
10V
0.0001V
12.0000
1.0%+100
0.2%+100
1.0%+100
3.0%+200
100V
0.001V
120.000
1.0%+100
0.2%+100
1.0%+100
3.0%+200
750V
0.01V
765.00
1.0%+100
0.2%+100
1.0%+100
3.0%+200
[1] 规格适用于输入大于文件位5%以上之正弦波
[2] 在快速模式，输入之电压频率 > 200Hz.
[3] ACV+DCV的准确度，等于ACV规格加上10位数
直流电流
檔位
分辨率
满刻度
准确度
(1年，23˚C ± 5˚C)
Shunt电阻
Burden电压
10mA
0.0001mA
12.0000
0.05%+15
1Ω
< 0.15V
100mA
0.001mA
120.000
0.05%+5
1Ω
< 1.5V
1 A
0.00001A
1.20000
0.2%+5
0.1Ω
< 0.8V
10 A
0.0001A
12.0000
0.2%+5
0.01Ω
< 0.6V
交流电流 (交流耦合 / ACI+DCI[3])
电阻
电阻
分辨率
满刻度
测试电流
准确度 [1] [2]
(1年，23˚C ± 5˚C)
100Ω
0.001Ω
120.000
1mA
0.05%+8
1kΩ
0.00001kΩ
1.20000
1mA
0.05%+5
10kΩ
0.0001kΩ
12.0000
100µA
0.05%+5
100kΩ
0.001kΩ
120.000
10µA
0.05%+5
1MΩ
0.00001MΩ
1.20000
1µA
0.05%+5
10MΩ
0.0001MΩ
12.0000
0.5µA
0.3%+5
100MΩ
0.001MΩ
120.000
0.5µA //10MΩ
3.0%+8
[1] 当使用2线式量测时，如未使用REL功能，增加0.2Ω误差
[2] 当量测电阻大于500kΩ以上，请改用具隔离之测试线，以消除可能经由标准测线所导致的噪声干扰
二极管
檔位
分辨率
满刻度
测试电流
准确度
(1年，23˚C ± 5˚C)
6V
0.0001V
5.9999V
1mA
0.012%+5 [1]
[1] 增加速度误差位数: Med – 50位数，Fast – 200位数
短路蜂鸣
檔位
分辨率
满刻度
测试电流
准确度
(1年，23˚C ± 5˚C)
1000.00Ω
0.01mΩ
1200.00
1mA±2%
0.1%+8 [1]
[1] 增加速度误差位数: Med – 60位数、Fast – 200位数
电容
檔位
分辨率
满刻度
测试电流
准确度
(1年，23˚C ± 5˚C) [1]
10nF [2]
0.01nF
12.00
10µA
2.0%+10
100nF
0.1nF
120.0
10µA
2.0%+4
1µF
0.001µF
1.200
100µA
2.0%+4
10µF
0.01µF
12.00
1mA
2.0%+4
100µF
0.1µF
120.0
1mA
2.0%+4
[1] 规格适用于大于10%文件位输入之薄膜电容
[2] 使用REL功能，来补偿测试线的杂散电容
频率
量测范围[1][2]
准确度 (1年，23˚C ± 5˚C)
10Hz ~ 1MHz
0.01%+3
[1] Rate in Slow > 10Hz, rate in Med > 20Hz, rate in Fast > 200Hz
[2] 最小输入感度，请参见下方表格
电压量测感度
电流量测感度
最小感度 (正弦波RMS)
最小感度 (正弦波RMS)
檔位
10~100kHz
100k~1MHz
檔位
20~10kHz
100mV
40mV
300mV
10mA~10A
≥5%电流档位
1V
≥5%电压文件位
1V
10V~750V
≥5%电压文件位
≥5%电压文件位
温度
传感器
形式
量测范围
分辨率
准确度 (1年，23˚C ± 5˚C)
(-200 ~ 0°C)
(0 ~ +300°C)
热偶线
J
-200 ~ +300°C
0.01°C
0.4 °C
0.2 °C
K
T
一般规格
规格状态
温度: 23˚C±5˚C
湿度: <80%RH, 75%RH针对高于10MΩ电阻量测.
操作状态
温度: 0°C ~ 50°C,
· 0°C ~ 35°C, 相对湿度 < 90%RH
· >35°C, 相对湿度 < 80%RH
储存状态
温度: −40°C ~ 70°C
· 0°C ~ 35°C, 相对湿度 < 90%RH
· >35°C, 相对湿度 < 80%RH
使用电源
AC 100/120/220/240V ±10%, 50–60Hz ; 消耗功率Max. 15VA
尺寸及重量
265(宽) x 107(高) x 302(长) mm, 约2.9公斤(不含附件)
配件：
标准附件
安全指南 x 1
电源线 x 1
测试线 GTL-207 x 1
光盘x 1 (包括完整说明书电子文件、驱动程序和软件)
GDM-8351 5 1/2位数双测量数字电表
