| 选件 | 是否计量 | 发货周期 | 保修时间 | 成色 |
|---|---|---|---|---|
| 否 | 7天 | 12- | 全新 | |
| 所在地 | 机身号 | 状态 | 资料下载 | |
| 深圳市 | 完好 |
| 特点 |
|
* 宽频率范围 1μHz - 25MHz (正弦波) * 全频段1 μHz 分辨率 * 内置独立等性能双通道标准的 120MSa/s, 10bit, 4k 点任意波 * 真正双通道输出, CH2提供与通道一同规格的信号输出 * 双通道功能支持耦合，跟踪，相位操作 * 1% ~ 99% 方波可调占空比 * 友善的用户操作界面，方便用户进行参数设定 * 提供多种任意波编辑信号编辑功能 * 内置标准的AM/FM/PM/FSK/SUM/Sweep/Burst和计频器功能 * 提供USB Host/Device 接口用于远程控制和波形编辑 |
产品叙述：

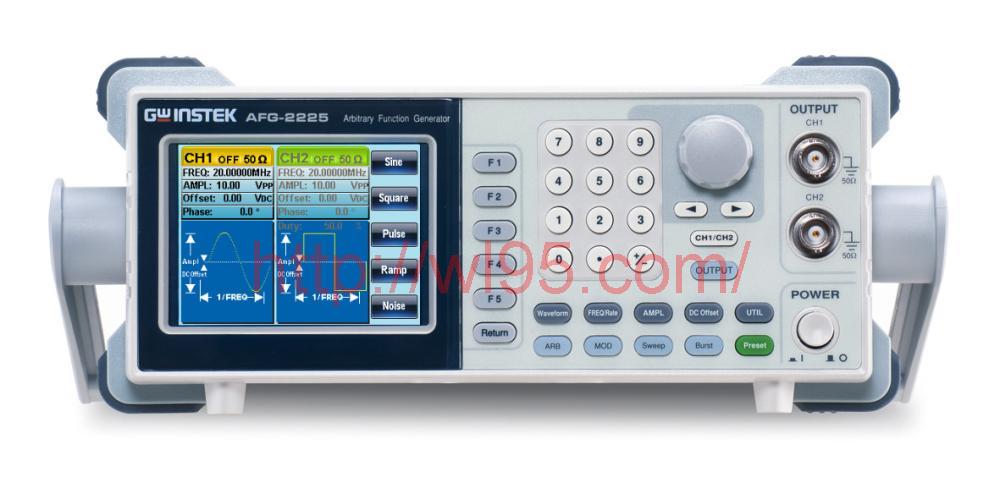

AFG-2225 是一台基础型双通道任意波信号源，在同类产品中提供了卓越的性能。两个通道提供同等特性以满足双信号应用，如差分信号或IQ调制。优秀的C/P使得AFG-2225成为加快开发进程的实用设备。双通道主要特点包括 10Vpp输出幅值；25MHz频率带宽，1uHz分辨率；内置正弦波，方波，斜波（三角波）和噪声波。1%~99%方波可调占空比，可作为脉冲信号源。对于任意波功能，两个通道提供120MSa/s采样率，10位分辨率，4k点内存深度。同时内置66种任意波供用户根据需求选择。此外，AFG-2225还提供AM/FM/PM/FSK/SUM 调制, 扫频, Burst 和计频器，用于各种通信领域应用。
此外，全数字化用户界面，3.5英寸彩色LCD可显示所有操作信息，包括当前输出端真正的输出波形。通讯接口方面，AFG-2225提供USB Host/Device接口。USB Host 接口支持与固纬GDS系列示波器连接，直接波形重建、闪存设备上保存/调取数据；USB Device 支持远程控制与通过任意波编辑软件将计算机上编辑的波形发送至AFG-2225。
频率范围1uHz～25MHz，且提供多种标准波形
AFG-2225任意波信号发生器采用DDS技术，最高提供25MHz，全频段1uHz分辨率的信号输出。内置正弦波，方波，斜波/三角波，脉冲波和噪声波。
等性能双通道信号输出能力,双通道功能提供耦合(Couple)，跟踪（Tracking）以及相位（Phase）运算能力
在大多数双通道信号应用中，如数字调制和汽车电子仿真信号，需要双通道具备输出类似或相同波形的能力。AFG-2225拥有完全等性能双通道输出能力，如同将两台性能相同的信号发生器一起使用。而不是同类中的其它任意波信号源，提供一个主通道和附属通道，其中附属通道只提供少数功能或规格较差。这种非全功能双通道任意波已不能满足现实需求。AFG-2225是目前业界基础型任意波信号发生器中，唯一具备等性能双通道的机种。
提供高弹性的任意波形编辑功能
AFG-2225提供120MSa/s采样率，10位垂直分辨率，4k点波形长度，和最高60MHz的波形重建率的卓越任意波能力。AFG-2225提供通过计算机软体编辑、面板上逐点编辑、加载CSV文件
和加载固纬电子GDS系列示波器抓取的波形四种方式来生成自定义的任意波形。
计算机软体编辑和逐点编辑，尤其提供创建用户自定义和修改后的波形方法。CSV文档加载允许AFG-2225通过复杂的数学运算结果产生波形。例如MSK（最小频移键控）信号在数字通信系统中需要积分操作。工程师可以使用计算机数学运算软件处理积分，然后将结果为CSV格式的文件发送给AFG-2225。使用固纬电子GDS系列数字存储示波器（DSOs）链接，需要的波形可以通过DSO抓取后，再由AFG-2225重建。用户可以在操作的时候抓取波形，然后在实验室做进一步分析或诊断时使用AFG-2225重建。因此，加上双通道特性，可以实现众多抓取信号的衍生应用。
支持多用途的信号应用
AFG-2225内置调制，扫频，猝发，和计频器等功能。调制波形包含了调幅，调频，调相，频移键控，SUM等调制，
并可选择内部或外部信号来进行信号调制。扫频功能包括线性和对数扫描方式，也可选择内部或外部信号进行扫描。
猝发功能支持门控和N 周期两种设定模式。可用来控制相位角、周期次数、周期时间等参数。内置的计频器提供高
达150MHz的计频功能，使用者无需额外购买计频器。
产品规格：
此规格适用条件：+18°C~+28°C操作环境下，开机30分钟以上。
标配
选配
.jpg)
.jpg)
.jpg)
.png)
.png)
.png)
.png)
AFG-2225
CH1
CH2
波形
正弦波，方波，斜波，脉冲波，噪声波，任意波
任意波功能
采样率
120 MSa/s
重建率
60 MHz
波形长度
4k 点
垂直分辨率
10 位
记录长度
4k 点
频率特性
范围
正弦波，方波
1uHz~25MHz
斜波
1uHz~1MHz
分辨率
1uHz
精确度
稳定度
±20 ppm
老化率
±1 ppm/年
误差容忍
≤1 mHz
输出特性
幅值
范围
1mVpp ~ 10 Vpp (接50Ω负载)
2mVpp ~ 20 Vpp (开路)
1mVpp ~ 5 Vpp (接50Ω负载) 20MHz ~ 25MHz
2mVpp ~ 10 Vpp (开路) 20MHz ~ 25MHz
精确度
设定值的±2% ±1 mVpp ( 1 kHz)
分辨率
1mV 或 3 位
平坦度
±1% (0.1dB) ≤100kHz
±3% (0.3 dB) ≤5MHz
±5% (0.4 dB) ≤12MHz
±10%(0.9dB) ≤25MHz
(1kHz正弦波)
单位
Vpp, Vrms, dBm
直流偏移
范围
±5 Vpk ac +dc (接50Ω负载)
±10Vpk ac +dc (开路)
±2.5 Vpk ac +dc (接50Ω负载) 20MHz ~ 25MHz
±5Vpk ac +dc (开路) 20MHz ~ 25MHz
精确度
设定值的2% + 10mV+ 幅值的0.5%
波形输出
阻抗
50Ω 典型值 (固定)
> 10MΩ (输出关闭)
保护
短路保护，过载继电器自动禁止输出
正弦波特性
谐波失真
≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp
≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp
≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp
≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp
方波特性
上升/下降时间
最大输出时，≤25ns at (接 50 Ω 负载)
过激信号
5%
不对称性
周期的1% +5 ns
可调占空比
1.0% ~ 99.0% ≤100kHz
10% ~ 90% ≤ 1MHz
50% ≤ 25MHz
斜波特性
线性度
< 峰值输出的0.1%
可调对称性
0% ~ 100% (0.1% 的分辨率)
脉冲波特性
周期
40ns~2000s
脉宽
20ns~1999.9s
过激信号
<5%
抖动率
20ppm +10ns
AM 调制
载波
正弦波，方波，斜波，脉冲波，任意波
正弦波，方波，斜波，脉冲波，任意波
调制波
正弦波，方波，三角波，上斜波，下斜波
正弦波，方波，三角波，上斜波，下斜波
调制频率
2mHz ~ to 20kHz (内部)
DC ~ 20kHz (外部)
2mHz ~ to 20kHz (内部)
DC ~ to 20kHz (外部)
调制深度
0% ~ to 120.0%
0% ~ to 120.0%
调制源
内部 / 外部
内部 / 外部
FM 调制
载波
正弦波，方波，斜波
正弦波，方波，斜波
调制波
正弦波，方波，三角波，上斜波，下斜波
正弦波，方波，三角波，上斜波，下斜波
调制频率
2mHz ~ 20kHz (内部)
DC ~ 20kHz (外部)
2mHz ~ 20kHz (内部)
DC ~ 20kHz (外部)
峰值频偏
DC ~ 最大频率
DC ~ 最大频率
调制源
内部/ 外部
内部/ 外部
扫频
波形
正弦波，方波，斜波
正弦波，方波，斜波
类型
线性或对数
线性或对数
起始/停止 频率
1uHz ~ 最大频率
1uHz ~ 最大频率
扫频时间
1ms ~ 500s
1ms ~ 500s
扫频源
内部/ 外部/手动
内部 / 外部/手动
FSK
载波
正弦波，方波，斜波，脉冲波
正弦波，方波，斜波，脉冲波
调制波
50% 方波占空比
50% 方波占空比
调制速率
2mHz ~ 100 kHz (内部)
DC ~ 100 kHz(外部)
2mHz ~ 100 kHz (内部)
DC ~ 100 kHz(外部)
频率范围
1uHz ~ 最大频率
1uHz ~ 最大频率
调制源
内部 / 外部
内部 / 外部
PM
载波
正弦波，方波，斜波
正弦波，方波，斜波
调制波
正弦波，方波，三角波，上斜波，下斜波
正弦波，方波，三角波，上斜波，下斜波
调制频率
2mHz ~ 20kHz (内部)
DC ~ 20kHz (外部)
2mHz ~ 20kHz (内部)
DC ~ 20kHz (外部)
相位偏移
0˚ ~ 360˚
0˚ ~ 360˚
调制源
内部/ 外部
内部 / 外部
SUM
载波
正弦波，方波，斜波，脉冲波，噪声波
正弦波，方波，斜波，脉冲波，噪声波
调制波
正弦波，方波，三角波，上斜波，下斜波
正弦波，方波，三角波，上斜波，下斜波
调制频率
2mHz ~ 20kHz (内部)
DC ~ 20kHz (外部)
2mHz ~ 20kHz (内部)
DC ~ 20kHz (外部)
SUM 深度
0% ~ 100.0%
0% ~ 100.0%
调制源
内部/ 外部
内部 / 外部
外部触发输入
类型
用于 FSK, Burst, Sweep
输入电平
TTL 兼容
边沿
上升或下降（可选）
脉冲宽度
>100ns
输入阻抗
10kΩ，直流耦合
外部调制输入
类型
用于 AM, FM, PM, SUM
电压范围
±5V 满刻度
输入阻抗
10kΩ
频率
DC ~ 20kHz
触发输出
类型
用于 Burst, 扫频, Arb
电平
TTL 兼容 50Ω
脉宽
>450ns
最大速率
1MHz
扇出数
≥4 TTL 负载
I阻抗
50Ω 典型
双通道功能
相位
-180˚ ~180˚
-180˚ ~ 180˚
同步相位
同步相位
跟踪
CH2=CH1
CH1=CH2
耦合
频率（比或差）
频率（比或差）
幅值&直流偏移
幅值&直流偏移
DSO连接
√
√
Burst
波形
正弦波, 方波, 斜波
正弦波, 方波, 斜波
频率
1uHz~25MHz
1uHz~25MHz
Burst 计数
1 ~ 65535 周期或无限
1 ~ 65535 周期或无限
开始/停止相位
-360 ~ +360
-360 ~ +360
内部周期
1ms ~ 500s
1ms ~ 500s
门控源
外部触发
外部触发
触发源
单, 外部或内部速率
单, 外部或内部速率
触发延时
N-Cycle, 无限
0s ~ 655350ns
0s ~ 655350ns
计频器
范围
5Hz ~ 150MHz
精确度
时基精确度±1count
时基
±20ppm (23˚C ±5˚C) 热机30分钟后
分辨率
最大分辨率为:
100nHz 对于 1Hz, 0.1Hz 对于 100MHz.
输入阻抗
1kΩ/1pf
灵敏度
35mVrms ~ 30Vms (5Hz ~ 150MHz)
保存/调取
10组设置存储
接口
USB (Host & Device)
显示
3.5”TFT LCD
一般规格
电源
AC100~240V, 50~60Hz
功耗
25 W (最大)
操作环境
本说明书规格温度范围: 18 ~ 28˚C
工作温度 :
0 ~ 40˚C
相对湿度:
＜ 80%, 0 ~ 40˚C
安装类别： CAT II
操作海拔
2000 米
存储温度
-10~70˚C, Humidity: ≤70%
尺寸 (WxHxD)
266(W) x 107(H) x 293(D) mm
重量
约 2.5kg
附件
GTL-101× 2
快速入门指南 ×1
CD (用户手册+ 软件) ×1
电源线×1
快速使用手册 *1
用户手册 CD *1
GTL-101 测试线*2
电源线 *1
GTL-110 BNC(M)-BNC(M) 射频电缆
订购信息：
AFG-2225, 25MHz 双通道任意波形信号产生器
标配
选配
免费下载
快速使用手册 *1
用户手册 CD *1
GTL-101 测试线*2
电源线 *1
GTL-110 BNC(M)-BNC(M) 射频电缆
