| 选件 | 是否计量 | 发货周期 | 保修时间 | 成色 |
|---|---|---|---|---|
| 否 | 7天 | 12- | 全新 | |
| 所在地 | 机身号 | 状态 | 资料下载 | |
| 深圳市 | 完好 |
| 特点 |
|
* 0.1Hz~5/12/25MHz全数字合成信号，0.1Hz分辨率 * 内置标准波形：正弦波、方波、三角波、噪声波和任意波 * 20MSa/s采样率、10位垂直分辨率、4k点记录长度的任意波形编辑功能 * 1%~99%方波占空比调整 * 全数字操作设计与旋钮微调功能 * 3.5’’三色 LCD屏幕，同时显示幅值、直流偏压和其它按键设置信息 * AM/FM/FSK调变信号，扫描和计频功能(仅AFG-2100系列) * USB Device接口，用于远程控制和波形编辑 * 配备PC任意波形编辑软件 |

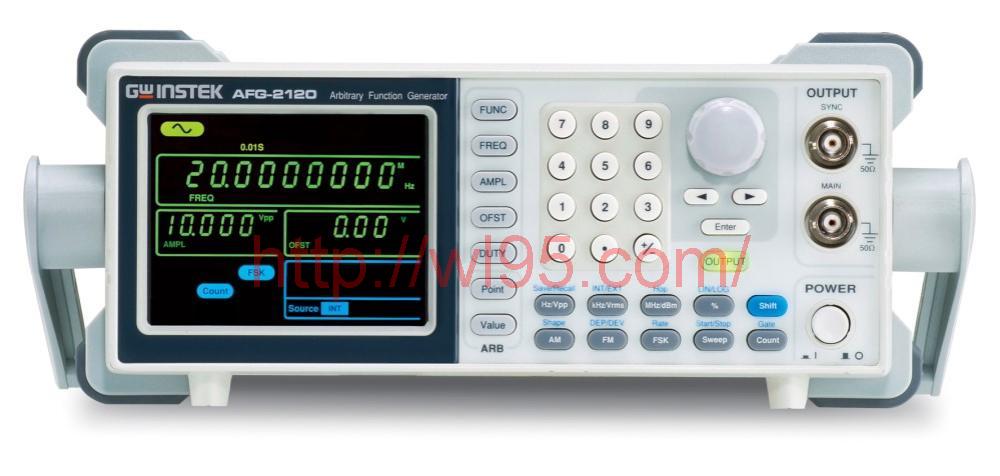

超越传统、创新价值的任意波形信号发生器
AFG-2100/2000系列任意波形信号发生器是一台以DDS技术为基础，涵盖正弦波、方波、三角波、噪声波以及20MSa/s采样率的任意波形。0.1Hz的分辨率和1%~99%的方波(脉冲波)可调占空比功能，极大的扩展了它的应用范围。
AFG-2100/2000系列包括6个型号，5MHz/12MHz/25MHz三种频段。此外，AFG-2100系列还提供AM/FM/FSK调变、扫描以及计频器功能。在参数设置上采用全数字化的操作设计，3.5’’的三色LCD显示，可清楚的显示设置的参数内容。全系列配备USB Device接口，用户除了可进行远程控制，还可以从PC导入波形数据。
内置任意波功能
AFG-2100/2000系列提供20MSa/s采样率、10位垂直分辨率以及4k点记录长度的任意波编辑功能。用户可通过面板设置或使用专属的波形编辑软件来进行任意波编辑。
幅值与直流偏压显示功能
除了设置参数，AFG-2100/2000还将电压幅值、直流偏压读值显示在LCD屏幕上。三种幅值单位Vpp、Vrms和dBm供用户选择和替换。
宽广的方波可调占空比
AFG-2100/2000系列提供的方波占空比可设置在1%~99%。利用这个功能，可将脉冲波形模拟突波或瞬变信号。
AM/FM/FSK、Sweep、Counter功能(仅AFG-2100系列)
AFG-2100系列内置AM/FM/FSK三种调变方式、波形扫描和计频器功能。150MHz的频率计数功能节省了添购额外计数器的费用。
全数字化按键设计
AFG-2100/2000系列的全数字化按键设计改善了传统信号发生器设置的不确定性，显著增加了波形输出的精度。3.5’’的LCD屏幕，方便用户在调整过程中观察到参数的改变。
专属的任意波编辑软件
AFG-2100/2000提供一套免费的任意波编辑软件。在PC上完成所需的波形编辑后，只要通过USB接口即可将资料载入AFG-2100/2000进行输出。
规格
AFG-2105
AFG-2112
AFG-2125
AFG-2005
AFG-2012
AFG-2025
波形
正弦波/方波/三角波
任意波功能
采样率
20MSa/s
重建率
10MHz
记录长度
4k点
垂直分辨率
10位
频率特性
范围 正弦波/方波
0.1Hz~5MHz
0.1Hz~12MHz
0.1Hz~25MHz
0.1Hz~5MHz
0.1Hz~12MHz
0.1Hz~25MHz
三角波/锯齿波
1MHz
分辨率
0.1Hz
稳定度
±20ppm
老化率
±1ppm/year
误差容忍
＜10mHz
输出特性
幅值 范围
≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (开路)
≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (开路)
精确度
设定值的±1%±1mVpp；(1kHz, ＞10mVpp)
分辨率
1mV或3位
平坦度
±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz；
±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz)
单位
Vpp，Vrms，dBm
直流偏移 范围
±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (开路)
精确度
设定值的1%+2mV+幅值的0.5%
波形输出 阻抗
50Ω典型值(固定)；＞10MΩ(输出关闭)
保护
短路保护；过载继电器自动禁止输出
SYNC输出 准位
TTL-compatible into＞1kΩ
阻抗
50Ω正常值
上升/下降时间
≤25ns
正弦波特性
谐波失真
-55dBc DC～1MHz, Ampl＞1Vpp；45dBc 1MHz~5MHz, Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp
方波特性
上升/下降时间
最大输出时，≤25ns(接50Ω负载)
过激信号
＜5%
不对称性
周期的1%+1ns
可调占空比
1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全频段1%的分辨率)
三角波特性
线性度
＜峰值输出的0.1%
可调对称性
0%~100%(0.1%的分辨率)
AM调制
载波波形
正弦波、方波、三角波
——
调变波形
正弦波、方波、三角波
调变频率
2mHz~20kHz(Int)；DC~20kHz(Ext)
深度
0%~120.0%
FM调制
载波波形
正弦波、方波、三角波
调变波形
正弦波、方波、三角波
调变频率
2mHz~20kHz(Int)；DC~20kHz(Ext)
偏差
DC~最大频率
FSK
载波波形
正弦波、方波、三角波
调变波形
50%占空比方波
内部频率
2mHz~20kHz
频率范围
0.1Hz~最大频率
扫描
扫描时间
1ms~500s
波形种类
正弦波、方波、三角波
扫描形态
线性或对数
开始/截止频率
0.1Hz~最大频率
计频器
范围
5Hz~150MHz
精确度
时基精确度±1count
时基
±20ppm(23℃±5℃)，热机30分钟
分辨率
最大分辨率：对于1Hz，100nHz；对于100MHz，0.1Hz
输入阻抗
1MΩ/150pf
灵敏度
≤35mVrms(5Hz~100MHz)；≤45mVrms(100MHz~150MHz)
存储/调取
10组存储设置
接口
USB(Devices)
电源
AC 100~240V，50~60Hz
功率消耗
65VA
尺寸&重量
266(W)×107(H)×293(D)mm；约3.2kg
266(W)×107(H)×293(D)mm；约3.1kg
配件：
GTL-242 USB数据线，USB 2.0 A-B型，4P(选配)
订购信息
AFG-2100系列 任意波形信号发生器
AFG-2000系列 任意波形信号发生器
附件
AFG-2100系列 - GTL-101×2，说明书×1，电源线×1
AFG-2000系列 - GTL-101×1，说明书×1，电源线×1
