| 选件 | 是否计量 | 发货周期 | 保修时间 | 成色 |
|---|---|---|---|---|
| 否 | 5天 | 36- | 全新 | |
| 所在地 | 机身号 | 状态 | 资料下载 | |
| 深圳市 | 完好 |
|

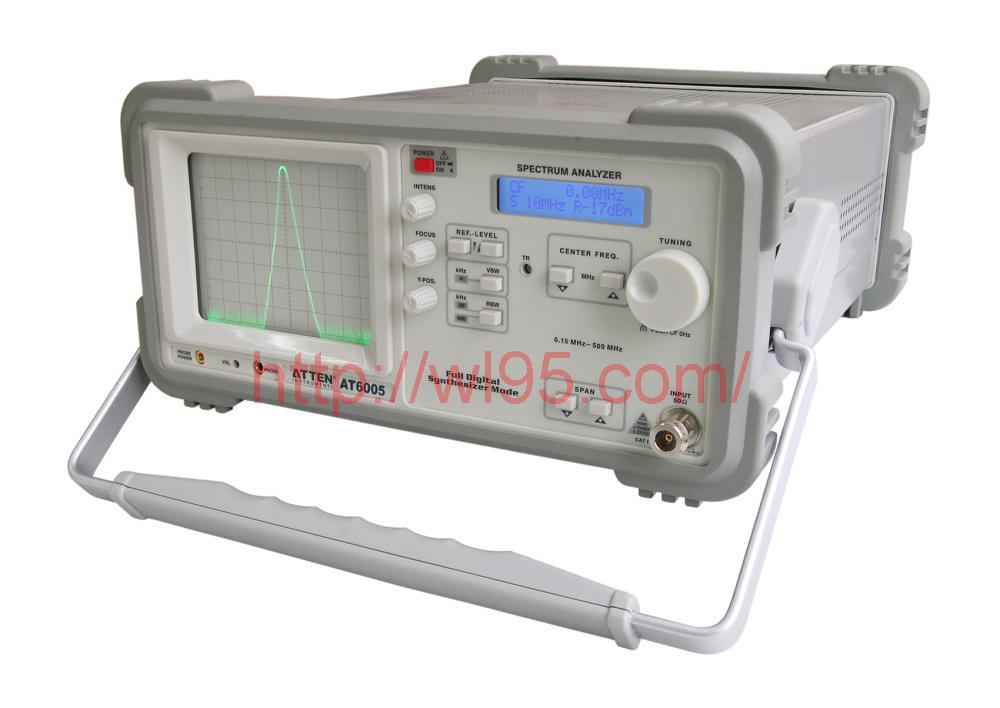

★安泰信频谱分析仪可以很好的对遥控器、对讲机、测量发射接收机、无绳电话、通讯机等有线、无线系统进行检查及信号频率的分析比较。 ★频谱分析仪通常显示没有处理过的原信号的信息，电压、功率、周期、波形、边带和频率。 频谱分析仪常用的测量有：谱波失真，双音交调失真和杂波探测。 ★电磁兼容测试（EMC）：测量各种电子设备上发射的有害电磁波的功能。另从PHOTE（耳机）插孔还可以输出AM/FM检波信号，可用来识别噪声施加影响的广播信号，从认证的角度上来说，先进行放射噪声的测量对事前的评定、研究是非常有效的测量功能。 ★还可广泛用应于教学、科研。安泰信频谱分析仪能真正看到电信号（如射频脉冲信号）用傅利叶级数展开出来的图像，教学上更容易理解，科研上更清楚。 |
||
|
技术指标： |
||
|
频率： |
||
|
1 |
频率范围 |
0.15~500MHz |
|
2 |
稳定度 |
±10ppm/年 |
|
3 |
老化 |
±2ppm/年 |
|
4 |
频率显示分辨率 |
10kHz（5 1/2 digit） |
|
5 |
读数精度 |
±2%*扫频宽度+5*10-3*中心频率+10kHz |
|
6 |
中心频率调节范围 |
0.15～500MHz |
|
7 |
频率发生 |
TCXO，DDS（数字频率合成） |
|
8 |
扫频宽度范围 |
零挡以及1～500MHz（1-2-5分档） |
|
9 |
扫频宽度精度 |
±10% |
|
10 |
分辨率带宽 |
400kHz 、20kHz |
|
11 |
视频滤波器带宽 |
4kHz |
|
12 |
扫频时间 |
20ms |
|
幅度 |
||
|
13 |
幅度范围 |
-100dBm～+13dBm |
|
14 |
显示 |
CRT，8*10div |
|
15 |
显示校正 |
10dB/div，对数的 |
|
16 |
显示范围 |
80dB（10 dB/div） |
|
17 |
幅度频响 |
10 dB衰减，零档，分辨率带宽 400kHz，信号-17 dBm：＜±4 dB |
|
18 |
LCD显示 |
2*16字符，中心频率，扫宽，参考电平 |
|
19 |
输入衰减器 |
0～40dB(4*10dB) |
|
20 |
精度（输入衰减） |
≤±2dB/10dB |
|
21 |
参考电平范围 |
-27 dBm～+13 dBm(每级10dB) |
|
22 |
精度 |
（参考电平）250MHz（CF），零档，RBW400kHz：±2 dB |
|
23 |
最小平均噪声 |
≤-90 dBm（RBW20kHz VBW4kHz） |
|
24 |
三阶交调 |
在-27dBm时2个信号，＞3MHz间隔：≤-60 dBc |
|
25 |
2次谐波抑制 |
-27 dBm，0 dB衰减，≤-50 dBc |
|
26 |
VSWR （衰减≥10 dB） |
typ. 1.5：1 |
|
输入 |
||
|
27 |
信号输入 |
N连接器 |
|
28 |
阻抗 |
50Ω |
|
29 |
最大持续RF输入电平 |
10～40 dB衰减：+20 dBm（0.1W） 0 dB 衰减：+10 dBm |
|
30 |
最大DC 输入电压 |
±25V |
|
31 |
电源对AZ530 探头 |
6 VDC |
|
32 |
音频输出 |
3.5mmφ，话筒连接器 |
|
33 |
滚动控制输入 |
中心频率 |
|
随机配件 |
||
|
34 |
电源线 |
1 |
|
35 |
BNC电缆1.5M |
1 |
|
36 |
接地鱼夹线 |
1 |
|
37 |
天线 |
1 |
|
38 |
适配器N-BNC |
1 |
|
其它 |
||
|
39 |
工作温度 |
+10℃~ +40℃ |
|
40 |
存储温度 |
-40℃ ~ +70℃ |
|
41 |
线电压范围 |
220±10V ～，50Hz~60Hz |
|
42 |
重量 |
约8.0Kg |
|
43 |
尺寸 |
380×285×125 ( L×W×H )mm |
