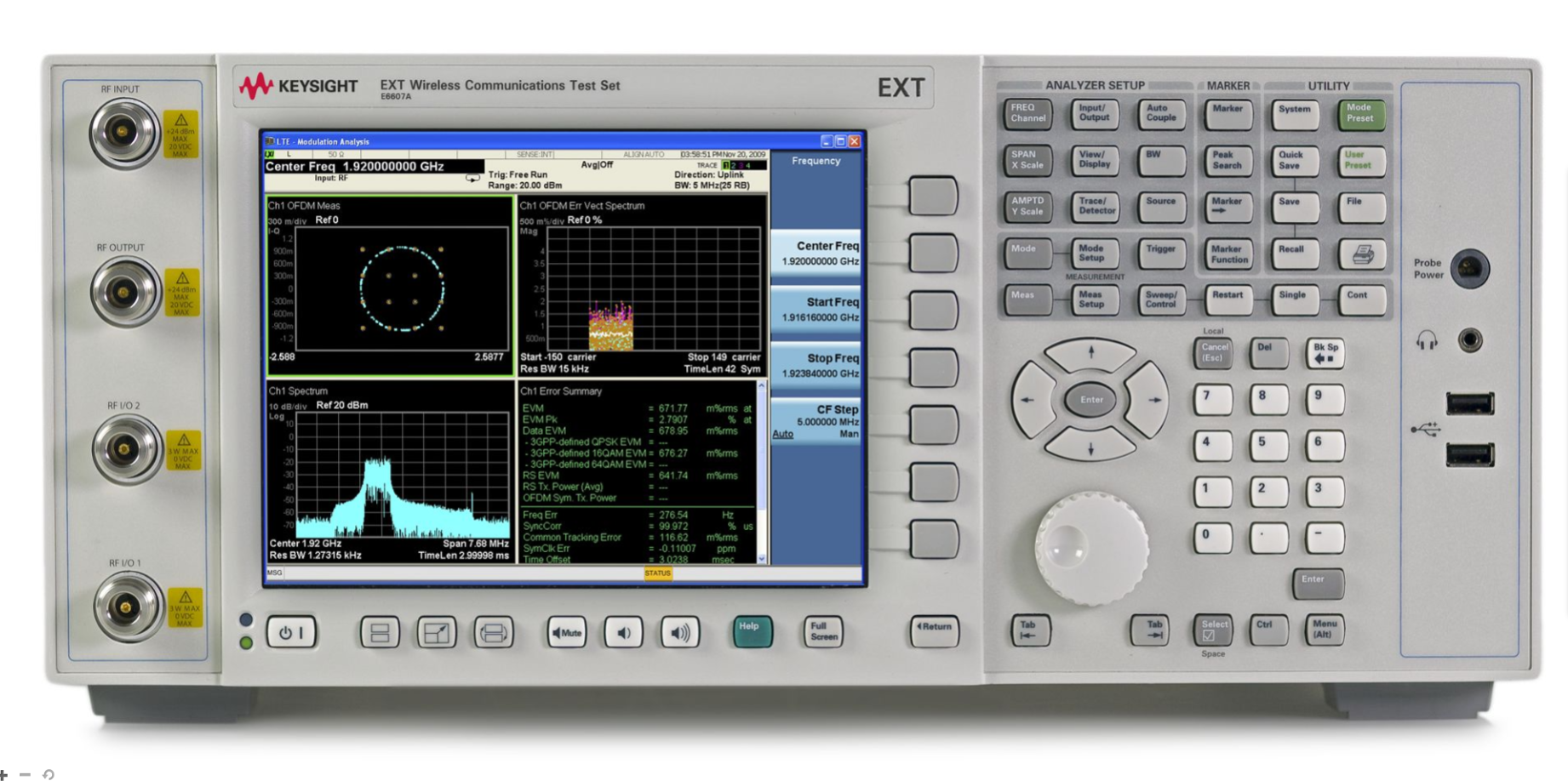

故障一：整机不开机，通电无响应，保险丝反复熔断 现象：E6607A EXT 无线通信综合测试仪，接通市电整机无反应，电源指示灯不亮，风扇不运转；内部保险丝熔断，更换保险丝通电立刻再次熔断；少数情况电源灯亮，但系统无法启动。电网浪涌冲击、电源模块电解电容老化击穿、整流功率器件短路；后级射频源板、接收机板、主板存在短路也会触发电源保护。排除电源线、市电插座故障，属于硬件损坏，固件重置无法修复。
故障二：开机自检报 PLL Unlock 本振失锁，射频源 / 接收机自检失败 现象：开机自检弹出 PLL Unlock 报错，自检流程中断；射频源无激励输出，接收机灵敏度恶化；偶尔可以进入测量界面，但频率偏移，功率、EVM 解调指标异常；温度升高故障更容易复现。仪器内置频率合成本振模块，机架长期 24 小时运行、风道积灰散热变差，锁相环器件老化；10MHz 参考晶振漂移；主板后备纽扣电池亏电，会加重本振失锁问题。
故障三：RFIO 射频端口损伤，发射源输出功率偏低、接收机过载，自校准报错 现象：开机自检 PASS，低频段测试尚可，高频段源输出功率偏低，接收机测试功率读数偏差大；执行整机射频自校准报错；出现 Receiver Overload 接收机过载告警；N 型射频接头外观完好，该机型存在原厂服务公告，接头锁块容易因线缆拧力矩过大发生内部松动脱焊。外部大功率回灌、静电冲击，损坏内部步进衰减器、射频继电器、接收机混频器件；接头内部隐性损伤，引入额外插损，更换外部测试线缆故障依旧。
故障四：存储硬盘损坏，开机卡在启动画面，校准常数读取失败，蓝屏死机 现象：通电电源正常，开机停留在 Keysight 开机画面，反复重启；运行测试序列容易蓝屏死机；保存测试文件、仪器设置报错；报校准常数无效；每次开机系统时间重置。内置机械硬盘出现大量坏块，系统文件、射频出厂校准数据库损坏；主板后备纽扣电池亏电，校准参数丢失，恢复出厂设置、升级固件无法修复硬件故障Keysight。外接 E6617A 功放模块热插拔容易诱发系统蓝屏崩溃
维修案例一 手机产线测试实验室 Keysight E6607A 无线通信综合测试仪，电网浪涌之后整机不通电，电源指示灯不亮，内部保险丝熔断，更换保险丝通电立刻熔断。外部确认电源线、市电插座正常。拆机检测电源模块，滤波电容、整流器件击穿短路，后级射频板无次生短路。更换电源损坏元器件，校验各路输出电压，整机自检全部 PASS，执行整机射频自校准，仪器返回手机射频产线测试工位使用。
维修案例二 无线模块研发实验室 E6607A，机架常年不间断运行，开机报 PLL Unlock 本振失锁，自检终止，射频源无激励输出。风扇运转正常，RFIO 端口外观完好。排除电源、硬盘故障，定位频率合成本振锁相环环路器件老化失效，10MHz 参考晶振漂移。更换本振环路损坏元器件，调整 PLL 环路参数，执行整机射频性能对齐，复测频率锁定、相位噪声指标，本振锁相稳定，源与接收机全部功能恢复正常。
维修案例三 第三方计量实验室 E6607A，操作人员拧线缆力矩过大，后期测试 RFIO 端口高频段输出功率偏低，接收机读数偏差大，射频自校准反复报错。更换测试线缆故障不变。拆机检查射频接头组件，属于该机型原厂已知问题，射频接头块内部松动脱焊，同时一路步进衰减器档位损伤。更换射频接头块组件，更换衰减器组件，完成整机射频自校准，功率计多点计量验证，全频段功率、接收灵敏度回归出厂规格，仪器恢复计量测试工作。
维修案例四 通信模块研发实验室 E6607A，故障现象开机卡在启动画面，间歇性蓝屏死机；偶可进入软件，报校准常数无效，系统时间每次开机重置。排除外接外设干扰。判定内置机械硬盘大量坏块，系统与射频校准数据库损坏，主板后备纽扣电池亏电。更换工业级硬盘，重装系统与固件，更换后备纽扣电池，导入出厂校准常数，执行整机完整射频对齐。开机不再重启，校准数据读取正常，各类远程通讯接口工作正常。
维修案例五 物联网产线测试实验室 E6607A，设备使用年限较久，风扇噪音巨大，夏季机房经常弹出 Over‑temperature 过热告警，偶发伴随临时 PLL Unlock 报错。清理机箱灰尘故障改善有限。检测确认散热风扇转速衰减。更换全套原装风扇组件，梳理机箱风道，整机 72 小时拷机测试，过热告警不再复现，本振失锁次生故障消除，机架长期运行稳定。
