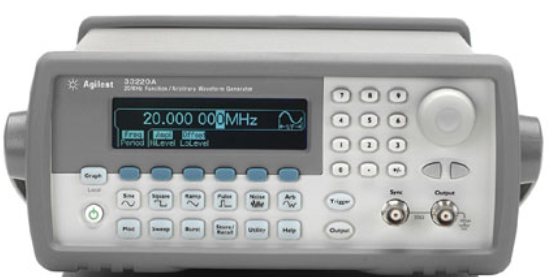

故障一：整机不开机，通电无反应，保险丝熔断 现象：33220A 20MHz 函数 / 任意波形发生器，通电整机无响应，指示灯不亮，风扇不转动；内部保险丝熔断，更换保险丝通电立刻再次熔断；少数情况风扇转动，屏幕完全黑屏。电网浪涌冲击、电源板电解电容老化鼓包击穿、整流器件短路；后级主板、输出放大电路短路也会造成电源保护。排除电源线、市电插座故障，属于硬件损坏，固件重置无效。
故障二：开机报错 606 Reference PLL Unlock 参考锁相环失锁 现象：开机自检弹出 606 报错，仪器锁死无法输出波形；偶尔可以短暂进入界面，频率设置错乱，输出频率偏移；温度变化故障时好时坏。10MHz 参考晶振老化、参考锁相环 PLL 环路器件劣化；主板后备纽扣电池亏电，会加重时钟漂移问题。自检不一定全部终止，但频率、波形输出指标完全失效。
故障三：输出异常，无输出、幅度偏低、波形畸变，输出短路保护频繁触发 现象：Output 按键开启，BNC 输出端口无波形输出；输出幅度整体偏低，波形失真、削波；经常触发输出保护，关闭再开启短暂恢复。排除外部负载短路、BNC 线缆故障；多为外部过压、静电冲击，损坏 DDS‑DAC 后端输出放大器、输出继电器；BNC 输出座内部芯线隐性损伤，引入额外衰减，外观接头看不出损坏。
故障四：开机自检 Self‑Test Failed，死机，自定义波形存储报错 现象：开机自检报 Self‑Test Failed 并返回错误代码；运行自定义任意波形，下载波形报错，存储波形丢失；间歇性死机重启。FPGA 逻辑、DAC 单元自检失败；板载闪存存储单元老化，固件、用户波形数据损坏；后备纽扣电池亏电，系统参数丢失，升级固件无法修复硬件故障。
维修案例一 教学实验室 Keysight 33220A 任意波形发生器，电网浪涌之后整机不通电，电源指示灯不亮，内部保险丝熔断，更换保险丝通电立刻熔断。外部确认电源线、市电插座正常。拆机检测电源板，滤波电容击穿短路，后级输出放大回路无次生短路点。更换电源板损坏元器件，各路输出电压校验正常，整机自检全部 PASS，输出标准正弦波形验证，仪器返回教学实验工位使用。
维修案例二 硬件研发实验室 33220A，开机报 606 参考锁相环失锁报错，仪器锁死，无波形输出，偶发可以短暂开机工作。排除电源、输出模块故障。定位 10MHz 参考晶振老化，PLL 环路滤波器件性能劣化。更换参考晶振与环路损坏元器件，调整 PLL 环路参数，执行整机自校准，复测频率精度，锁相不再报错，正弦波、任意波形输出全部正常。
维修案例三 产线测试实验室 33220A，开机自检 PASS，开启输出之后无波形输出，BNC 接头外观完好，更换完好测试线缆、负载故障不变。拆机排查输出通路，输出放大运放芯片受外部瞬时高压冲击损坏，输出继电器触点劣化。更换输出放大器与继电器组件，执行输出幅度校准，使用示波器验证正弦、方波、任意波形，幅度、上升沿指标回归出厂规格，仪器恢复产线信号模拟测试。
维修案例四 高校电子实验室 33220A，故障现象开机报 Self‑Test Failed 自检失败；下载自定义任意波形报错，存储的波形文件丢失，间歇性死机重启。排除固件版本问题。定位板载闪存存储单元老化，同时主板后备纽扣电池亏电。更换后备纽扣电池，修复闪存相关硬件，重装仪器固件，执行完整自检，自定义波形下载、存储读取正常，仪器投入科研教学使用。
