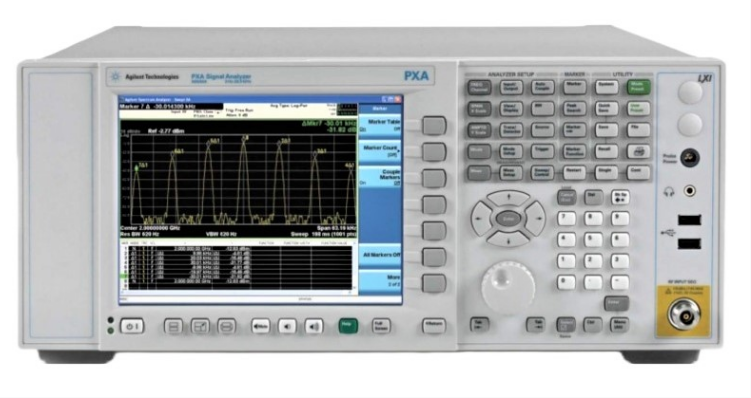

故障一：开机自检报 LO Unlock 本振失锁，自检中止，无基线、相位噪声恶化 现象：N9030A PXA 高性能信号分析仪开机自检弹出 LO Unlock 报错，自检流程中断；屏幕无正常噪声迹线；偶尔可以进入测量界面，但频率解析错乱，相位噪声指标严重劣化；高温环境故障概率显著升高。N9030A 采用 YTO 本振合成器，长期机架 24 小时运行、散热积灰会加速本振锁相环器件老化；YTO 振荡器、环路滤波组件损坏，造成本振无法锁相，射频下变频链路无法工作。
故障二：射频前端过载损伤，高频段幅度偏低，自动对齐 Auto‑Align 失败 现象：开机自检可以通过，低频段测量基本正常，3GHz 以上高频幅度读数整体偏低，随频率升高偏差持续增大；切换不同衰减档位幅度响应不一致；执行 Auto‑Align 自动对齐报错。多为外部大功率信号、静电冲击损伤输入步进衰减器、YTF 预选滤波器、射频微波开关；N 型输入接头外观完好，内部芯线隐性烧蚀，引入额外插损，破坏整机幅度平坦度。
故障三：内置硬盘损坏，开机卡在启动界面，校准数据读取失败 现象：通电电源正常，开机停留在 Keysight 开机画面，反复重启；进入测量软件速度极慢，保存截图、仪器设置报错；报 Mass storage error、校准常数无效；恢复出厂设置无法修复硬件故障。N9030A 内置机械硬盘，长期连续运行产生坏道，系统文件、出厂射频校准数据库损坏；主板后备纽扣电池亏电，会加重校准参数读取异常ManualsLib。
故障四：散热风扇老化，Over‑temperature 过热告警，间歇性衍生本振失锁 现象：仪器风扇异响震动，个别风扇转速衰减甚至停转；运行一段时间弹出 Over‑temperature 过热告警，仪器自动降性能，严重时整机重启；机房高温环境故障复现概率高。多组散热风扇为本振板、射频前端散热，风扇老化、内部积灰，散热能力下降；温度漂移进一步诱发本振失锁、幅度漂移等次生故障。
故障五：IF OVERLOAD 中频过载告警，底噪抬升，解调与信号分析失真 现象：外部输入功率已经降低，仪器依旧频繁弹出 IF OVERLOAD 告警；整机本底噪声抬高，小信号被噪声淹没；频谱出现多余虚假杂波，解调、信号分析功能失真。排除外部信号因素，故障来自中频放大器、中频滤波器模块受瞬时大功率冲击受损；前端衰减器控制逻辑异常，档位切换出错，信号直接灌入中频通路造成器件劣化。
维修案例一 雷达通信研发实验室 Keysight N9030A PXA 信号分析仪，机架常年不间断运行，开机出现 LO Unlock 本振失锁报错，自检终止，无噪声基线输出。外观检查风扇转动正常，射频输入端口无物理磕碰。排除电源、硬盘故障，定位 YTO 本振合成器锁相环环路器件老化失效。更换本振环路损坏元器件，执行整机 Auto‑Align 自动对齐，复测相位噪声、全频段频率锁定性能，本振锁相稳定，基线恢复正常，仪器返回雷达信号测试工位使用。
维修案例二 无线研发实验室 N9030A，操作人员误将大功率信号接入射频输入端口，后续测试发现 3GHz 以上高频段幅度整体偏低，最高频点幅度偏差可达‑7dB，低频指标尚可。更换标准信号源、射频线缆复测确认仪器本体故障。拆机排查射频前端，两组步进衰减器档位损伤，YTF 预选滤波器性能劣化。更换衰减器组件与 YTF 模块，完成整机幅度、频率完整对齐校准，使用功率计与标准信号源做全频段指标验证，全频段幅度误差回归出厂规格，仪器恢复射频指标测试工作。
维修案例三 第三方计量实验室 N9030A，故障现象开机卡在 Keysight 启动画面，反复重启；偶有概率进入软件，报 Mass storage error 存储错误，校准数据读取无效，保存文件报错。外部外设全部移除排查。判定内置机械硬盘大量坏道，操作系统与射频校准数据库损坏。更换工业级硬盘，重装仪器操作系统与测量固件，导入出厂校准常数，执行整机完整 Auto‑Align 对齐。开机不再重启，校准数据读取正常，各类远程通讯接口工作正常，仪器投入计量测试产线。
维修案例四 通信测试实验室 N9030A，设备使用年限较长，风扇噪音巨大，夏季机房高温环境经常弹出 Over‑temperature 过热告警，偶发伴随临时 LO Unlock 报错。清理内部灰尘之后故障依旧。检测确认两组散热风扇转速衰减。更换全套原装散热风扇组件，梳理风道，整机 72 小时长时间拷机测试，温度告警不再复现，本振失锁次生故障同步消除，机架长期运行稳定。
维修案例五 硬件研发实验室 N9030A，测试过程频繁报 IF OVERLOAD 中频过载告警，本底噪声整体抬升，信号解调结果失真，外部输入功率已经降低依旧复现。排除前端衰减器控制逻辑问题，定位中频放大模块器件受冲击损坏。维修更换中频模块损坏器件，执行中频通路对齐校准，接入多级标准电平信号验证，中频过载告警消除，底噪恢复出厂水平，解调、频谱测量全部恢复正常。
