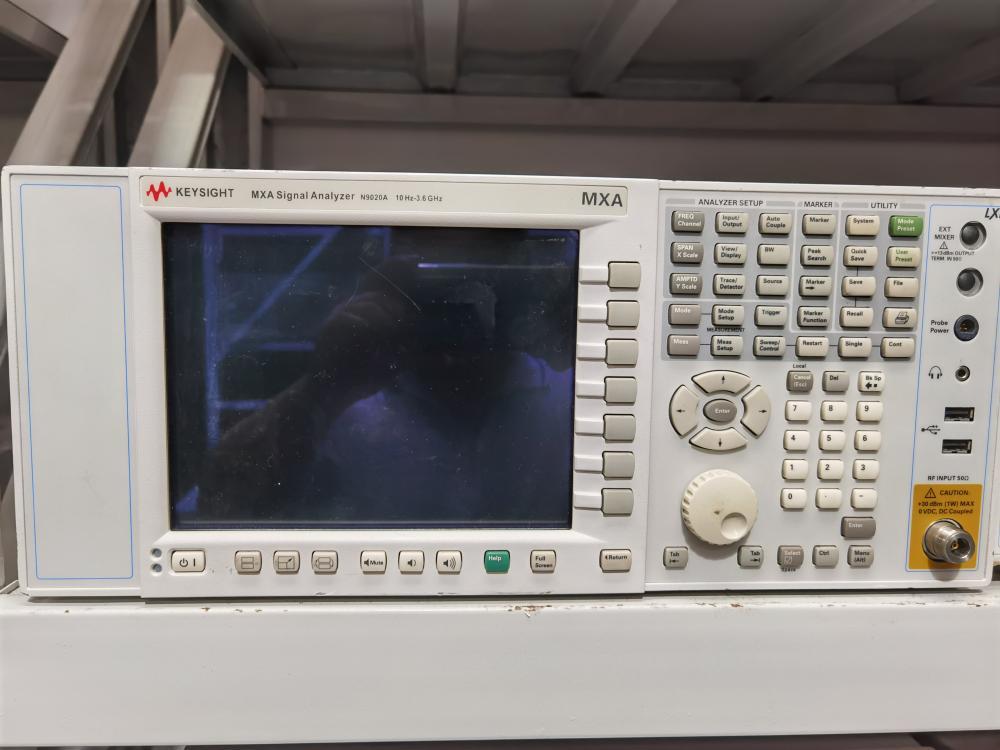

故障一：开机自检报错 LO Unlock（本振失锁），无迹线、底噪异常 现象：N9020A MXA 频谱分析仪开机自检弹出 LO Unlock 报错，自检中止；屏幕无正常噪声基线，扫频无迹线；部分工况偶尔可以进系统，但频率测量错乱，相位噪声指标恶化。N9020A 第一本振锁相环对温度、老化很敏感，长期高温运行、风扇散热不良会加速 PLL 环路器件老化；内部本振板环路滤波元件失效、YIG 振荡器工作异常，会直接造成本振无法锁相，外部输入信号完全无法正常下变频。
故障二：输入端口过载损伤，幅度偏低，高频段幅度超差 现象：仪器开机自检全部通过，低频段测量尚可，3GHz 以上高频幅度读数整体偏低，随频率升高偏差持续变大；输入 0dBm 标准信号，读数明显偏小；切换不同衰减档位，幅度响应不一致；输入 N 型接头外观完好。多为外部输入大功率信号、静电冲击造成内部步进衰减器、射频预选开关、YTF 滤波器模块损伤；N‑Type 外导体完好不代表内部射频通路完好，接头内部芯线隐性烧蚀也会引入额外插损。
故障三：硬盘损坏，开机卡在启动界面、系统反复重启 现象：通电电源灯正常，开机卡在 Windows 启动界面，反复重启；进入测量软件很慢，保存截图、保存设置报错，读取校准数据失败，报 201 校准数据无效。N9020A 内置机械硬盘，常年机架连续运行出现坏道，系统文件、出厂校准数据库损坏；内部备用纽扣电池亏电，会伴随校准常数读取异常，出现幅度、频率漂移，简单恢复出厂设置无法修复硬件层面故障。
故障四：风扇故障，仪器过热保护，间歇性报错 Over‑temperature 现象：仪器风扇异响、震动噪音大，个别风扇停转；运行一段时间弹出 Over‑temperature 过热告警，自动降性能，严重时整机重启；夏天机房环境温度偏高故障更容易复现。整机多组散热风扇负责射频板、本振板散热，风扇老化转速下降，整机散热不足，射频模块温度漂移进一步诱发本振失锁、幅度漂移等次生故障；灰尘堆积会加剧该现象。
故障五：中频过载 IF OVERLOAD，底噪抬升，测量失真 现象：输入中等强度信号，频繁报 IF OVERLOAD 中频过载；本底噪声整体抬高，小信号被噪声淹没；信号频谱出现多余杂波，解调测试失真。排除外部输入功率过大后，多为中频放大器、中频滤波器模块受瞬时大功率冲击受损；衰减器逻辑控制异常，没有正确切换衰减档位，信号直接灌入中频电路造成器件劣化。
维修案例一 无线通信实验室 Keysight N9020A 频谱分析仪，长期机架 24 小时运行，开机出现 LO Unlock 本振失锁报错，自检终止，无噪声基线输出。外观检查风扇运转正常，输入端口无物理损伤。分段排查排除电源、CPU 硬盘故障，定位第一本振板锁相环环路器件老化失效。更换本振板故障元器件，执行整机对齐与自校准，复测相位噪声、频率范围，本振锁相稳定，基线恢复正常，仪器返回射频指标测试工位使用。
维修案例二 第三方计量实验室 N9020A，操作人员误将大功率信号接入射频输入端口，后续测试发现高频段幅度整体偏低，10GHz 频点幅度偏差超过‑4dB，低频段指标尚可。更换标准线缆、校准源复测确认仪器本身故障。拆机检查射频前端，步进衰减器部分档位损伤，射频预选开关触点劣化。更换衰减器组件与射频开关，执行完整幅度、频率对齐校准，使用功率计与信号源做全频段指标验证，全频段幅度误差回归规格范围，仪器恢复计量测试工作。
维修案例三 研发实验室 N9020A，故障现象开机卡在系统启动画面，反复重启，偶尔能够进入软件，报 201 校准数据无效，保存文件报错。外部电源、键盘外设全部排除。判定内置机械硬盘大量坏道，系统与校准数据库损坏。更换工业级硬盘，重装仪器操作系统与测量固件，导入出厂校准常数，执行整机自对齐。开机不再重启，校准数据读取正常，LAN、GPIB 接口通信正常，仪器投入产线测试。
维修案例四 通信测试实验室 N9020A，设备使用多年，风扇噪音巨大，高温季节经常弹出 Over‑temperature 过热告警，偶发伴随本振失锁临时报错。清理内部灰尘之后故障依旧。检测发现两组散热风扇转速衰减，其中一组风扇转速不足。更换全套原装散热风扇组件，检查风道，整机通电长时间拷机 72 小时，温度告警不再出现，本振失锁次生故障同步消除，设备长期机架运行稳定。
