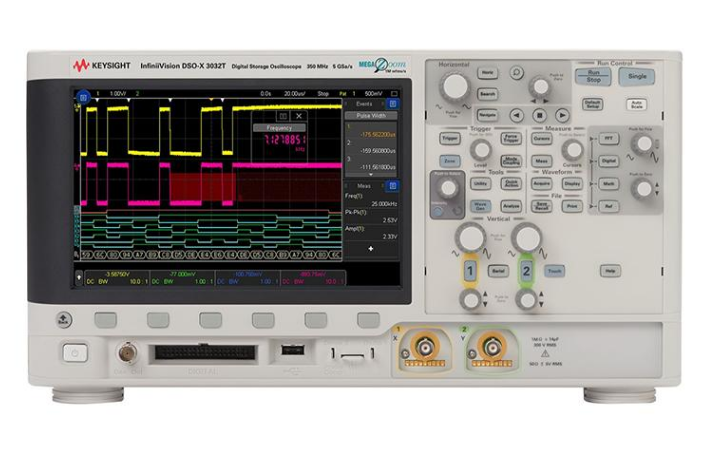

故障一：上电风扇运转正常，开机卡在 Keysight LOGO 界面，反复重启无法进入测量界面 仪器接通市电，电源指示灯点亮，散热风扇转速正常，屏幕可以点亮显示开机 LOGO，但系统加载中途频繁自动重启循环。少数情况下可以短暂进入操作界面，采集、按键功能暂时可用，关机重新上电故障立刻复现。断电静置、恢复出厂设置、U 盘升级固件均无法根治故障。该故障多发于长期不间断通电、长期闲置存放的二手 DSOX3032T。故障根源为主板 NAND 闪存出现坏块，仪器固件、出厂校准参数读取校验失败，系统自检流程中断；主板后备电池亏电，校准备份数据丢失，会进一步加重启动异常，不属于电源板完全烧毁。
故障二：单通道幅值衰减、基线偏移，SPC 自校准垂直校验报错 双通道对比测试，故障通道接入面板 500mV 探头补偿方波，波形峰峰值明显偏低，基线偏离屏幕中心，另一通道测量完全正常。更换完好原装探头、调整垂直档位，故障现象不会消失，排除探头损坏。运行 SPC 自校准程序，直接报对应通道垂直校验失败，校准终止。仪器触发功能可以启用，但故障通道峰峰值、有效值测量持续偏移，测试精度达不到出厂指标。DSOX3032T 双通道各自配备独立衰减继电器与前置放大电路，静电冲击、偶然过压输入，会造成继电器触点氧化磨损、前置放大器件参数漂移，信号通路增益偏离出厂校准值，触发仪器自校准保护报错。
故障三：触摸屏局部断触失灵，屏幕显示完好，实体按键编码器全部正常 示波器开机之后屏幕画面完整清晰，不存在黑点、白斑、漏液、花屏现象，全部实体按键、调节旋钮操作灵敏，波形采集、触发测量功能全部正常。但是触摸屏固定区域点击无响应，手势缩放、InfiniiScan 区域触摸框选触发功能失效。重启仪器、恢复出厂设置、升级官方固件都不能消除故障。该机型触控面板为独立贴合组件，和液晶屏幕本体相互分离。设备机架拆装挤压、环境湿度偏高，会造成触控柔性排线挤压损伤、接口金手指氧化松动，触控坐标信号无法传输主控板。实体按键不经过触控通路，物理操作不受影响，该故障属于硬件损伤，软件手段无法修复。
故障四：50Ω 输入阻抗档位报错，波形畸变失真，1MΩ 档位工作正常 仪器 1MΩ 高阻抗档位下，通道采集波形、各项测量功能全部正常；切换至 50Ω 输入阻抗档位，仪器弹出报错提示，接入标准方波信号波形严重畸变失真，无法开展信号测量。重启仪器、恢复出厂设置，故障依旧存在。DSOX3032T 通道内部依靠专用继电器完成 1MΩ/50Ω 阻抗切换，50Ω 档位内置精密终端电阻，测试过程误输入较高电压信号，会烧毁终端电阻与切换继电器，故障只影响 50 欧姆信号通路，高阻抗通路不受损坏，固件重置无法修复硬件烧毁问题。
维修案例一 某自动化研发实验室二手 Keysight DSOX3032T 示波器，长期 24 小时通电用于产品自动化测试，后期出现开机反复重启，多数时间卡在开机 LOGO 界面，偶发能够进入系统，关机重开故障复现。维修人员先后更换电源线、重装固件、恢复出厂配置，故障依旧没有改善。拆机检测主板存储单元，确认 NAND 闪存出现多处坏块，固件与校准参数读取出错。更换闪存芯片，烧录对应版本固件，回写仪器基础校准数据。装机完成整机 SPC 全套自校准，探头补偿输出标准。经过 72 小时通电老化测试，反复开关机数十次，重启卡 LOGO 故障不再复现，双通道采集、触发、解码、通信全部功能验证通过，设备重新投入自动化测试工位。
维修案例二 硬件研发实验室 DSOX3032T 示波器，调试高速脉冲信号时通道 2 遭受静电冲击，后续通道 2 测量异常，接入本机标准补偿方波，波形幅值偏低，基线明显偏移，更换原装探头故障不变，运行 SPC 自校准直接报通道 2 垂直校验失败。拆机检测模拟前端组件，确认通道 2 内部衰减继电器触点氧化，前置放大芯片参数漂移超标。更换故障继电器与老化放大器件，重新完成通道垂直增益、偏移、线性度校准，完整跑完 SPC 自校准全部项目 PASS。接入标准信号源输出已知幅值方波，双通道测量误差控制在仪器出厂指标范围，触发、分段存储功能全部正常，仪器回归硬件调试工作。
维修案例三 测试实验室 DSOX3032T，机架搬迁拆装搬运之后，出现屏幕左侧固定区域触控失灵，点击位置偏移错位，屏幕显示画质完好无损，实体按键、编码器旋钮全部工作正常，InfiniiScan 触摸框选触发功能无法使用。先后执行恢复出厂设置、升级官方固件，故障没有改善。拆机拆解屏幕组件，排查确认触控柔性排线受到挤压损伤，排线金手指氧化，LCD 液晶屏本体完好。更换全新电容触控面板，清洁排线接口金手指，加固接插件避免挤压受力。装机之后全屏触摸响应灵敏准确，手势缩放、菜单触控、触摸触发全部恢复正常，整机自校准校验全部通过，仪器完整恢复触控操作能力。
维修案例四 院校实验室 DSOX3032T 示波器，学生实验测试时，误将较高幅值信号输入处于 50Ω 档位的通道 1，之后通道 1 切换 50Ω 阻抗模式直接报错，波形畸变严重，切换回 1MΩ 档位测量一切正常。排除菜单设置、固件软件因素。拆机检查通道 1 内部阻抗切换继电器与 50Ω 终端电阻，确认终端电阻烧毁，继电器触点损伤。更换损坏继电器与终端电阻，对阻抗切换通路做补偿校准，跑完整机 SPC 自校准。分别在 1MΩ、50Ω 两种阻抗模式接入标准信号源比对测试，波形形态、测量误差均符合仪器指标，阻抗切换功能正常，仪器重新投入教学实验使用。
