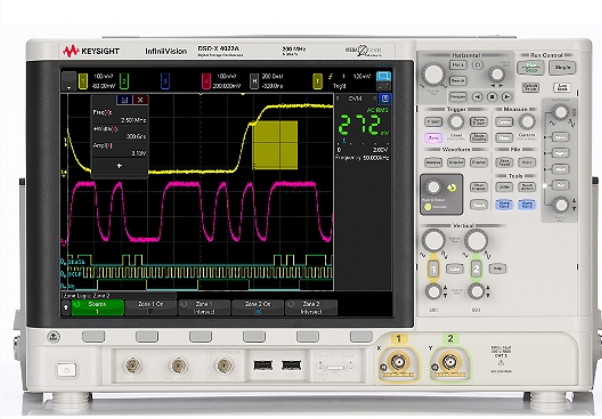

故障一：开机黑屏、电源指示灯亮，风扇正常无画面输出 设备接通市电后电源指示灯正常亮起，机身散热风扇匀速转动，仪器无报错提示，但整机屏幕完全黑屏、无背光、无开机 LOGO，无法进入系统操作界面。设备前面板部分按键与调节旋钮间歇性失灵，反复开关机故障依旧，偶尔可以随机点亮屏幕，但再次重启后故障立刻复发，仪器整体处于假性死机状态，无法进行任何波形测试作业。该故障多发于长期不间断通电、长期闲置存放、温湿度变化大的实验室设备，日常极易被误判为屏幕损坏。 本故障根本原因并非显示屏故障，而是仪器内部主控供电回路老化。设备长期运行导致电源板输出电压出现轻微压降，主控逻辑单元供电不稳定，造成开机自检与系统初始化流程中断，屏幕驱动、按键矩阵无法正常启动。同时设备长期使用积累灰尘，板卡接插件氧化松动，进一步加重供电接触不良，最终形成稳定黑屏故障。
故障二：单通道波形幅值衰减、测量偏低、SPC 自校准报错 仪器双通道对比测试中，故障通道接入标准 500mV 探头补偿方波，波形峰峰值明显偏低、波形边缘畸变失真，另一通道测量完全正常。更换全新原装探头、调整垂直档位后故障不变，可排除探头问题。启动仪器 SPC 自校准，设备直接提示该通道垂直增益校验失败，无法完成校准流程。仪器触发功能正常，但故障通道幅值、峰峰值、有效值测量数据持续偏差，测量精度严重下降，无法用于硬件调试与精准测试。 该故障主要源于模拟通道前置放大电路与档位切换继电器老化损坏。DSOX4022A 通道内部集成多组衰减继电器与前置放大芯片，长期使用中频繁切换档位、静电冲击、偶尔过压输入，会造成继电器触点氧化接触不良、放大芯片参数漂移，导致信号经过通道后出现异常衰减，通道增益参数偏离出厂校准值，最终造成波形失真、测量不准并触发自校准报错。
故障三：触摸屏局部断触失灵，屏幕显示正常，实体按键可用 示波器开机之后屏幕画面完整清晰，不存在黑点、白斑、漏液、花屏现象，全部实体旋钮、物理按键操作灵敏，可以正常采集显示波形。但是电容触摸屏存在固定区域断触，该位置点击菜单、手势缩放、框选 InfiniiScan 触发均无响应，重启仪器、恢复出厂设置、升级固件都不能消除故障，仅触控局部失效，仪器其余测量功能不受影响。 DSOX4022A 触控面板是独立组件，和液晶显示屏相互分离。设备搬运磕碰、机架挤压、环境潮湿，会造成触控面板感应线路受损，触控柔性排线挤压变形、接口氧化松动，局部触控信号无法传递给主控板。实体按键不走触控排线通路，所以物理按键功能完好，该故障属于硬件损伤，软件方式无法修复。
故障四：前置 USB 存储失效，无法识别 U 盘，背板 USB 通信正常 前面板 USB Host 插上确认完好的 U 盘，仪器识别不到存储设备，保存波形、导出截图直接弹出存储报错。更换多款不同格式 U 盘故障依旧。背板 USB Device 接口工作正常，电脑可以上位机程控仪器，LAN 网口、波形采集、触发测量全部功能正常，仅仅前置 U 盘存储功能异常。 前面板 USB 依靠内部排线转接主板，频繁插拔 U 盘、外力拉扯会造成 USB 母座虚焊脱焊，转接排线金手指氧化。仪器 USB 分为 Host 和 Device 两套独立电路，故障只影响 U 盘读取通路，不影响电脑程控通路，属于硬件接触故障，恢复出厂、升级固件无法解决。
维修案例一 某高校实验室 Keysight DSOX4022A 长期用于电子技术教学实验，日均开机时长较长，使用年限久。设备突发开机黑屏，风扇与电源灯正常工作，但屏幕无任何显示，通道调节旋钮间歇性失效。初期维修人员误判为屏幕损坏，更换全新显示屏后故障依旧存在。后期拆机逐级检测电源板、主控板各组供电参数，发现主控内核供电电压偏移超标，定位主控板局部电路老化损坏。维修更换故障电路组件，整机深度除尘，加固所有内部排线与接插件，装机后完成全套出厂自校准与 SPC 校验，探头补偿输出标准、触控与按键全部恢复正常。经过 72 小时连续老化测试与多次开关机测试，黑屏故障彻底消除，仪器指标回归出厂标准，稳定投入教学使用。
维修案例二 某研发实验室二手 DSOX4022A 在嵌入式硬件调试过程中出现通道 2 测量异常，接入机身标准补偿方波，幅值远低于标准值，波形畸变严重，更换多支原装探头故障依旧。运行 SPC 自校准直接报错通道 2 增益异常，校准终止。拆机检测模拟通道组件，确认通道内部衰减继电器氧化、前置放大模块参数漂移超标。维修人员更换故障继电器与老化放大器件，重新校准通道垂直增益与线性度，完整跑完整机 SPC 自校准，全部校验项目通过。接入标准信号源做比对测试，双通道测量误差处于仪器允许指标范围，触发、分段存储、触摸触发等全部功能验证正常，仪器重新投入研发工位使用。
维修案例三 某电子测试实验室 DSOX4022A，工位搬迁搬运之后出现屏幕右侧固定区域触摸失灵，显示画面完好，实体按键旋钮全部正常，无法使用 InfiniiScan 触摸框选功能。先做恢复出厂、重装固件等软件排查，故障没有改善。拆机拆解屏幕组件，查出触控柔性排线受挤压损伤，金手指氧化，LCD 屏幕本身完好。更换全新电容触控面板，清洁排线接口，加固接插件避免挤压。装机之后全屏触摸响应灵敏，手势缩放、菜单操作、触摸触发全部正常，整机自校准全部通过，仪器恢复完整触控功能，继续用于波形捕捉调试。
维修案例四 某产线测试工位 DSOX4022A，日常频繁插拔 U 盘导出波形数据，后期前置 USB 识别 U 盘失败，更换 U 盘、重置仪器均无效。确认背板 USB 程控、网口、采集测量全部正常，排除固件主控问题。拆机检查前置 USB 模块，母座焊点虚焊脱焊，转接排线氧化。对 USB 母座补焊加固，清理排线金手指，锁紧转接接口。装机复测，各类 U 盘均可正常识别，波形、截图文件保存导出正常，上位机程控、网口通信同步复测无误，仪器完整恢复，投入产线测试工作。
