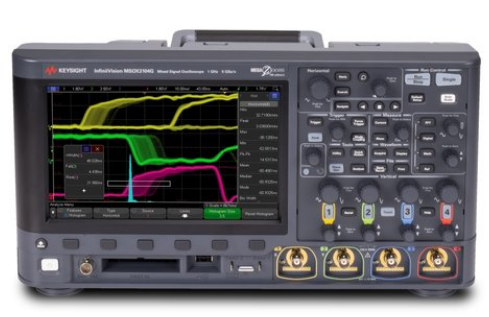

故障 1 仪器开机可以点亮开机 LOGO，进入测量界面数秒后出现反复重启，冷机状态能够短暂运行，仪器工作升温之后故障就会频繁出现，部分机器自检报 PLL2 Timebase Error 时基锁相环错误，无法正常进入测量界面，整机风扇转动正常，不存在黑屏异响。MSOX3014G 属于 3000X‑G 系列，电源板长期高温工作，输出滤波钽电容、电解电容发生容量衰减，等效串联电阻增大，造成 + 12V、模拟通道正负供电纹波超标。示波器时基 PLL 电路对供电噪声十分敏感，纹波异常会造成时基锁存失败，系统触发硬件保护实现重启。该故障大多不是主控芯片损坏，属于供电异常引发的次生故障，维修时容易误判为主板硬件损坏。首先清理整机风道与风扇内部积灰，排除过热保护因素，断电静置三十分钟释放板卡残余电量，恢复仪器出厂设置，升级官方固件排除软件问题。使用测试仪器测量电源板各路输出电压以及纹波，故障设备 12V 输出纹波普遍超过 100mV，仪器标准要求不大于 40mV，使用电容测试仪确认滤波电容老化失效。更换同规格高频低阻滤波电容，清理电源板氧化焊点和内部灰尘，复测各路电压纹波满足指标，连续烤机两小时，重启和报错现象不再出现即为修复完成。
故障 2 CH1‑CH4 其中一路或者两路模拟通道失效，其余通道工作正常，故障通道基线固定不动，调节垂直档位、偏移参数没有任何变化，接入本机 1kHz 校准方波无法采集波形，开机自检弹出模拟通道失败，对应通道被系统锁定。这款示波器四路模拟通道前端集成保护二极管、衰减继电器、前置精密运放，器件测量精度高但耐压能力有限。实际使用当中高压误接入、静电冲击、探头频繁插拔造成接触不良，是通道损坏的主要诱因。高压会直接击穿前端保护器件，进一步烧毁继电器和运放，造成信号通路彻底断开。断开探头将故障通道接地，观察基线会出现固定偏移，没有正常噪声抖动。设备断电后测量 BNC 对地阻抗，故障通道会出现短路或者阻抗偏离标准。拆开模拟前端板依次检测保护二极管、衰减继电器、前置运放以及 ADC 输入回路，使用信号发生器输入小幅标准方波，顺着信号链路定位信号中断位置。更换烧毁的保护器件、信号继电器以及失效运放，清理 BNC 接口氧化层，补焊虚焊焊点。硬件维修结束后执行垂直增益、偏移、四通道一致性校准，接入标准信号完成精度验证。
故障 3 1MΩ 高阻模式下通道全部功能正常，切换至 50Ω 阻抗匹配模式立刻弹窗报错，通道被关闭，切回 1MΩ 模式仪器恢复正常，单独执行通道自检提示阻抗匹配异常，自检无法通过。MSOX3014G 的 50Ω 匹配支路专为高频小信号测试设计，耐受电压很低。操作人员未切换档位就接入带高压偏置的信号，会烧毁 50Ω 微波继电器，匹配取样电阻发生阻值漂移甚至开路。仪器检测到阻抗参数异常，为保护前端硬件直接锁死通道。交替切换 1MΩ 与 50Ω 档位对比，确认故障仅存在 50Ω 支路。拆机检测 50Ω 专用继电器通断状态，确认触点烧蚀无法吸合，测量匹配电阻实际阻值对比出厂参数，同时检查周边滤波、保护元器件，确认有无连带损坏。更换原厂规格高频继电器与高精度功率取样电阻，不可使用普通元器件替代，对支路电路板做清洁补焊。完成 50Ω 阻抗专项校准，反复切换高低阻抗档位测试，确认无报错，测量参数满足指标。
案例 1 实验室调试电源板过程中，操作人员误将 36V 直流电压接入 MSOX3014G 的 CH3 通道，通道波形瞬间消失，仪器无冒烟现象，其余三路模拟通道工作正常。开机自检提示 Analog CH3 Fail，CH3 基线固定，调节垂直档位没有反应。拆机检查模拟前端板，CH3 输入保护二极管击穿短路，衰减继电器触点烧蚀开路，输入回路断开。维修时更换同型号保护二极管和信号继电器，清洗板卡污渍，补焊存在隐患的焊点。整机完成垂直增益、偏移、四通道一致性校准，接入 1kHz 标准方波测试，幅值、偏移、上升沿指标全部符合出厂要求。整机自检全部通过，各个档位切换正常，长时间拷机故障不再复发。
案例 2 仪器长期 24 小时通电运行，冷机启动一切正常，工作十余分钟机身升温后就会不定时重启，偶尔报 PLL2 时基错误，无法长时间开展测试。风扇风道无堵塞，升级固件、恢复出厂设置不能解决故障。实测电源板 12V 带载纹波达到 130mV，远超仪器标准，检测发现两颗输出滤波钽电容容量大幅衰减，供电带载能力下降，造成时基锁相环工作不稳定。维修更换电源板老化的高频滤波电容，整机深度除尘，检查加固全部供电焊点。复测各路输出纹波控制在 40mV 以内，连续四小时烤机并且做冷热交替测试，重启与时基报错彻底消除，冷热状态下仪器运行稳定。
案例 3 射频电路调试作业，用户在 50Ω 阻抗模式下接入带有直流偏置的高频信号，CH1 通道立刻报错锁闭，后续只要切换 50Ω 模式通道就失效，1MΩ 模式可以正常使用。对比测试确定故障局限在 50Ω 匹配支路，拆机检查 CH1 的 50Ω 微波继电器触点烧蚀，匹配取样电阻阻值漂移超过 22%，阻抗参数超标触发仪器保护。维修更换原厂射频继电器和高精度取样电阻，对 50Ω 支路做清洁与补焊加固，执行高频阻抗校准和通道增益校准。接入 10MHz 标准信号反复切换高低阻抗档位，不再出现报错，高频幅值测量误差在允许范围，阻抗匹配精度恢复正常。
案例 4 仪器经常移动用于外场测试，搬运之后模拟通道全部正常，D4‑D7 四路数字逻辑通道完全无法采集信号，D0‑D3 工作正常，开机存在 MSO 子板自检警告。重新插拔排线故障没有改善，拆解 MSO 逻辑子板，D4‑D7 对应的限流电阻出现震动虚焊，两颗保护电阻已经开路。维修清洁排线金手指，更换老化连接排线，补焊虚焊位置，替换损坏的保护电阻。完成数字通道阈值校准与边沿触发校准，逐路测试 8 路数字通道高低电平采集。维修完成后全部数字通道功能恢复，通道一致性达标，整机自检无告警。
