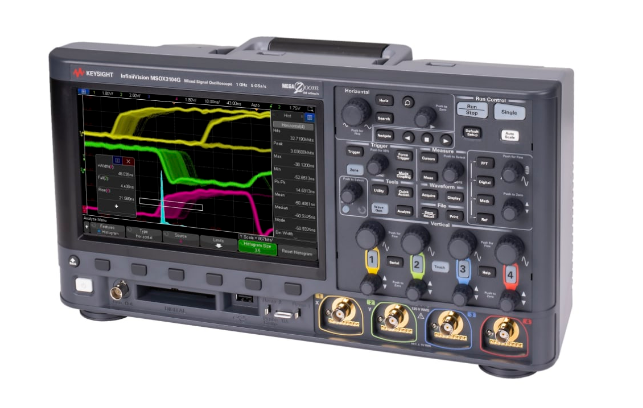

故障 1 仪器开机能够点亮 LOGO，进入操作界面数秒之后就会自动循环重启。冷机状态下仪器可以短暂正常工作，机器温度升上来之后故障就会稳定复现，部分机器开机自检会弹出 PLL2 Timebase Error 时基锁相环错误，无法进入正常测量界面，整机风扇转动正常，没有异响和黑屏现象。MSOX3000X‑G 系列电源板长时间通电处于高温环境，输出端滤波钽电容、电解电容会出现容量衰减，等效串联电阻变大，造成 + 12V、模拟 ±5V 供电纹波严重超标。示波器的时基与时基锁相电路对供电噪声十分敏感，纹波超标直接造成时基无法锁定，系统触发硬件保护进而重启设备。多数情况下并不是主控板本身损坏，而是供电不稳带来的次生故障，实际维修过程中很容易误判为主板故障进行大修。清理整机风道以及风扇内部积攒的灰尘，排除过热保护带来的影响。断电静置三十分钟释放板卡残余电量，恢复仪器出厂设置，升级官方匹配固件，排除软件层面问题。使用高精度测量设备检测电源板各路输出电压以及纹波，故障机器 12V 纹波大多超过 100mV，而仪器标准要求不大于 40mV。借助电容测试仪实测滤波电容参数，确认电容存在容量衰减、老化失效问题。更换规格一致的高频低阻滤波电容，清理电源板氧化焊点与内部积尘，复测各路输出电压与纹波满足指标，连续烤机两小时，不再出现重启以及报错现象即可完成修复。
故障 2 CH1 或者 CH2 其中一路通道失效，另一路模拟通道工作状态完全正常。故障通道基线位置固定，垂直档位、偏移参数调节不会带来任何变化，接入仪器自带 1kHz 校准方波也采集不到波形，开机自检直接提示模拟通道故障，对应通道功能被系统锁死。模拟前端属于这款示波器比较脆弱的硬件部分，BNC 接口后端布置输入保护二极管、衰减继电器、前置精密运放，器件耐压水平不高但测量精度要求高。日常使用过程中高压误接入、静电击穿、反复插拔探头带来的接触不良，是造成通道烧毁的三类主要诱因。高压会瞬间击穿前端保护器件，进一步损毁继电器与运放，最终造成信号通路完全断开。断开探头，将故障通道设置接地，观察基线状态，故障通道基线会出现固定偏移，不存在正常抖动。设备断电之后测量 BNC 接口对地阻抗，故障通道会出现短路或者阻抗偏离正常值的情况。拆开模拟前端板，逐级检查保护二极管、输入继电器、前置运放、ADC 输入端的工作状态。使用信号发生器输入小幅值标准方波，顺着信号链路找到信号中断的位置。替换已经烧毁的保护器件、信号继电器以及失效运放，清理 BNC 接口氧化部位，对虚焊点位补焊。硬件维修结束之后，需要完成垂直增益、偏移、通道一致性校准，再接入标准信号对测量精度做验证。
故障 3 仪器使用 1MΩ 高阻档位进行测试时各项功能都正常，切换到 50Ω 匹配模式的瞬间就会出现报错，通道直接被关闭，不能开展测量。切回 1MΩ 档位之后仪器立刻恢复可用，单独执行通道自检会提示阻抗匹配异常，自检无法通过。MSOX3022G 的 50Ω 支路是面向高频小信号测试设计，本身耐受电压很低。很多操作人员没有更改档位就接入带有高压的信号，会造成 50Ω 高频微波继电器触点烧蚀，精密取样电阻出现阻值漂移甚至开路。仪器自检识别到阻抗参数不符合标准，为保护前端硬件电路，直接将通道锁死。交替切换高低阻工作模式做对比测试，确定故障只出现在 50Ω 支路。拆机检测 50Ω 专用继电器的通断能力，确认触点烧蚀无法正常吸合。测量匹配电阻实际参数，对比出厂标准，判断是否发生漂移或者损坏。检查周边滤波、保护器件，确认不存在连带损坏情况。更换原厂规格的高频继电器与高精度匹配电阻，不能使用普通元器件直接替代，对支路电路板做清洁处理。必须完成 50Ω 阻抗专项校准，反复切换高低阻模式测试，确认不再报错，参数指标满足要求。
案例 1 实验室调试工控设备时，操作人员未断电，直接将 48V 直流电源接入示波器 CH2 通道，随即 CH2 波形消失，设备无冒烟、无黑屏。开机自检提示 Analog CH2 Fail，CH1 采集校准波正常，CH2 基线锁死、档位调节无效。拆机测量 CH2 前端，输入保护二极管击穿短路，一级衰减继电器触点烧蚀开路，前端运放偏置异常，信号通路完全中断。维修过程中更换同型号高速信号保护二极管、信号继电器，清洗模拟前端板污渍、氧化焊点，补焊薄弱点位。整机执行垂直校准、偏移校准、通道匹配校准，接入标准 1kHz/1V 方波测试，幅值、上升沿、偏移指标全部达标。整机自检全部通过，CH2 通道精度恢复出厂标准，高低档位切换正常，长时间拷机没有故障复发。
案例 2 设备长期 24 小时待机使用，冷机开机正常，开机十分钟升温后开始周期性重启，偶尔弹出 PLL2 时基错误，无法长时间测试。风扇、风道没有堵塞，固件升级、恢复出厂设置都不能解决问题。实测电源板 12V 输出纹波达到 126mV，远超出仪器标准，电容检测发现两颗输出滤波钽电容容量衰减过半，等效串联电阻严重超标，供电带载能力不足，导致时基 PLL 锁定失稳。维修时更换电源板全部老化高频滤波电容，整机除尘，检查各供电输出焊点，复测各路电压纹波降至 35mV 以内，符合出厂标准。连续四小时烤机，同时做高低温切换测试，彻底消除重启与 PLL 报错，冷热机工作状态稳定，间歇性故障不再出现。
案例 3 射频信号调试时，用户在 50Ω 阻抗模式下没有断开高压偏置信号，导致通道瞬间报错锁死，此后一切换 50Ω 即禁用通道，1MΩ 可正常使用。经过对比测试，故障范围锁定在 50Ω 匹配支路。拆机检测 CH1 50Ω 微波继电器触点烧蚀无法吸合，匹配取样电阻阻值漂移超过百分之二十，阻抗匹配参数超标，仪器自检保护性锁闭通道。维修更换原厂高频射频继电器、高精度功率电阻，对 50Ω 支路做绝缘清洁、补焊加固，执行示波器高频阻抗校准、通道增益匹配校准。接入 10MHz 标准高频信号验证高低阻切换，50Ω 和 1MΩ 档位切换不再报错，高频幅值测量误差处于正常范围，阻抗匹配精度达标。
案例 4 设备频繁移动搬运之后，模拟通道一切正常，D0‑D7 逻辑通道正常，D8‑D15 完全无法采集信号，数字总线自检告警。初次重新插拔排线，故障现象没有改善。拆机查看 MSO 子板，后半组通道输入限流电阻因为震动出现虚焊，同时部分保护电阻老化开路，后半组数字电平无法完成采样。维修过程中清洁排线金手指，对老化的连接排线直接更换，补焊失效焊点，更换损坏的数字保护电阻阵列。执行数字通道阈值校准、边沿触发校准，逐路测试 16 路高低电平、边沿采集功能。维修之后 16 路数字逻辑通道全部恢复正常，通道一致性良好，整机自检不再出现异常警告。
