1、开机故障：不开机、风扇转黑屏、卡 LOGO、时基 PLL2 报错、反复重启 故障现象：通电整机无反应，风扇不转；风扇运转屏幕黑屏；开机卡在 LOGO 界面无法进入测量；开机自检弹出PLL2时基锁相失败报错，无法采集波形；运行过程随机重启。 主要诱因：电源模块功率器件、滤波电容损坏；OCXO 恒温晶振老化，PLL 时钟回路故障；NAND‑Flash 固件镜像损坏；主板供电管理异常；探头、外设短路触发电源保护。排查优先拔掉探头、USB 外设，断电静置 10 分钟释放余电，空载上电测试排除外设保护问题。
2、模拟通道故障：单通道无波形、基线漂移、50Ω 模式测量超差、垂直校准报错 故障现象：通道接入信号无波形，基线卡死不动；零点基线漂移严重；切换 50Ω 模式幅度、阻抗指标超差；同等输入信号测量幅度偏差大；执行垂直自校准，提示对应通道垂直单元失败。 主要诱因：BNC 输入过压、静电击穿高频保护网络；50Ω 模式误加高压烧毁微波继电器；高频前端放大器组件损伤；ADC 采集链路故障。更换确认完好探头排除探头故障，通过自校准定位故障通道。
3、人机交互故障：旋钮档位乱跳、触控失灵、屏幕花屏、背光暗淡 故障现象：旋转垂直 / 时基旋钮参数随机跳变；局部触控漂移、触摸无响应；屏幕花屏、竖条纹，画面存在但是背光亮度不足。 主要诱因：实验室粉尘造成编码器触点氧化；LVDS 触控排线松动氧化；背光驱动电路老化。先执行面板自检，编码器可使用电子清洁剂清洗，损坏后更换编码器组件。
4、WaveGen 内置波形发生器故障：无输出、输出幅度不足、持续短路保护告警 故障现象：开启 WaveGen 输出，BNC 端口无波形输出；输出幅值达不到设置值；仪器持续提示输出短路保护告警。 主要诱因：外接负载短路烧毁 WaveGen 内部输出驱动芯片；WaveGen 输出 BNC 虚焊。故障出现先断开外部负载重启，依旧报错判定仪器内部硬件损坏。
5、接口与系统存储故障：网口通讯断连、U 盘不认、保存波形死机、波形显示异常 故障现象：LAN、USB 通讯频繁断开；U 盘识别失败，保存波形报错；操作界面偶发死机；高频方波波形畸变显示异常。 主要诱因：接口连接器虚焊；NAND‑Flash 存储坏块；固件版本存在 BUG。优先升级官方最新固件测试，更换合格 U 盘验证。

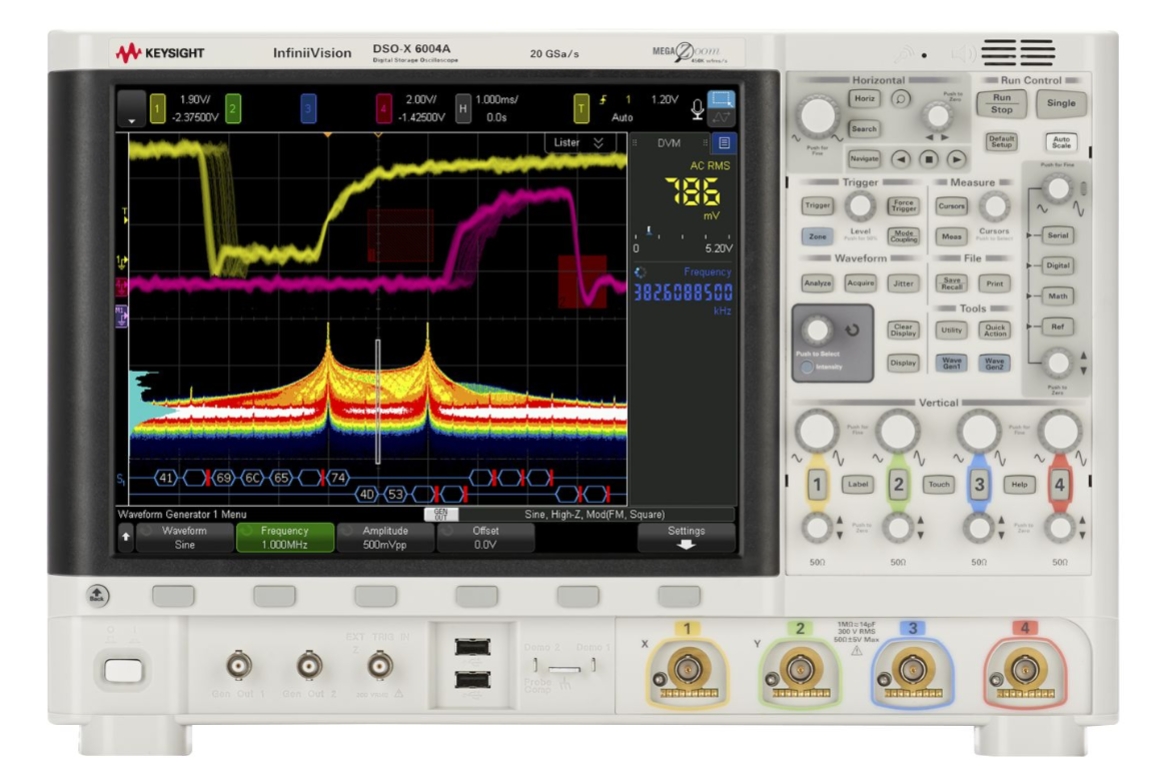

故障现象：DSOX6004A 开机可以点亮屏幕，但是自检弹出 PLL2 时基锁相失败告警，无法进入测量采集，所有通道无波形输出；拔掉全部探头、外设，故障现象不变；偶尔重启仪器可短暂正常工作一段时间后再次报错。 故障排查：电源各路输出电压正常；排查时板子 OCXO 恒温晶振老化，PLL 锁相环路参数偏移，温度升高故障现象加重；模拟采集板、主控主板硬件无烧毁痕迹。 维修处理：更换老化 OCXO 恒温晶振，检修 PLL 外围环路器件；整机上电，时基自检通过；执行整机垂直、时基全套校准；4 路模拟通道、WaveGen、总线解码全部功能验证，拷机 4 小时，无报错重启。 故障根源：仪器常年连续开机，恒温晶振老化漂移，造成时基 PLL 锁相失败。
故障现象：使用 50Ω 阻抗测量高频信号，CH2 通道幅度测量偏差很大，输入阻抗不合格；切换 1MΩ 模式通道波形基本正常；其余 CH1、CH3、CH4 通道 50Ω/1MΩ 模式均正常；更换完好探头故障不变，运行垂直自校准提示 CH2 垂直单元失败。 故障排查：调试操作失误，50Ω 输入模式接入高压脉冲信号，CH2 通道微波继电器内部触点烧毁损伤；前端放大器、保护网络完好。 维修处理：防静电拆机，更换 CH2 通道损坏微波继电器组件；装配完成执行整机全套垂直校准；外接高频信号源校验 50Ω、1MΩ 阻抗与幅度指标；四通道比对测试，指标恢复出厂规格。 故障根源：50Ω 低阻输入档位接入超量程高压，烧毁通道微波继电器。
故障现象：示波器波形采集、总线解码、WaveGen 输出、网口通讯全部功能正常；旋转时基旋钮，时基档位随机跳变，无法稳定设置；垂直旋钮偶尔也出现跳档现象。 故障排查：实验室环境粉尘侵入前面板时基旋转编码器，触点氧化接触不良；整机硬件自检无硬件报错。 维修处理：拆开仪器前面板，对时基编码器使用精密电子清洁剂充分清洗，反复旋转旋钮；清洗之后故障未消除，更换同规格编码器；整机复原装配，旋钮调节顺滑，档位切换稳定；整机拷机 2 小时全部功能正常。 故障根源：实验室粉尘侵入面板编码器，触点接触异常。
故障现象：调试过程异常断电，再次上电，仪器屏幕点亮，停留在开机 LOGO 画面，无法进入示波器操作界面；拔掉探头、U 盘等外设故障现象不变，无文字报错；上位机软件无法识别仪器。 故障排查：电源模块各路输出电压正常；模拟采集板、时基板硬件无损坏；异常断电造成 NAND‑Flash 固件镜像损坏，系统无法完成启动加载。 维修处理：制作官方固件修复 U 盘，重新刷写系统固件；固件恢复完成，仪器正常启动；执行全套垂直、时基自校准；四通道测量、WaveGen 输出、波形保存、LAN/USB 通讯全部验证，长时间拷机无死机重启。 故障根源：运行状态异常断电，NAND‑Flash 固件镜像损坏。
