1、开机自检失败，Self‑Cal 自校准报错、Timebase Test Group Failed、PLL2 Error 时基测试失败 故障现象：开机硬件自检不通过，提示 Timebase Test Group Failed、PLL2 Error；屏幕基线缺失，波形无法采集；冷机偶尔工作正常，仪器升温后故障复现。 主要诱因：采集板 PLL 锁相电路硬件缺陷（早期批次）；ADC 单元异常；内部参考时钟漂移；整机过热锁相失锁。优先断开探头，充分预热后重新自检，区分环境温度与硬件故障。
2、单通道 / 多通道基线不归零、无波形、垂直档位幅度偏差大、50Ω 模式阻抗超差、高频频响跌落 故障现象：输入标准校准信号，故障通道无波形；基线偏移不归零、本底噪声异常增大；切换垂直档位波形幅度失真；50Ω 阻抗模式阻抗超差，高频信号幅度衰减跌落；其余通道工作正常，部分伴随通道漏电现象。 主要诱因：BNC 输入过压冲击烧毁前端衰减网络、保护器件；高频模拟前端损坏；AUX 辅助通道单元损坏；通道供电异常；探头损坏。更换确认完好探头对比测试，排除探头故障。
3、触发不稳定，波形随机抖动，无法稳定捕获高速串行信号 故障现象：输入信号幅值正常，波形持续滚动，触发设置无效；高频信号触发失效；通道自检通过，但触发功能异常，眼图无法正常叠加。 主要诱因：触发处理单元损坏；电源纹波过大；时基 PLL 工作不稳定；固件版本存在缺陷。
4、系统卡顿、开机死机、SSD 存储读写报错，反复启动循环 故障现象：开机启动缓慢，界面操作卡顿；保存波形、截图时报存储读写错误；偶发蓝屏、无预警重启。 主要诱因：内置 SSD 固态硬盘出现坏块；主板供电不稳；固件版本过低。
5、Over‑Temp 过温告警，风扇报错，触摸屏失灵、LAN 远程通信间歇性掉线 故障现象：长时间高速采集弹出过温保护，仪器自动降性能；风扇转速异常；触摸点击无响应，但实体按键旋钮可用；SCPI 远程网络通信随机断开。 主要诱因：防尘网、风道积灰堵塞，风扇老化转速不足；触控屏排线松动；高温造成网口芯片工作异常。

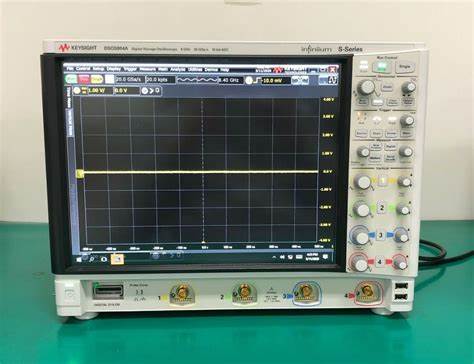

故障现象：高速信号完整性实验室 DSOS804A 开机自检失败，报 Timebase Test Group Failed 与 PLL2 Error，屏幕无正常基线，无法采集波形；冷机偶尔短暂正常，仪器升温后故障必现；更换供电插座、断开全部探头，故障依旧，排除外部因素。 故障排查：设备属于早期序列号批次，采集板 PLL 锁相电路硬件缺陷，高温条件下锁相环路失锁；模拟前端、电源模块硬件完好。 维修处理：防静电环境更换改良版采集板；升级仪器至最新固件版本；执行整机 Self‑Cal 自校准；使用面板校准输出信号完成全通道、全采样率验证；长时间升温拷机测试，整机自检全部 PASS，基线、时基、采集指标恢复原厂，完成计量交付。 故障根源总结：S 系列早期批次采集板存在 PLL2 硬件隐患；8GHz 仪器高速采集发热量大，必须保证散热通畅，高温会放大该类硬件故障，定期清理风道防尘网。
故障现象：测试 10Gbps 高速串行信号，瞬态高压直接接入 CH3 通道 BNC 端口；后续接入面板 1kHz 校准方波，CH3 基线不归零，50Ω 模式阻抗超差，8GHz 频点幅度明显跌落，存在通道漏电，自校准 CH3 报错；CH1、CH2、CH4 通道全部正常；更换完好高频探头，故障锁定仪器硬件通道。 故障排查：高压过载冲击，CH3 通道高频模拟前端衰减网络、保护器件击穿损坏；ADC、其余通道采集电路完好。故障根源：瞬态高压未做衰减直接输入示波器 BNC 通道，8GHz 机型 50Ω 耐压余量很小。 维修处理：防静电条件下维修更换 CH3 高频模拟前端组件；检查通道供电回路；执行整机自校准、通道增益偏移、频响校准；信号源全档位、全频段验证垂直灵敏度、带宽指标；四通道对比测试，CH3 阻抗、基线、高频频响全部恢复出厂指标。 故障根源总结：DSOS804A 50Ω 模式耐压较低；高频瞬态大信号测量前评估信号幅值，合理使用衰减探头，禁止超压输入。
故障现象：DSOS804A 通道与时基硬件自检全部通过；开机进入系统耗时很长，操作界面卡顿；保存波形、截图时报存储读写失败；偶尔无预警死机重启，重启后短时间可以工作。 故障排查：仪器内置 SSD 固态硬盘出现坏块；采集板、模拟前端硬件无损坏。故障根源：自动化眼图测试频繁大量存储波形文件，SSD 介质老化损耗。 维修处理：防静电条件下更换内置 SSD 硬盘；重装仪器系统、固件与选件授权；执行整机硬件自检；反复保存读取波形文件，长时间满负载拷机测试；系统运行流畅，存储报错、死机现象不再复现。 故障根源总结：频繁大量存储波形会加速 SSD 老化；重要波形、截图建议外接 U 盘备份，减少本机 SSD 频繁擦写。
故障现象：仪器冷机开机全部功能正常；连续数小时 20GSa/s 高速采集、眼图测试，弹出 Over‑Temp 过温告警；触摸屏偶尔点击无响应；PC 端远程 LAN SCPI 通信随机超时断开；重启仪器短时间恢复正常。 故障排查：仪器防尘网、内部风道大量积灰，风扇老化转速不足，整机温度升高；8GHz 带宽长时间满负荷工作发热显著高于低带宽机型；高温间接造成触控、网口工作异常；采集板、模拟前端硬件完好。 维修处理：整机深度清理防尘网、内部风道，更换老化风扇；紧固触控屏幕内部排线；校验内部温度传感器；升级最新固件；长时间满负载拷机测试；过温告警、触控失灵、网络掉线全部消除，整机功能指标恢复正常。 故障根源总结：8GHz 高带宽示波器连续高速采集散热压力大；仪器四周不要遮挡进出风口，定期清理防尘滤网。
