1、电脑无法识别仪器，识别不稳定，测试中途通信掉线 故障现象：Keysight Connection Expert 找不到设备；有时识别成功，自动化多端口测试中途通信断开；设备管理器报代码 31、代码 12 报错。 主要诱因：USB 线缆损坏；PC 端 IO 库、固件版本不匹配；板载 USB 接口座虚焊；PC USB 接口供电不足。优先更换原装 USB 线缆，使用电脑后置 USB 接口排除外部因素。
2、自检报错，LO Unlock 本振失锁告警 故障现象：软件硬件自检返回 LO Unlock；高频段（13‑26.5GHz）曲线基线台阶跳变，相位噪声指标恶化；仪器外壳温度升高，故障发生概率上升。 主要诱因：设备通风孔堵塞内部过热；本振 VCO 高温温漂；板载 10MHz 参考基准异常；板上射频微带受震动虚接。
3、S 参数测量幅度偏低，动态范围下降，接收机对齐 Alignment Failure 校准失败 故障现象：软件可正常连接仪器；完成 SOLT/ECal 电子校准，测试直通件 S21 幅度偏低；故障跟随对应测试端口移动，可单端口异常也可多端口同时受损；接收机对齐校准报错。 主要诱因：2.4‑mm 射频端口磕碰磨损；端口限幅保护管被大功率倒灌击穿；定向耦合器单元受损；多通道接收机中频通路增益漂移；出厂校准常数损坏。大功率倒灌是端口损坏首要诱因。
4、轨迹噪声大，曲线抖动，测量重复性差 故障现象：空载基线噪声抬高；同一标准件多次测量数值离散；设备外壳温度变化曲线漂移明显；重新校准只能短暂改善指标。四端口机型更容易出现单通道噪声异常。 主要诱因：设备通风不良工作温度大幅波动；机身表面积灰、环境潮湿造成中频电路微漏电；板载电源转换输出纹波超标。
5、SOURCE UNLEVELED 源未稳幅告警，设备过温告警，部分端口无激励输出 故障现象：软件弹出 SOURCE UNLEVELED 源非稳幅告警，端口输出功率异常；软件上报 Over‑Temp 过温告警；某一路或多路端口没有射频激励输出（双源选件机型会出现单源失效）。 主要诱因：射频源 ALC 稳幅环路器件老化；通风风道堵塞过热；板载供电异常；内部射频链路虚接；过温状态仪器自动降性能保护硬件。

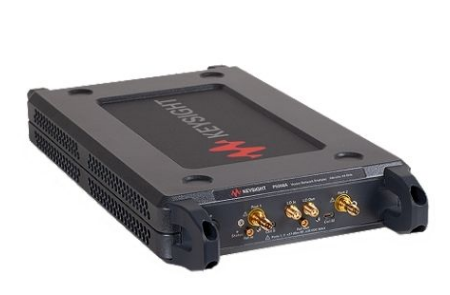

故障现象：实验室 P5025A，Connection Expert 时而识别仪器，时而找不到硬件；运行四端口自动化测试过程中经常断开连接；更换电脑 USB 接口，故障现象依旧，排除 PC 驱动系统问题。 故障排查：拆开仪器，USB3.0 接口座长期受线缆拉扯受力，出现虚焊；射频通路、本振硬件完好，固件版本正常。故障根源：测试现场反复插拔、拉扯 USB 线缆，接口座受力虚焊。 维修处理：防静电环境重新焊接 USB3.0 接口座；整机除尘；升级最新固件与 IO Libraries 套件；多次重复插拔，长时间连续跑四端口测试；执行完整硬件自检与接收机对齐校准，设备识别稳定，全频段指标恢复原厂规格，完成计量交付。 故障根源总结：USB 接口线缆禁止大力拉扯；尽量固定线缆减少接口应力。
故障现象：P5025A 自检提示 LO Unlock 本振失锁；低频段测量基本正常，13‑26.5GHz 高频基线毛刺跳变；仪器连续工作 1 小时后故障更容易复现。 故障排查：仪器外壳通风孔被灰尘堵塞，设备内部散热不良；本振 VCO 器件高温温漂，PLL 环路滤波元件参数偏移；外部 10MHz 参考时钟输出正常。故障根源：仪器放置桌面，进风口被杂物遮挡，内部持续高温。 维修处理：整机深度清理外壳通风孔；检修模块本振 PLL 环路外围器件；重新校准内部参考时钟；完整射频对齐校准；长时间拷机模拟满负载，本振失锁告警消除，相位噪声指标恢复出厂标准。 故障根源总结：26.5GHz 四端口模块化 VNA 对温度高度敏感；仪器四周预留通风空间，严禁堵塞散热孔。
故障现象：仪器通信连接正常；使用 ECal 电子校准完成四端口校准；测试直通标准件 S21 比理论值低约 20dB；更换测试电缆故障跟随 Port3 端口，其余三个端口指标正常。 故障排查：Port3 的 2.4‑mm 接头有磕碰痕迹；端口限幅保护器件被被测功放大功率倒灌击穿，定向耦合器副边通路受损；本振、其余端口接收机通路完好。故障根源：测试有源功放，前端没有增加衰减器，大功率信号直接灌入射频端口。 维修处理：更换 Port3 端口限幅保护器件，检修定向耦合器单元；检查板载射频微带链路；执行完整接收机对齐、ECal 校准校验；标准校准件验证，动态范围、S‑参数、回波损耗恢复出厂指标。 故障根源总结：四端口模块化 VNA 端口耐受功率低；测试有源大功率器件，端口前端务必增加衰减器 / 隔离器，防止功率倒灌烧毁射频通路。
故障现象：P5025A 开机自检全部正常；产线连续四端口器件测试数小时后轨迹噪声抬高，曲线不停抖动；软件间歇性弹出 Over‑Temp 过温告警；重启仪器短时间恢复正常。 故障排查：仪器外壳防尘通风孔积灰堵塞；机身内部电路板积尘，热量无法散出；多通道中频接收电路随温度变化增益漂移；USB 通信、固件无硬件损坏。 维修处理：整机深度清理外壳通风孔；防静电环境对仪器内部板卡除尘；检查板载温度传感器；执行完整硬件自检与射频自校准；长时间满负载拷机测试，过温告警不再出现，曲线噪声、测量重复性恢复原厂指标。 故障根源总结：多端口 USB‑VNA 整机功耗更大，散热压力更高；产线多粉尘环境，定期清理外壳通风孔，保障仪器通风散热，避免过热引发测量漂移。
