1、无法开机，电池不充电，开机自动关机 故障现象：电池模式无法开机；接适配器可以开机，拔掉适配器立刻关机；充电指示灯不亮或闪烁；使用一段时间无故自动断电。 主要诱因：锂电池老化内阻增大、电芯损坏；电源充放电管理板故障；适配器供电异常；机器内部温度过高触发过热保护。优先更换确认完好电源适配器排查外部问题。
2、开机自检报错，本振 LO Unlock 失锁告警 故障现象：开机自检提示 LO Unlock；高频段曲线异常、基线毛刺台阶跳变；低温环境故障概率升高。 主要诱因：摔落震动造成本振模块内部连接松动；本振 VCO 受温度影响漂移；10MHz 参考基准异常；整机散热通风孔被灰尘堵塞。
3、S 参数测量幅度偏低，动态范围不足，校准失败 故障现象：仪器可以进入 VNA 测量界面；使用标准校准件完成 SOLT 校准，测试直通件 S21 幅度偏低；故障跟随对应端口移动；执行系统校准报 Alignment Failure。 主要诱因：SMA 端口磕碰损伤；端口限幅保护管击穿；定向耦合器损坏；内部半刚性射频线缆接头松动；接收机通路增益漂移。外接大功率信号倒灌是端口损坏最主要原因。
4、轨迹噪声大，曲线抖动，测量重复性差 故障现象：无被测件连接，基线噪声明显抬高；同一标准件多次测量结果离散；温度变化曲线漂移明显；重新校准只能短暂改善。 主要诱因：现场环境温度剧烈波动；机器内部积灰，中频电路板微漏电；电池供电纹波过大；内部射频连接受震动接触不良。
5、触控失灵、按键旋钮失效、程控通信异常、电池告警 故障现象：屏幕局部触控无响应；按键旋钮操作无反馈；USB/LAN 远程通信连接不稳定；屏幕弹出电池故障告警。 主要诱因：现场摔落造成触控屏排线松动；按键膜磨损老化；USB 接口物理损坏；锂电池老化；外壳密封失效水汽进入机器内部。

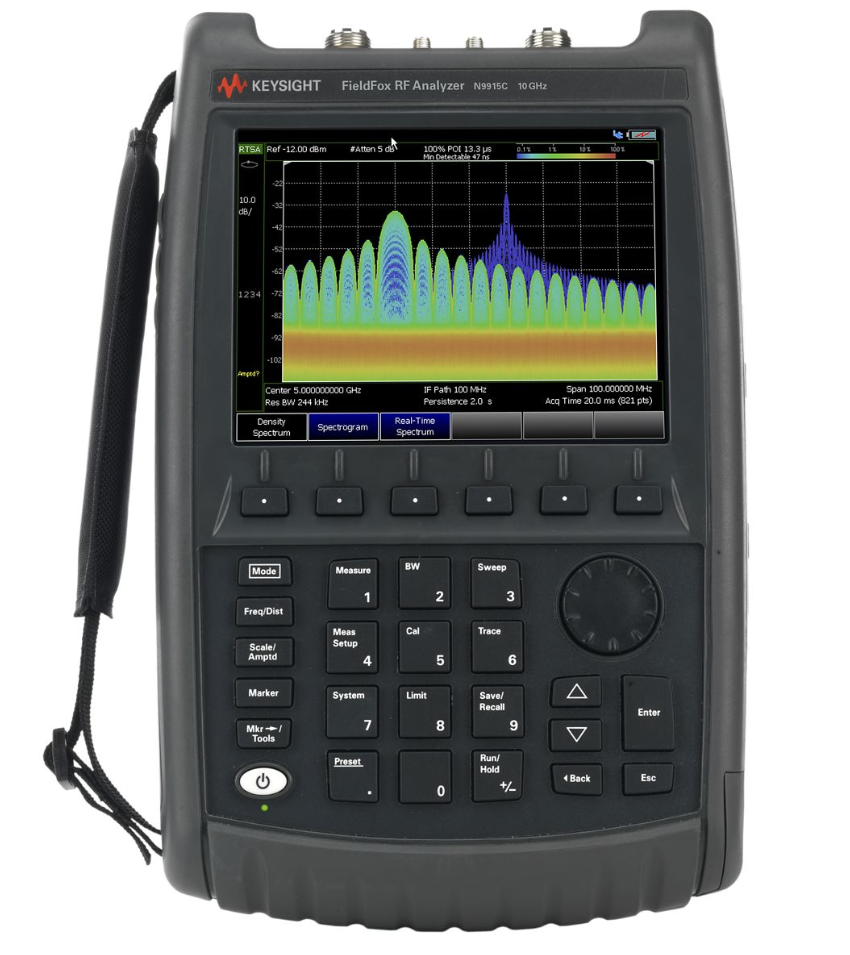

故障现象：外场使用 N9915C，接交流适配器仪器正常工作；拔掉适配器仪器瞬间关机；电池图标显示充电，但电池电量不上涨；电池使用年限较长。 故障排查：适配器输出电压正常；锂电池组电芯老化，内阻急剧升高，无法带载；充放电管理板无损坏。故障根源：手持仪器锂电池长期循环老化。 维修处理：更换原装锂电池组；检查电池仓触点清洁；整机硬件自检，执行接收机自校准；电池模式满电拷机测试，充放电功能全部恢复正常。 故障根源总结：手持仪器锂电池存在寿命周期；长期不使用仪器，电池需要定期充放电维护。
故障现象：N9915C 开机自检提示 LO Unlock 本振失锁；常温偶尔可正常测量，低温户外开机大概率报错；低频测量尚可，6‑10GHz 高频段基线严重异常。 故障排查：电源供电电压正常；仪器曾经摔落，本振模块内部射频线缆接头出现轻微松动；VCO 器件低温温漂变大；10MHz 参考时钟工作正常。故障根源：现场摔落震动导致本振单元连接异常。 维修处理：拆机重新紧固本振模块射频线缆；检修 PLL 环路外围器件；重新校准 10MHz 参考；整机完整射频对齐校准；高低温循环拷机，本振失锁告警消除，全频段指标恢复原厂规格。 故障根源总结：手持仪器要避免摔落；摔落之后建议完整做一次仪器自检，确认本振与射频通路状态。
故障现象：仪器开机正常；完成 SOLT 校准，测试直通标准件，S21 比理论值低约 18dB；互换测试线缆，故障跟随 Port1 端口；Port2 端口指标正常。 故障排查：Port1 的 SMA 接头外观可见磕碰痕迹；端口限幅保护二极管被外部功放大功率倒灌击穿，定向耦合器副边通路受损；本振、接收机其余通路完好。故障根源：外场测试有源功放，未增加衰减器，大功率信号倒灌端口。 维修处理：更换 Port1 端口限幅保护器件；检修定向耦合器组件；重新紧固内部射频线缆；运行完整接收机对齐与端口校准；标准校准件校验，回波损耗、动态范围、S‑参数全部恢复出厂指标。 故障根源总结：现场测量大功率有源器件，端口务必增加衰减器、隔离器，防止射频功率倒灌损坏手持网分端口。
故障现象：N9915C 从户外现场取回；VNA 模式下基线噪声抬高，测量曲线不停抖动；屏幕右侧区域触控点击无响应；自检射频、本振模块无硬性报错。 故障排查：仪器外壳密封胶轻微受损，内部电路板受潮结露，中频板存在微漏电；摔落造成触控屏排线接触不良；通风孔积灰，内部温度波动大。 维修处理：整机拆开，电路板专用清洗剂清洗，恒温烘干除潮；重新紧固触控屏排线；整机深度清理散热孔；执行完整硬件自检与射频校准；长时间老化测试，曲线噪声、触控操作全部恢复正常。 故障根源总结：手持仪器经常在户外使用，要做好防雨防潮；避免摔落破坏外壳密封；闲置存放于干燥环境。
