1、设备不开机，上电无反应，或者反复重启 故障现象：接通市电，电源指示灯不亮，风扇不转；或者开机 Logo 界面反复重启，无法进入主界面。 主要诱因：市电输入保险丝熔断；电源板电容老化鼓包，各路输出电压跌落；主板供电回路短路；外部 U 盘、网线、探头接口短路导致上电保护；主板固件异常。优先断开全部外设，更换确认完好电源线再测试，排除外部因素。
2、开机可以启动，单通道 / 多通道无波形输出，基线平直 故障现象：仪器开机正常，自检部分项目报错；接面板 1kHz 探头补偿方波，故障通道无波形，其余通道正常；更换探头故障不变。 主要诱因：BNC 输入座内部虚接；输入保护二极管被过压击穿；通道衰减继电器粘连失效；模拟前端 AFE 放大电路损坏；ADC 采集链路故障。优先执行仪器 SPC 自校准，不能修复即为硬件损伤。
3、基线漂移大，本底噪声超标，测量幅值偏差大 故障现象：通道空载基线大幅偏离零点；输入标准幅度信号，幅值误差超标；温度变化漂移加剧；SPC 自校准只能短暂改善。 主要诱因：模拟前端继电器触点氧化；前端运放偏置漂移；电源板输出纹波超标；电路板积灰受潮漏电；OCXO 时钟单元温度异常。该机型 1.5GHz 模拟前端对静电、过压非常敏感，过压冲击会造成通道不可逆偏移。
4、开机自检报错，PLL 时基报错，SPC 校准失败 故障现象：开机弹出Timebase error detected in PLL2、SPC 自检失败；采样不稳定，波形抖动严重；时基精度下降。 主要诱因：OCXO 恒温晶振老化；PLL 锁相环电路元件老化；给时基单元供电电压不稳；内部存储的出厂校准参数 CRC 校验出错；风扇堵转内部过热。温度剧烈变化会加重该类故障。
5、显示、旋钮触控、WaveGen 信号源、数字通道故障 故障现象：通电风扇转，屏幕黑屏 / 花屏；触控局部失灵；旋转垂直 / 时基旋钮参数乱跳；WaveGen 无输出或者输出幅度异常；16 路数字逻辑通道部分通道失效。 主要诱因：屏幕排线松动氧化；触摸屏传感器老化；面板编码器磨损；WaveGen 输出放大器损坏；数字逻辑板供电或 IO 损坏；风扇故障散热不足。

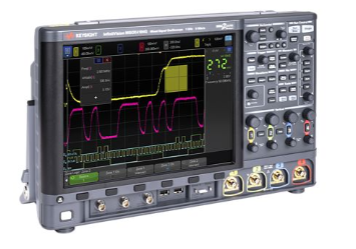

故障现象：实验室 MSOX4154G，接通市电，开机出现 Keysight Logo 几秒后自动重启，循环往复；拔掉全部 U 盘、网线、探头，故障依旧；更换市电插座与电源线，故障不变。 故障排查：拆机检测电源板，多路输出电压波动，滤波电解电容老化容量衰减；主板无短路烧毁痕迹；固件版本正常。故障根源为长期通电，电源板电容老化，带载能力不足。 维修处理：更换电源板老化电容；检测各路输出电压合格；整机清理风道更换防尘网；整机 SPC 完整自校准；接入标准校准源校验 1.5GHz 通道带宽、垂直精度、时基精度全部达标，完成计量交付。 故障根源总结：仪器常年不间断通电，电源电容老化；长期连续运行建议每年清理风道，避免电源过热老化。
故障现象：仪器开机正常，SPC 自检报 CH2 通道失败；将探头接面板 1kHz 补偿方波，CH1、CH3、CH4 波形正常，CH2 始终平直基线；更换探头、切换耦合方式故障不变。 故障排查：BNC 接口外观完好；检测 CH2 输入保护二极管击穿，衰减继电器损坏，模拟前端局部电路烧毁；其余通道、主板、时基单元完好。故障根源为测试时高压信号直接输入通道，过压冲击烧毁模拟前端。 维修处理：更换 CH2 通道输入保护器件、衰减继电器组件，修复模拟前端链路；执行整机 SPC 自校准；接入标准信号源校验 CH2 通道带宽、增益、偏移全部指标恢复原厂规格。 故障根源总结：输入信号超出通道最大安全电压，造成前端硬件烧毁；测试前确认输入电压，高压测量使用高压差分探头。
故障现象：MSOX4154G 开机可以正常采集波形；模拟通道空载基线偏移大，运行 SPC 自校准零点恢复，工作半小时漂移再次出现；环境温度变化漂移进一步恶化；数字通道、WaveGen 功能正常。 故障排查：拆开仪器，内部电路板积灰受潮；模拟前端供电电源纹波超标；前端放大电路静态工作点偏移。 维修处理：整机除尘，电路板清洗剂清洗模拟前端板，烘干除潮；检修电源滤波回路；整机 SPC 自校准；长时间老化测试，零点漂移、噪声、通道一致性恢复原厂指标。 故障根源总结：实验室湿度偏高，仪器内部积灰受潮漏电；仪器存放环境控制温湿度，定期除尘维护。
故障现象：仪器开机提示Timebase error detected in PLL2；采集波形抖动明显，时间测量误差变大；SPC 时基相关项目自检失败；模拟通道幅值测量正常。 故障排查：风扇转速偏低，风道堵塞内部温度偏高；OCXO 恒温晶振工作温度偏移，PLL 锁相电路元件老化。 维修处理：清理风道，更换故障风扇；检修时基板 PLL 外围电路，校准 OCXO 恒温工作点；整机完整 SPC 自校准；校验时基精度、触发稳定性全部恢复原厂规格。 故障根源总结：防尘网堵塞风扇散热不良，时钟单元工作温度异常；定期清理仪器进风口防尘网，保证散热通畅。
