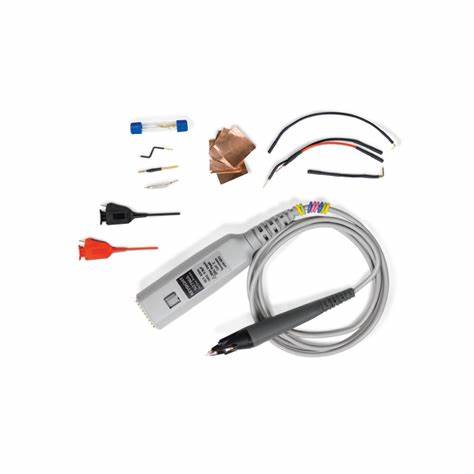

1、示波器无法识别探头，提示未检测到探头，偶发识别丢失 故障现象：探头接入示波器 AutoProbe 接口，示波器识别不到探头；重新插拔接头可短暂识别；晃动线缆，探头直接丢失，通道变回普通通道。 主要诱因：AutoProbe 接口触点氧化、脏污、磨损；线缆两端应力位置反复弯折，内部供电 / 信号芯线疲劳断裂，外护套完好肉眼不可见；探头内部 EEPROM 受静电冲击，探头 ID、校准参数丢失；前端放大板供电回路损坏。排除示波器通道本身故障后，故障定位探头本体；该探头 2 米长线缆，两端接头根部为高发故障点。
2、探头可以被示波器识别，但无信号输出，波形为平直基线 故障现象：示波器正常识别 N2797A 探头，探头参数 10:1、1.5 GHz 自动配置完成；探针接触示波器 CAL 校准方波或者被测信号，屏幕无波形输出，基线不随输入变化；探头 LED 照明有可能正常点亮。 主要诱因：可更换探针头松动、探针头内部弹片氧化接触不良；前端放大器芯片静电或者过载烧毁；探头内部信号通路断线；AutoProbe 接口内部信号针脚虚焊；高低温循环造成前端板焊点脱焊。优先排除探针附件损坏问题。
3、测量噪声大、基线漂移严重，温度变化漂移进一步恶化 故障现象：探头空载基线噪声大，基线缓慢漂移；接入稳定直流信号，读数随温度变化偏移明显；经过高低温箱循环测试后漂移加剧；增大示波器平均模式噪声略有降低，但漂移无法消除；更换示波器通道故障现象不变。 主要诱因：前端放大芯片偏置漂移；探头内部电路板结露受潮、粉尘堆积漏电；探针头组件绝缘下降引入干扰；探头供电纹波异常；多次高低温循环后器件参数发生偏移。该探头经常投入环境舱，结露受潮是特有高发诱因。
4、信号幅度偏低，带宽不足，高频波形失真，上升沿变差 故障现象：接入示波器 CAL 校准方波，波形幅度偏低，高频边沿钝化、过冲异常；直流测量幅值偏低，重复测量数值稳定；‑3dB 带宽明显低于 1.5GHz；更换确认完好的 N2797A 探头，测量恢复正常。 主要诱因：探针头组件磨损、接触电阻变大；前端放大器增益衰减；耐高温屏蔽线缆屏蔽层受损，高频损耗变大；内部 EEPROM 校准系数错乱。普通外部补偿调节无法修复硬件增益衰减，需要芯片级维修后重新校准。本探头最大输入 ±8V，超压会加速放大器老化损伤。
5、机械与接口故障、输入过载损坏 故障现象：晃动探头线缆波形跳变；探针撞击后测量异常；输入超出 ±8V 量程后波形饱和失真；LED 头灯不亮；长期高低温循环后线缆外皮变硬开裂。 主要诱因：线缆根部内部导体疲劳断裂；探针受撞击，前端放大模块受损；输入电压超限，高速放大器被不可逆烧毁；多次冷热循环线缆护套老化；LED 照明电路损坏。该探头严禁输入超过 ±8V 信号，不能直接测量高压。
故障现象：环境实验室 N2797A 探头，接入示波器，偶尔识别不到探头；重新插拔 AutoProbe 接头临时恢复；手摆动探头线缆靠近接头根部，立刻丢失探头；该示波器通道接其他完好 N2797A 探头完全正常，排除示波器通道故障。外观耐高温线缆外皮无明显破损。 故障排查：拆解探头尾部接头，线缆应力位置多根供电、信号芯线疲劳断裂；读取探头 EEPROM，探头 ID 与校准参数完整；前端放大板无烧毁痕迹。故障根源为 2 米长线缆长期挪动、高低温循环，内部导体疲劳断裂。 维修处理：裁剪线缆受损应力段，重新压接焊接 AutoProbe 接头，增加应力缓冲加固；装配完成，反复插拔、振动摇摆测试，探头识别稳定；接入示波器 CAL 方波、带宽测试源校验，1.5GHz 带宽、10:1 衰减比、噪声指标全部满足原厂指标，完成计量交付。 故障根源总结：2 米长耐高温探头线缆反复弯折、冷热循环，内部导体疲劳断裂；使用中避免线缆大角度弯折，禁止拖拽探头线缆。
故障现象：示波器正常识别 N2797A 探头，探头参数自动加载；探针接触示波器校准方波，屏幕始终是平直基线；更换全新探针头，故障依旧；探头换到其他示波器故障不变；探头 LED 头灯可以正常点亮。 故障排查：拆机，探针头插座接触完好；检测前端放大芯片供电正常，但无信号输出；确认前端高速放大芯片已经静电击穿损坏；EEPROM 参数完好。环境舱取放探头时人体静电打在探针输入端造成芯片损坏。 维修处理：更换损坏前端高速放大芯片；校验输入信号通路；装配探头，更换全新探针头组件；接入标准信号源，完成直流增益、带宽、上升时间全套校准；全指标校验合格。 故障根源总结：ESD 静电损伤前端放大器；有源探头属于静电敏感器件，从高低温箱取出探头做好放电防静电。
故障现象：N2797A 探头，探头识别正常，可以采集波形；经过多轮‑40℃~+85℃环境箱测试后，空载基线噪声大，温度变化基线漂移明显；信号幅值测量误差大；探头在多台示波器上故障现象一致。 故障排查：拆开探头外壳，内部电路板存在结露受潮氧化痕迹；前端放大器静态偏置电压偏移；冷热循环，箱体内水汽进入探头内部。 维修处理：专用电路板清洗剂清洗内部 PCB，恒温烘干去除潮气；更换偏置异常放大器件；装配探头；执行全套性能校验，噪声、漂移、带宽恢复原厂指标。 故障根源总结：高低温箱温度循环，探头内部产生结露，造成放大器工作点偏移；探头进出环境舱做好缓慢温变，避免骤冷骤热结露。
故障现象：测试操作失误，未做分压，将 14V 峰峰值信号接入探头；故障后，输入大于 5V 峰峰值信号波形直接饱和，高频边沿畸变；小信号测量幅值存在固定偏差；示波器可以正常识别探头，LED 头灯正常。 故障排查：EEPROM 探头参数完好；带宽测试，‑3dB 带宽下降至 800MHz，高频响应恶化；拆机确认前端放大器输入级器件过载损伤，属于不可逆硬件损伤。N2797A 最大输入 DC+AC 峰值仅 ±8V，过载极易损坏输入级。 维修处理：更换前端输入级与高速放大芯片；更换全新探针头；接入标准校准源，完成增益、带宽、上升时间全套校准；1.5GHz 带宽、10:1 衰减比全部指标恢复原厂规格。 故障根源总结：被测信号超出探头动态范围，造成硬件过载损坏；使用 N2797A 前确认信号幅值，高压测试必须使用分压或者高压探头。
