1、主机不识别模块，自检报错，模块偶发丢失 故障现象：模块插入主机插槽，开机自检识别不到模块；重新插拔模块偶尔恢复；敲击机箱振动时机道直接消失；主机报模块硬件错误。 主要诱因：模块背板金手指氧化、磨损、沾污；主机内部插槽弹片老化变形；模块 EEPROM 受静电冲击损坏，模块 ID 丢失；模块内部总线通信电路损坏；某一路航空插座内部短路，触发模块整机保护，主机拒绝识别模块。排除主机其他插槽故障后，故障定位模块本体。

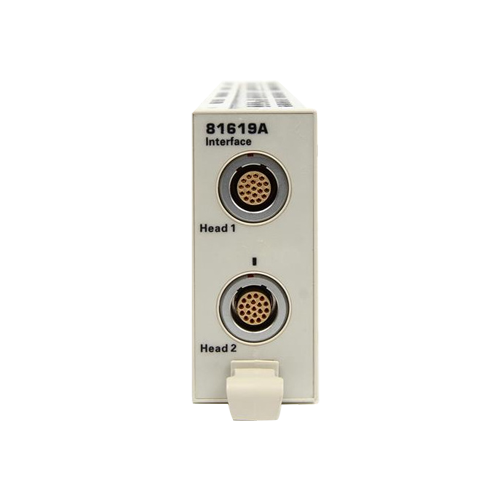

2、模块可以识别，单通道无法识别外接光探头，另一通道工作正常 故障现象：主机正常识别 81619A 模块，其中一个通道接入完好探头，始终提示探头错误；另一通道探头识别、测量全部正常；互换两只确认完好探头，故障跟随通道固定不变。 主要诱因：故障通道前面板圆形航空插座针脚氧化、弯针、虚焊脱焊；该通道航空插座内部针脚短路；单路探头供电回路损坏；该通道探头 ID 读取电路故障；NTC 温度信号采集通路损坏。探头本身完好，属于单通道接口与读取电路故障。
3、某一通道测量读数噪声大、零点漂移，另一通道指标正常 故障现象：同一模块下，A 通道无光输入零点漂移大，读数抖动；温度变化漂移加剧；增大平均时间噪声有所抑制，但漂移无法消除；B 通道测量完全正常，更换多只完好探头故障依旧。 主要诱因：故障通道电路板受潮、粉尘堆积漏电；该通道内部前置信号运放老化偏置漂移；单路探头供电纹波变大；温度采样通路故障，温度补偿失效；航空插座绝缘下降引入干扰。故障仅局限单通道，另一通道硬件完好。
4、单通道测量整体偏差，线性指标劣化，另一通道工作正常 故障现象：多只正常探头接入故障通道，测量功率统一出现固定偏移，高低功率线性变差；探头切换至本模块另一通道或者其他 81619A 模块测量指标全部正常。 主要诱因：故障通道内部基准参考电路漂移；单通道信号放大链路增益漂移；该通道温度补偿电路异常；航空插座接触电阻变化引入信号衰减。单纯外部计量只能做系数修正，硬件基准漂移需要拆机维修。
5、接口机械与短路保护故障 故障现象：晃动探头线缆对应通道读数跳变；某一路接入探头主机直接报错保护；航空插座外壳磕碰，针脚变形；单通道短路保护触发，不影响另一通道基础功能。 主要诱因：故障通道航空插座焊接松动、针脚变形；探头线缆短路，造成对应通道内部电路过流损坏；模块外壳受挤压，PCB 板轻微位移。
故障现象：器件实验室 81619A 双通道模块，安装在 8164B 主机，开机偶尔识别不到模块；重新插拔模块可以临时恢复；敲击机箱，双通道直接消失；把模块换到主机其他插槽故障现象不变，排除主机插槽故障。 故障排查：取出模块，背板金手指存在氧化发黑；读取模块 EEPROM，模块 ID 信息完整；拆开模块外壳，双通道总线通信电路无烧毁痕迹；故障根源为背板金手指氧化，接触电阻不稳定。 维修处理：专用无尘清洗剂清洁金手指，去除氧化层；清理主机插槽弹片；装配完成后做多轮插拔、振动敲击测试，模块识别稳定；分别对 Ch1、Ch2 通道接入标准探头整套系统校验，全量程各项指标满足原厂规格，完成计量校验交付。 故障根源总结：老旧插入式模块长期使用金手指氧化；仪器长期存放需要做好防尘，定期清洁模块金手指。
故障现象：81619A 模块主机可以正常识别；Ch2 通道工作完全正常；Ch1 通道接入多只确认完好的 81624B、81626B 探头，全部报探头错误；同样探头插到 Ch2 或者其他 81619A 模块工作正常。 故障排查：拆机检查，Ch1 通道圆形航空插座个别针脚氧化虚焊；Ch1 通道探头 ID 读取回路电压异常；EEPROM 模块信息完好，Ch1 探头供电输出异常；Ch2 通道电路全部正常。故障根源 Ch1 航空插座针脚虚焊，单通道探头供电与 ID 读取通路异常。 维修处理：更换 Ch1 通道航空插座组件，重新焊接加固；校验 Ch1 通道探头供电电压、ID 读取电路；装配复原；多型号 8162x 探头分别接入两路通道测试，全部正常识别；双通道全量程校验合格。 故障根源总结：频繁插拔探头，单通道航空插座针脚磨损虚焊；插拔探头时握住接头，禁止拽拉探头线缆。
故障现象：81619A 模块，Ch1 通道测试一切正常；Ch2 通道无论接哪只光探头，无光状态基线漂移大，读数跳动；温度变化零点偏移明显；探头在别的接口模块上工作完全正常。 故障排查：拆开模块，Ch2 通道局部电路板表面有受潮痕迹；Ch2 通道信号运放偏置电压偏移；该通道温度采样回路存在漏电；Ch1 通道电路状态完好；设备长期放置湿度偏高实验室。 维修处理：电路板清洗剂清洗 Ch2 通道 PCB 区域，恒温烘干去除潮气；更换 Ch2 通道偏置异常的信号运放；校验该通道温度采集通路；整机做零点、温度补偿校准；执行高低温循环测试，两路通道分别校验，Ch2 噪声、漂移指标恢复原厂标准。 故障根源总结：环境湿度大，水汽进入模块单通道区域造成电路板漏电；双通道模块单路受潮损坏，另外一路可保持正常工作。
故障现象：产线测试，Ch1 通道探头线缆内部短路，接入 81619A 后，Ch1 通道报硬件故障；Ch2 通道识别、测量完全正常；模块整体可以被主机识别；Ch1 接入任意探头，测量数值严重失真，线性变差。 故障排查：EEPROM 模块数据完好；检测 Ch1 通道探头供电回路，保护电阻、前置运放芯片已经损坏；Ch2 通道电路完好；航空插座无物理变形。探头线缆短路仅损坏对应通道电路，另一通道不受影响。 维修处理：更换 Ch1 通道损坏保护器件、前置运放芯片；校验 Ch1 通道探头输出供电；重新做整机双通道校准；接入多只标准探头，两路通道分别全量程测试，线性、噪声指标恢复原厂规格。 故障根源总结：探头线缆内部短路，浪涌损坏对应通道电路；双通道模块单通道故障可隔离，使用前检查探头线缆状态，发现线缆破损及时停用。
