1、主机无法识别模块，自检报错、模块不显示 故障现象：插入 8163B/8164B 主机插槽，主机自检识别不到模块，无通道显示；偶尔重新插拔可以短暂识别，晃动主机机箱通道丢失。 主要诱因：模块背板金手指氧化、磨损、脏污；主机内部插槽弹片老化形变；板载 EEPROM 受静电冲击老化，校准 ID 数据丢失；模块内部供电回路断线；模块与主机背板接触不良。停产老设备插槽、金手指随年限老化概率较高；排除主机其他插槽故障后，故障定位在模块本体。
2、读数整体偏低，重复性良好，全波段测量精度超标 故障现象：接入标准稳定光源，1250‑1640 nm 全波段读数比标准值低 0.6‑2.0 dB，多次重复测量数值稳定；清洁前端适配器、更换光纤后故障依旧；更换同型号正常模块系统恢复正常。 主要诱因：前端光学接口受粉尘、光纤碎屑污染；InGaAs 探测器受强光冲击老化，量子效率下降；EEPROM 内部波长校准系数丢失或错乱；模块内部放大电路增益漂移。普通计量校准仅可修复系数漂移；探测器物理损伤、光学窗口污染需要拆机处理。本模块最大输入 + 10 dBm，超过会加速探测器老化。
3、读数噪声大、零点漂移严重，高速采集模式抖动加剧 故障现象：无光输入零点漂移大，基线跳动；开启 25μs 高速采集模式时数值剧烈抖动；增大平均时间噪声有所缓解但漂移依旧存在；环境温度变化漂移进一步恶化。 主要诱因：模块内部电路板受潮、粉尘堆积造成微弱漏电；高速运放元器件老化偏置漂移；InGaAs 探测器暗电流劣化；主机背板供电纹波干扰；模拟输出电路异常。该模块高速放大电路对漏电极其敏感，受潮后噪声指标会直接劣化。
4、超功率冲击、静电损伤，高电平饱和，动态范围劣化 故障现象：输入超过 + 10 dBm 光功率或者静电冲击后，光功率大于 0dBm 时直接饱和，无法到达满量程；长波长测量误差大；降低光功率读数依然异常；外观光学接口无肉眼烧蚀痕迹。 主要诱因：入射光超过 + 10 dBm 额定上限，InGaAs 探测器局部损伤；静电击穿探测器或高速放大芯片；光学接口内部镜片灼伤。EEPROM 参数完好，属于硬件不可逆损伤，外部校准无法修复。

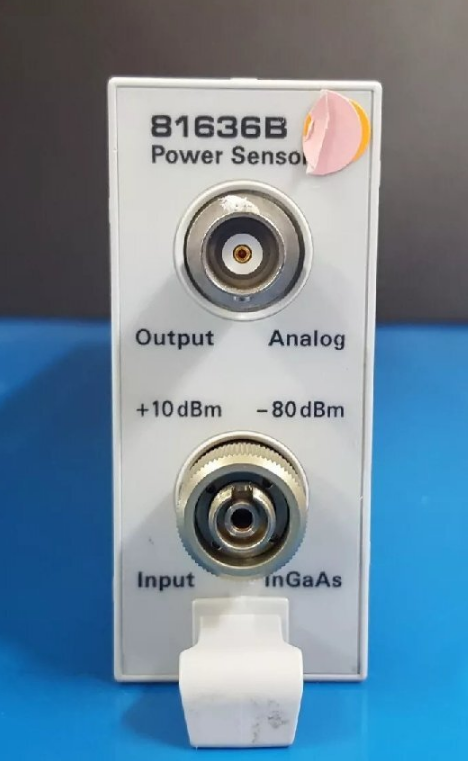

故障现象：研发实验室 81636B 模块，安装在 8164B 主机，开机偶尔识别不到模块，重新插拔模块有时恢复；敲击机箱通道会消失；更换主机其他插槽，故障现象不变，排除主机插槽问题。 故障排查：取出模块，观察背板金手指存在氧化发黑；读取模块 EEPROM，ID、校准系数完整没有丢失；拆开模块外壳，背板连接器焊点无虚焊。故障根源为金手指氧化接触不良。 维修处理：专用清洗剂清洁打磨模块背板金手指；清洁完成后重新装配模块；插入主机做多轮插拔、振动敲击测试，模块识别稳定；接入标准光源，1250‑1640nm 全波段校验，‑80~+10dBm 全量程、高速 25μs 采集模式全部指标符合原厂规格，完成计量校验交付。 故障根源总结：长期使用金手指氧化，造成接触不稳定；老款插拔式模块，需要定期清洁金手指，避免长期裸露存放。
故障现象：81636B 模块，长期用于光谱扫描测试；计量送检发现 1310nm 偏低 1.2‑1.7dB，1550nm 偏低 1.4‑1.9dB；重复读数稳定，更换光纤、清洁适配器故障无改善。 故障排查：拆机，光学输入接口内部发现光纤碎屑粉尘；EEPROM 内部校准参数完好；对比标准模块，InGaAs 探测器输出电流明显偏低，探测器存在老化；高速放大电路增益出现漂移。 维修处理：对内部光学接口做专业清洁；更换老化 InGaAs 探测器；校验高速运放电路，调整放大增益；接入溯源标准光功率系统，逐波长重新写入 EEPROM 全套校准系数，完成零点、温度补偿校准；修复后复测‑80~+10dBm 全量程，高速 25μs 采样模式指标合格，PDL、光谱纹波回归原厂规格。 故障根源总结：光纤碎屑污染光学接口叠加探测器长期光照老化；该故障无法仅通过外部校准修复，需要清洁光学组件、更换探测器，重新校准。
故障现象：81636B 用于瞬态光功率采集，开启 25μs 最短平均时间，读数剧烈跳动；增大平均时间噪声下降，但基线依旧漂移；温度变化时零点偏移进一步加大。 故障排查：拆开模块，电路板表面存在轻微受潮氧化痕迹；实测探测器暗电流超标；高速运放偏置电压偏移；EEPROM 参数正常。设备长期放置在湿度较高实验室，水汽侵入模块内部。 维修处理：专用电路板清洗剂清洗 PCB，恒温烘干去除潮气；更换偏置异常高速运放；确认探测器性能尚可无需更换；整机完成零点、温度补偿校准；执行多轮温度循环测试，分别测试低速、25μs 高速采集模式，噪声、漂移指标恢复原厂标准。 故障根源总结：环境湿度大，水汽侵入模块内部，造成电路板漏电，高速放大电路工作异常；81636B 高速采集模式对潮湿、粉尘非常敏感，仪器存放环境需要控制温湿度。
故障现象：测试操作失误，未做衰减，将 + 13dBm 光直接输入模块；故障后，光功率大于 + 5dBm 就直接饱和，无法测到 + 10dBm 满量程；低速模式小功率读数基本正常，高速模式波形失真，模拟输出波形畸变。 故障排查：EEPROM 校准参数完整；更换主机插槽故障不变；拆机检测，InGaAs 探测器局部损伤，前端放大电路出现部分饱和损坏；光学接口镜片无肉眼烧蚀。 维修处理：更换 InGaAs 探测器，更换损坏高速放大芯片；精细校验模拟 BNC 输出；接入标准光源，全波长重新校准，写入 EEPROM 校准系数；全量程‑80~+10dBm 测试，高速 25μs 采集、模拟输出波形恢复正常，各项指标回归原厂规格。 故障根源总结：入射光功率超过模块最大 + 10dBm 额定上限，造成探测器与放大电路硬件损伤；使用 81636B 测试前，务必确认入射光功率，做好光衰减保护。
