1、主机 Head Error，探头识别失败，间歇性失联 故障现象：探头接入 81619A 接口模块，仪器自检报探头错误，读取不到型号序列号；更换确认完好的接口模块，故障依旧；摆动探头尾部线缆根部，偶尔短暂识别成功，静置后再次丢失探头。 主要诱因：探头尾部多芯航空接头长期插拔，插针氧化压接虚接；线缆反复弯折拖拽，线缆根部内部信号线疲劳断裂，外部护套完好无破损；板载 EEPROM 芯片受静电冲击损坏，探头 ID、波长校准参数全部丢失，接口模块无法读取探头身份；探头内部供电回路断路，调理板无工作电压。InGaAs 版本 EEPROM 贴片器件抗静电能力弱，产线工位静电防护不到位极易出现该故障，故障点集中在探头本体，排除主机与接口模块硬件问题。
2、全波段测量读数系统性偏低，重复性良好，绝对精度超标 故障现象：接入标准稳定光源，800‑1700nm 全波段测量读数普遍比标准参考值低 0.6‑1.8dB，同功率点重复测量一致性好；清洁探头光学窗口镜片、更换光纤适配器，故障无改善；替换完好同型号探头，整套测试系统读数恢复正常。 主要诱因：InGaAs 探测器长期光照老化，量子效率衰减；探头前端光学窗口镀膜磨损，入射光产生附加损耗；EEPROM 内部波长‑灵敏度补偿参数错乱丢失，主机调用错误补偿系数，带来系统性偏差；内部 NTC 热敏电阻阻值漂移，温度补偿算法失效。需要区分普通计量过期和硬件损坏，单纯计量仅需要外部溯源校准；芯片老化、硬件损伤必须拆机更换器件再重新写入校准参数。InGaAs 探测器相比锗芯片光老化速率略慢，但长期中高功率工作依然会出现灵敏度衰减。
3、零点基线漂移，读数抖动，无光输入数值乱跳 故障现象：无光输入完成零点归零，基线快速漂移，波动幅度可达 ±0.4dB；接入稳定光信号，读数持续缓慢漂移，环境温度变化时漂移幅度进一步加大；仪器平均时间设置最大，噪声抖动依旧无法消除。 主要诱因：探头外壳密封圈老化，水汽粉尘侵入内部电路板；InGaAs 探测器暗电流劣化，无光状态漏电增大；板载 NTC 热敏电阻老化漂移，温度补偿失效；信号调理运放元器件老化，偏置电流异常；线缆屏蔽层破损，外界电磁干扰串入微弱光电流回路。该探头经常放入高低温箱做器件测试，冷热交替加速密封老化，是漂移故障高发场景。
4、强光过载与静电损伤，部分波长失准，饱和失效 故障现象：输入超过 + 10dBm 光功率后，探头出现异常，1310nm、1550nm 通信波段误差巨大，850nm 波段偏差相对较小；光功率接近量程上限直接饱和，降低光功率后读数无法恢复正常；部分案例无强光输入，仅静电冲击，就出现光谱响应畸变。 主要诱因：实际输入光功率超出 + 10dBm 额定上限，强光灼烧 InGaAs 感光靶面，造成不可逆局部损伤；静电 ESD 冲击造成探测器隐性损伤，不会直接完全无读数，但光谱响应畸变；窗口镜片磕碰脱胶，光束散射损耗。EEPROM 校准参数完好，主机接口模块无故障，属于器件级硬损伤，普通外部计量无法修复。InGaAs 芯片静电耐受度远低于锗探测器，工位未做好静电防护极易出现隐性损坏。

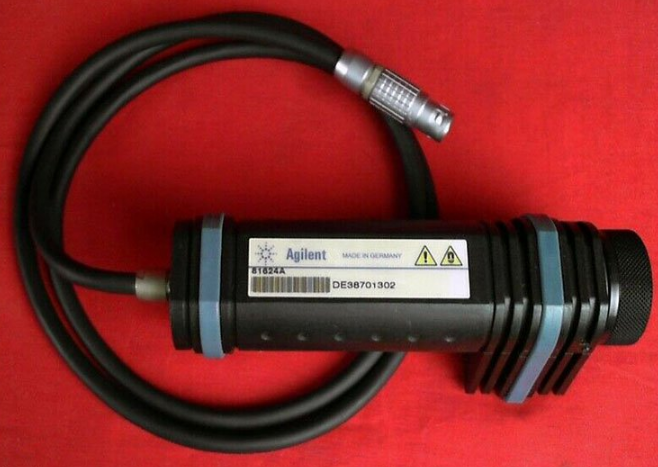

故障现象：无源器件产线使用的 81624A 探头，搭配 81619A 双通道接口模块，测试过程随机丢失探头，仪器弹出探头报错；晃动探头线缆靠近航空接头根部，时而识别成功时而失联；更换完好的 81619A 通道，故障现象不变，排除主机接口硬件问题。外观检查线缆外皮完整，航空接头外壳无撞击磕碰痕迹。 故障排查：拆解探头外壳，检查线缆与内部调理板焊接位置，线缆应力弯折处，ID 读取、供电信号线多股铜芯疲劳断裂，外部护套完好肉眼无法识别；读取板载 EEPROM，探头型号、序列号、原厂校准参数全部正常，存储单元完好，确认故障根源为线缆根部信号线疲劳断裂。产线工位探头长期拖拽摆放，线缆根部反复承受弯折拉扯，细信号线反复形变发生断裂。 维修处理：剪除线缆受损的应力段，处理线缆屏蔽层，做好屏蔽接地，信号线对应焊盘重新焊接，增加应力缓冲加固，避免外力直接传导至焊点；装配复原，完成整机自检，做振动摇摆测试，反复摆动线缆，探头识别稳定，不再出现失联报错；接入标准溯源光源，800‑1700nm 全波段功率比对测试，零点、线性、波长响应全部满足原厂指标，完成计量校验后交付使用。 故障根源总结：产线现场频繁移动探头，线缆根部长期机械应力，造成内部细导线疲劳断裂，属于远程光探头典型机械故障，日常使用需要保证线缆最小弯曲半径，禁止大力拖拽探头线缆。
故障现象：研发实验室 81624A 探头，计量到期，测试标准光源，1310nm 偏低 1.2‑1.6dB，1550nm 偏低 1.4‑1.8dB，850nm 偏低 0.9dB；多次重复测试读数稳定，没有抖动，清洁探头光学窗口，更换优质光纤适配器，故障现象没有改善。 故障排查：拆解探头，窗口镜片无划痕、无油污；读取 EEPROM 内部全部原厂校准补偿参数，参数完整无丢失；使用标准电流源模拟探测器输出信号，81619A 换算逻辑正常，排除接口模块故障；同等光输入条件下，对比同型号完好探头，InGaAs 探测器输出光电流明显偏低，确认铟镓砷探测芯片长期光照老化，量子效率衰减，硬件性能下降，单纯外部计量校准无法修复该故障。 维修处理：更换全新同规格 5mm InGaAs 探测器芯片，精细调整探测器支架，保证入射光束完整落在感光靶面；复核 NTC 热敏电阻焊接状态，保证温度采样可靠；接入溯源标准光功率系统，逐波长重新测量，更新 EEPROM 内部全套波长补偿系数，完成零点、温度补偿校准；修复后复测，‑90~+10dBm 全动态范围线性合格，各个波长测量不确定度回到原厂规格范围，零点噪声达标。 故障根源总结：探头长期持续接收中高强度光信号，InGaAs 探测器发生光老化，感光效率下降，属于使用年限较长探头典型硬件老化故障，仅送检计量不能修复，需要更换探测器组件后重新校准。
故障现象：用于高低温箱内部光器件监测的 81624A 探头，随温箱循环‑15℃~65℃工作；无光输入执行零点之后，基线漂移最大 ±0.5dB；接入恒定光功率，读数随温度变化持续漂移，即使设置长平均时间，读数依旧不稳定。 故障排查：拆解探头，外壳橡胶密封圈老化失效，存在缝隙；电路板表面存在轻微水汽氧化痕迹；实测 NTC 热敏电阻阻值严重偏离标称值；InGaAs 探测器暗电流指标超标；信号调理板运放偏置异常。探头长期放置温控箱内部，冷热交替，水汽顺着老化密封圈渗入探头内部，造成电路板受潮，温度采样失真，放大电路工作异常。 维修处理：使用专用清洗剂完整清洗电路板，清除氧化层，恒温烘干去除内部潮气；更换老化失效的 NTC 温度补偿热敏电阻，更换偏置异常的信号运放；InGaAs 探测器芯片性能尚可，无需更换；更换全新外壳密封胶圈，提升整机防潮密封性能；整机完成零点补偿、温度补偿校准，执行多次高低温循环验证漂移指标；修复完成后，零点漂移控制在 ±0.1dB 以内，温度变化过程读数稳定，满足高低温箱测试工况。 故障根源总结：密封老化水汽侵入探头内部，造成热敏电阻漂移、电路板漏电，带来严重温漂基线漂移，经常用于高低温环境的探头，需要定期检查密封状态，工位做好静电防护。
故障现象：产线测试工位未严格执行静电防护，探头没有强光过载历史，后续测试发现 1310nm、1550nm 长波长测量误差达到 2.4dB，850nm 短波段误差尚可；光功率接近 + 10dBm 量程上限提前饱和，降低光功率之后读数依旧异常。探头外观窗口镜片完好，无肉眼可见烧蚀痕迹。 故障排查：读取 EEPROM 内部全部校准参数完整无损坏；更换 81619A 通道，故障现象不变；光谱响应测试，长波长响应严重畸变，短波长还可以正常工作；判定 InGaAs 探测器靶面遭受静电 ESD 冲击造成局部不可逆隐性损伤，属于器件硬损坏。InGaAs 芯片对静电极其敏感，人体静电就可以造成芯片局部损伤。 维修处理：更换全新 InGaAs 探测器组件，精细调整光路位置，保证光斑完整落在感光靶面；重新完成全波长点校准，写入整套波长补偿参数；做全量程线性验证，‑90dBm~+10dBm 全部功率点测试通过，饱和特性恢复原厂规格；复测各个典型通信波长，测量误差回归原厂技术指标。 故障根源总结：工位静电防护缺失，静电冲击损伤 InGaAs 探测器芯片，该类故障没有明显外观痕迹，容易误判为校准问题；使用该探头的测试工位，必须配备防静电手环、防静电台面，探头插拔操作做好静电泄放。
