1、主机无法识别探头，提示探头断开 /head error 故障现象：8163B/8164B 主机开机自检，探头接入之后仪器报探头错误，界面显示未检测到光学探头，更换确认完好的接口模块与主机，故障依旧；轻晃探头线缆，偶尔短暂识别，时断时续。 主要诱因：探头尾部多芯航空接头长期反复插拔、拉扯，内部针脚氧化、虚焊、局部断线；探头内部 EEPROM 存储芯片损坏，校准标识信息丢失，主机读取不到探头身份信息；探头内部供电回路出现断路，接口模块无法读取探头 ID。该故障区分主机模块故障，排除主机之后，故障本体全部集中在探头本体内部，线缆根部弯折位置是断线最高发位置，长期拖拽使用会造成内部多股信号线疲劳断裂，外观外皮无破损，内部铜芯断路。
2、测量读数整体偏低，全波段系统性负偏差 故障现象：使用标准稳定光源输出已知功率，750‑1800nm 全波段测量数值普遍比真值低 0.8‑2dB，同一功率点重复性尚可，但是绝对精度严重超标；更换完好同型号探头，整套测试链路读数恢复正常，排除光源、光纤适配器问题。 主要诱因：Ge 锗感光芯片长期受强光照射，发生感光面性能衰减，量子效率下降；探头前端光学窗口沾染油污、粉尘，形成一层薄膜，造成入射光损耗；探头内部温度补偿热敏电阻参数漂移，温度补偿算法失效，探头输出电流被主机错误换算功率值；探头 EEPROM 内部原厂校准因子丢失或者错乱，主机调用错误的波长‑灵敏度补偿参数，直接带来全波段测量偏差。需要区分单纯校准过期和硬件损坏，校准过期仅需要计量校准，硬件损坏必须维修更换器件。
3、读数漂移严重，基线乱跳，零点异常 故障现象：无光输入的情况下，基线零点大幅度漂移，数值随机跳动，波动范围可达 ±0.5dB 以上；接入稳定光信号，读数持续缓慢飘移，长时间无法稳定；环境温度变化时，漂移幅度进一步加大，短时间平均滤波也无法抑制噪声。 主要诱因：探头内部信号调理电路板元器件老化，运放偏置电流变大；Ge 探测器暗电流劣化，无光条件下输出异常漏电信号；内部热敏电阻老化，温度补偿失效，锗探测器对温度本身敏感度较高，温度补偿失效后温漂被放大；电路板受潮，局部轻微漏电，环境湿度高时故障现象加剧；线缆屏蔽层受损，外界电磁干扰窜入微弱光电流信号回路，造成读数抖动。
4、部分波长指标失效，强光下饱和损坏 故障现象：中长波 1310/1550nm 测量偏差巨大，850nm 波段读数相对正常；输入较高光功率之后探头直接饱和，输出不再跟随输入光功率变化，降低光功率后读数依旧异常，无法恢复。 主要诱因：Ge 探测器对于不同波长响应特性不一致，芯片局部损伤，造成光谱响应畸变；输入光功率超出 + 10dBm 最大额定值，强光过载烧毁探测器感光面，局部光敏区域失效；前端窗口镜片轻微脱胶，部分波段光束散射损失；静电 ESD 冲击损伤探测器芯片，造成局部隐性损伤，不会直接完全无读数，但是光谱响应出现缺陷，部分波长测量彻底失准。

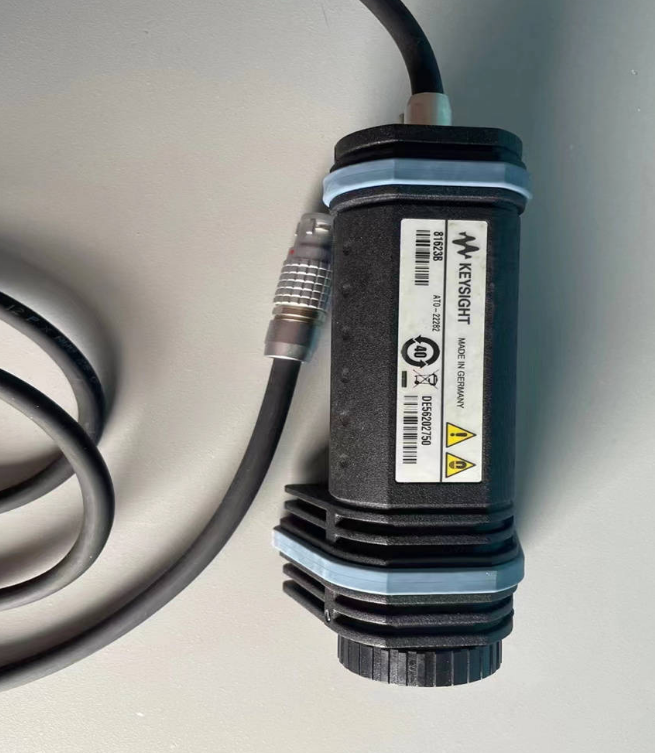

故障现象：实验室长期使用的 81623B 探头，接入 81619A 双通道模块，主机偶尔识别探头，晃动探头线缆根部，主机频繁弹出探头断开报错，静置不动大概率识别失败，更换完好的 81618A 模块、主机，故障现象不变，排除主机端故障。 故障排查：外观检查线缆外皮无破损，航空接头外壳无磕碰；拆开探头外壳，重点检查线缆与探头电路板焊接位置，线缆反复弯折位置内部多根信号线已经出现虚焊，两根 ID 读取信号线铜芯疲劳断裂，外皮完好肉眼无法分辨；探头内部 EEPROM 芯片外观完好，读写测试可以正常读取探头型号与序列号，确认身份存储单元完好，故障根源为线缆根部信号线疲劳断裂。 维修处理：剪除线缆受损的根部一段，重新处理线缆屏蔽层，对应电路板引脚重新焊接，做好应力释放加固，避免线缆受力直接作用焊点；装配完成后，使用主机完整自检，反复摆动线缆做振动测试，探头识别稳定不再报错；使用标准光源做全波段功率比对，750‑1800nm 全波段指标全部合格，零点、线性、波长响应全部达标，完成整机计量校验交付。 故障根源总结：现场测试经常拖拽探头，线缆根部长期承受拉扯弯折应力，内部细信号线疲劳断裂，属于远程探头非常典型的机械疲劳故障，日常使用应当避免大力拉扯探头线缆。
故障现象：器件研发实验室 81623B，计量过期，测试标准光源，1310nm、1550nm 测量值比标准值低 1.4‑1.8dB，850nm 偏低 1.1dB，读数重复性良好，没有乱跳，排除光纤适配器脏污，清洁探头窗口后故障现象没有改善。 故障排查：拆开探头，光学窗口镜片没有明显划痕油污；读取探头 EEPROM 内部原厂校准参数，参数完整没有丢失；外接标准电流源模拟探测器输出，主机换算计算逻辑正常，排除接口模块问题；进一步测试 Ge 探测器输出电流，同等光输入下输出电流显著低于同型号完好探头，确认锗探测器芯片老化，量子效率衰减，硬件性能下降，单纯外部校准无法修复。 维修处理：更换同规格 5mm Ge 探测器芯片，精细调整探测器安装支架，保证入射光束完整落在感光靶面；重新焊接温度补偿热敏电阻，确认热敏电阻接触可靠；使用溯源标准光功率系统，逐波长更新探头内部 EEPROM 全部波长补偿系数，完成整机校准；完成后复测，全波段测量误差回到技术指标 ±2.2% 以内，线性范围‑80~+10dBm 全部通过测试，零点噪声满足规格。 故障根源总结：探头长期在较强光功率下工作，Ge 探测器长期光老化，感光效率下降，属于使用年限较长探头的典型老化故障，仅仅送检计量无法修复，必须更换探测器再重新校准。
故障现象：高低温试验配套使用的 81623B，放置温控箱内部做器件光功率监测，无光输入零点漂移最大 ±0.6dB，接入恒定光信号，读数持续缓慢漂移，环境温度变化时漂移进一步放大，平均时间拉满，读数依旧不稳定。 故障排查：外观检查探头外壳密封胶圈老化，有轻微水汽侵入痕迹；拆解探头，电路板表面可以看见轻微受潮氧化痕迹；测量热敏电阻阻值，阻值偏离标称值，参数漂移；Ge 探测器暗电流测试，暗电流明显超标；电路板上信号调理运放存在偏置异常。 维修处理：完整清洗电路板，清除受潮氧化层，烘干处理；更换老化失效的温度补偿热敏电阻，更换偏置异常的信号运放；Ge 探测器芯片测试尚可，不需要更换；重新做好探头外壳密封处理，提升防潮能力；整机完成零点补偿、温度补偿校准，高低温循环测试验证漂移指标；修复之后，零点漂移控制在 ±0.1dB 以内，温度变化过程读数稳定，满足高低温箱内部测试使用需求。 故障根源总结：探头长期放置高低温箱，冷热交替，外壳密封老化，水汽进入探头内部，造成电路板受潮，热敏电阻参数漂移，放大电路工作异常，带来严重温漂基线漂移。
