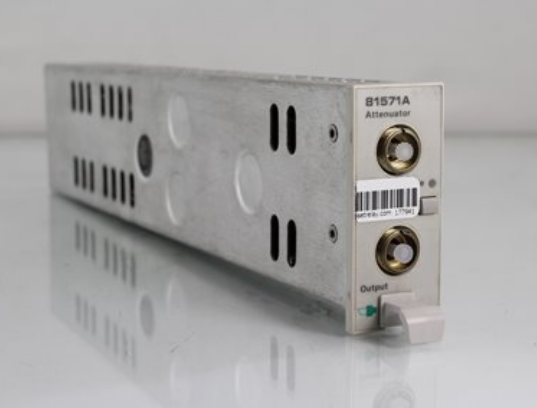

1. 衰减值不准 / 示值超差 / 波长平坦度劣化
故障表现： 设定某一衰减量后外接标准光功率计实测偏差超过 ±0.5 dB；同一档位多次复测重复性差（远超标称 <10 mdB）；0 dB 插入损耗明显偏大；在 1310 nm 和 1550 nm 两个波长下衰减量差异显著增大（波长平坦度从标称 <0.05 dB 劣化到 0.3 dB 以上）；高衰减段（>40 dB）偏差尤其明显，甚至无法达到 60 dB 满量程。
成因合并分析： 这是 81571A 最高发的故障，根源集中在三处。其一，旋转式 ND 滤光片膜层老化或局部损伤——81571A 的衰减元件是一片圆形中性密度滤光片，由步进电机驱动旋转，滤光片不同角度对应不同衰减量；长期受激光照射后膜层氧化、吸潮或产生微裂纹，透过率曲线偏移；由于滤光片是波长平坦型设计，膜层局部损伤会直接导致波长平坦度劣化，表现为不同波长下衰减量不一致；高功率（接近 2 W）输入时膜层还可能因热应力出现局部烧蚀斑点，在旋转到该角度时衰减量突变。其二，步进电机 / 旋转机构磨损与丢步—— 滤光片由精密步进电机通过齿轮或直接耦合驱动旋转，长期使用后齿轮间隙增大、润滑脂干涸或电机丢步，导致滤光片实际角度与指令角度不符，衰减量偏差且重复性差；与 N77xx 的直线运动不同，81571A 的旋转机构对角度定位精度要求极高（毫弧度量级），微小的机械回差就会导致 0.1 dB 以上的衰减偏差。其三，校准数据丢失或 EEPROM 损坏——81571A 内置校准功能，每台模块的衰减角度 - 衰减量对应关系、波长补偿系数等校准数据存储在模块内部 EEPROM 中；若 EEPROM 损坏、异常断电导致数据写坏或模块被错误执行了用户校准（user calibration）覆盖了出厂校准常数，会导致全量程衰减失准，且这种失准无法通过清洁或复位恢复。
2. 光口污染 / APC 端面损伤 / 插入损耗异常
故障表现： 0 dB 衰减时插入损耗远超标称；输出光功率随插拔光纤反复变化；APC 端面在显微镜下可见污渍、划痕、指纹或端面崩边；回波损耗从典型 57 dB 下降到 30 dB 以下；对接后有明显反射，影响系统稳定。
成因合并分析： 81571A 使用 APC 斜角物理接触接口（81570A 为 PC 平角），斜角端面（通常 8° 倾角）对清洁和对接精度的要求比 PC 接口更苛刻。灰尘、油脂、纤维碎屑附着在斜角陶瓷端面会在芯区形成散射 / 吸收中心，APC 斜面的物理接触面积小于 PC，污染对损耗的影响更显著；劣质或已磨损的 APC 跳线反复插拔会造成端面划痕，由于斜角对接时两个斜面必须精确对准角度，划痕一旦落在芯区或斜面接触带即不可逆，只能更换光口适配器或内部准直器。APC 与 PC 混插是常见的人为故障 —— 将 PC 平角跳线（蓝色护套）强行插入 APC 接口（绿色护套），会导致斜面与平面点接触，不仅损耗极大，还可能压裂陶瓷插芯端面。连接器适配器陶瓷套筒开裂或弹簧疲劳会导致对接不到位、斜角轴心偏移，表现为损耗大且回波损耗低。环境湿度偏高时端面还可能出现水痕 / 霉斑。由于 81571A 是插卡式模块，光口位于模块前面板，插拔时模块可能轻微晃动，加剧适配器磨损。
3. 内置快门故障 / 调零失败 / 光路无法阻断
故障表现： 执行功率计调零时快门不动作，调零失败；快门关闭后仍有光泄漏（消光比不足）；快门开启时仍有部分遮挡，导致插入损耗偏大；快门动作时有异响或卡滞；主机报快门相关错误代码。
成因合并分析： 81571A 内置电磁快门是其特有部件，用于功率计零点校准（关闭快门阻断光路，扣除暗电流）和保护下游光接收机。快门故障主要有三类。其一，电磁线圈老化或驱动电路失效—— 快门由电磁线圈吸合 / 释放驱动挡片，线圈长期通电发热后绝缘老化、阻值变化，或驱动三极管击穿，导致快门无法动作或动作无力；频繁开关快门（如自动化测试中反复调零）会加速线圈老化。其二，快门挡片机械卡滞—— 挡片转轴积尘、润滑脂干涸或受震动后位移，导致挡片无法完全打开或关闭；关闭不到位则有光泄漏（消光比不足，调零不准），打开不到位则引入额外插损。其三，快门位置传感器（光电开关 / 霍尔元件）失效—— 系统通过位置传感器确认快门状态，传感器故障会导致系统误判快门已关闭 / 打开，实际状态不符，表现为调零失败或插损异常。快门故障会直接影响功率计调零精度，使低功率段测量失准，是 81571A 特有的高发问题。
4. 模块无法识别 / 插槽接触不良 / 通信异常
故障表现： 模块插入主机后主机显示 "未检测到模块" 或插槽为空；模块时好时坏，轻按模块前面板后恢复正常；换一个插槽后正常；GPIB/SCPI 通信时模块无响应或返回错误；主机识别到模块但型号信息错乱。
成因合并分析： 这是插卡式模块特有的故障，81571A 完全依赖主机背板连接器获取电源和通信。其一，模块背板金手指氧化或污染—— 模块底部与主机插槽连接的金手指触点长期暴露在空气中氧化（呈暗褐色），或沾染灰尘、油脂，导致接触电阻增大，电源或通信信号不稳定；频繁插拔模块会磨损金手指镀层。其二，主机插槽连接器弹片疲劳或氧化—— 主机背板插槽的弹簧针（pogo pin）或弹片长期使用后弹性下降、氧化，与模块金手指接触不良；多插槽主机中某个插槽频繁使用后磨损更严重。其三，模块内部 EEPROM 或识别电路损坏—— 主机通过读取模块 EEPROM 中的型号 / 序列号信息来识别模块，若 EEPROM 损坏或识别电路（如 I2C 总线）故障，主机会无法识别或识别出错。其四，固件版本不兼容——81571A 模块固件与主机固件版本不匹配时，可能出现通信异常或功能受限，需升级主机固件。排查时应先将模块换到其他插槽、用已知好的模块测试该插槽，以区分是模块问题还是主机插槽问题。
5. 高功率输入损伤 / 滤光片烧蚀 / 光纤端面烧毁
故障表现： 接入高功率光源后衰减量突然异常；0 dB 插损瞬间增大且不可恢复；滤光片在显微镜下可见局部烧蚀斑点或裂纹；输入光纤端面有烧毁痕迹；模块有焦糊味；严重时完全无光输出。
成因合并分析： 81571A 标称最大输入功率 2 W，是其核心优势，但也是高风险故障点。其一，超功率输入导致滤光片膜层烧蚀—— 当输入功率超过 2 W 额定值，或高功率激光聚焦在滤光片微小区域时，膜层吸收能量急剧升温，导致膜层熔化、汽化或剥落，形成永久性烧蚀斑点；滤光片旋转到烧蚀区域时衰减量突变，且该损伤不可逆。其二，光纤端面污染在高功率下引发烧毁——APC 端面的灰尘或油脂在高功率激光照射下吸收能量，局部温度骤升，导致陶瓷端面熔化或膜层烧毁，形成永久性损伤；这是高功率光器件最常见的失效模式之一，且损伤会随功率增大而加速。其三，内部准直器或光纤熔接点损伤—— 高功率下内部光纤与准直器的耦合点若有缺陷（如气泡、杂质），会因局部过热而损坏，导致光路中断或损耗剧增。其四，静电放电（ESD）叠加高功率应力—— 未做防静电操作时插拔光纤，静电可能损伤前端光学元件，高功率运行时损伤处进一步劣化。此类故障通常需要更换整个光学组件（滤光片 + 准直器 + 光纤），维修成本较高。
